Затворы дисковые поворотные
Затвор дисковый межфланцевый – тип запорной четвертьоборотной арматуры. Конструкция затвора включает корпус из чугуна или нержавеющей стали, уплотнитель из полимерного материала, шток и рукоятку. Уплотнитель на корпусе обеспечивает прижатие диска к седлу корпуса и герметичное закрытие затвора. Шток соединяет диск с ручным или редукторным управлением, или приводом. В симметричных моделях ось диска проходит через центр, в эксцентриковых — смещена для снижения трения.
Принцип работы простой. В открытом положении диск стоит параллельно потоку, создавая минимальное сопротивление. При повороте на 90 градусов он перекрывает трубу, уплотнитель герметизирует соединение. Затвор используют для воды, нефтепродуктов, газа при невысоком давлении (до 16 бар). Он подходит для систем водоснабжения, отопления, вентиляции, на производственных трубопроводах.
Затворы дисковые межфланцевые чаще применяют в коммунальном хозяйстве на трубах холодной и горячей воды. В промышленности их ставят на насосные станции, фильтры, компрессоры. В пищевой отрасли затворы работают с молоком, соками, маслами. Затворы имеют преимущество перед шаровыми кранами в невысокой стоимости, меньшей строительной длине (и, как следствие, в меньшем весе), простоте обслуживания.
Установка проходит между фланцами трубопровода. Очищают посадочное место, вставляют затвор, затягивают шпильки крест-накрест. Направление потока указывают стрелкой на корпусе. После монтажа проверяют герметичность и свободный ход диска. При монтаже важно оставлять диск в приоткрытом состоянии, так как, если смонтировать закрытый затвор, при первом открытии возможно повреждение уплотнения.

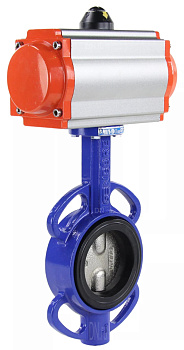

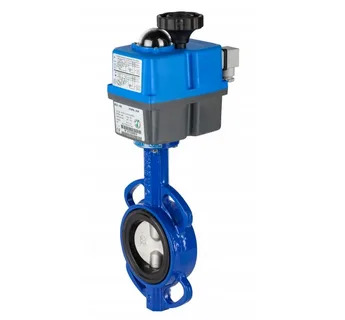

Размеры затворов варьируют от DN40 до DN1200. Материалы корпуса — чугун, нержавеющая сталь. Диск делают из нержавеющей стали или чугуна с покрытием. Уплотнители подбирают под температуру: EPDM для воды до 120 градусов, NBR для нефтехимии и масел, PTFE для агрессивных сред, пищевой и фармацевтической промышленности. Ручное управление для затворов небольших диаметров (до 300 мм) осуществляется рукояткой с фиксатором, на большие диаметры ставят червячный редуктор. Также можно установить электропривод или пневмопривод
Обслуживание минимальное. Периодически смазывают шток, осматривают уплотнитель на износ. Срок службы достигает 10–15 лет при правильной эксплуатации.

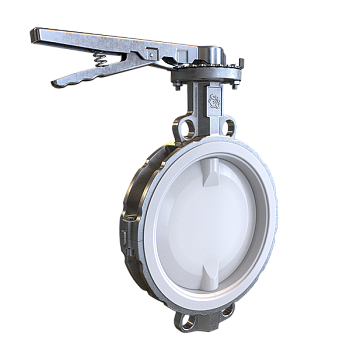

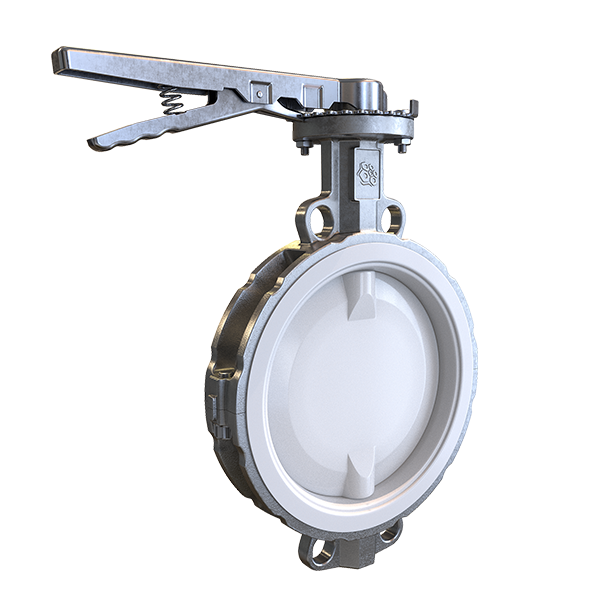

У нас вы можете купить затвор дисковый межфланцевый производства марки Rushwork, с чугунным или нержавеющим корпусом, как с ручным управлением, так и с приводом.
