Клапаны запорно-регулирующие с пневмоприводами
В современных автоматизированных системах управления технологическими процессами (АСУ ТП) для точного поддержания расхода, температуры и давления жидких или газообразных сред используется надежная трубопроводная арматура [1]. Высокую скорость отклика и точность позиционирования штока обеспечивает регулирующий клапан с пневмоприводом, который широко применяется на объектах теплоснабжения, водоподготовки, пароконденсатных станциях, а также в химической и нефтегазовой отраслях [1].
Назначение и принцип действия регулирующей арматуры
Пневматический привод преобразует энергию сжатого воздуха в механическое линейное перемещение штока и плунжера. За счет изменения проходного сечения между седлом и затвором регулирующий клапан с пневмоприводом изменяет гидравлическое сопротивление трубопровода и стабилизирует заданные параметры потока [1].
В зависимости от проектных требований безопасности системы и схемы автоматизации на объектах монтируются узлы двух типов действия:
- Нормально-закрытые (НЗ): при пропадании управляющего пневмосигнала или разгерметизации контура возвратная пружина герметично перекрывает проходное сечение;
- Нормально-открытые (НО): пружинный механизм переводит плунжер в полностью открытое положение, предотвращая аварийный рост давления в подающем трубопроводе;
- Двустороннего действия: перемещение затвора в обоих направлениях осуществляется давлением управляющего воздуха без использования силовых пружин.
Ассортимент каталога: материалы, бренды и типоразмеры

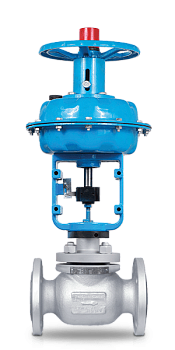

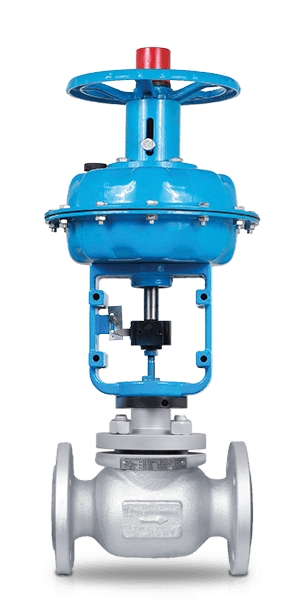

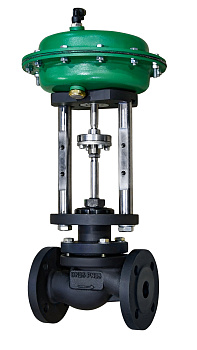

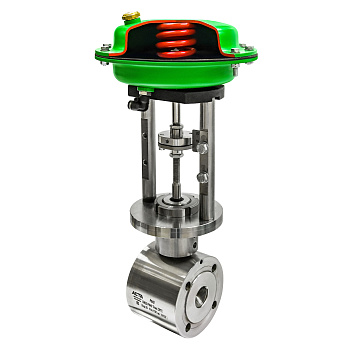

В интернет-магазине Ventermo представлен широкий выбор промышленного оборудования ведущих отечественных производителей — серий АСТА (Р113, Р123, Р133, Р143, Р642) и КПСР (серия 230) [1]. Вся продукция сертифицирована, проходит заводские гидроиспытания на герметичность и устойчивость к гидроударам.
При проектировании контура вы можете выбрать двухходовой регулирующий клапан с пневмоприводом в оптимальном материальном исполнении [1]:
- Серый и высокопрочный чугун (PN16 – PN25): экономичное решение для водяного и парового отопления, вентиляционных установок и систем горячего водоснабжения (ГВС) [1];
- Углеродистая сталь (PN40): универсальный вариант для высокотемпературного перегретого пара, технических газов, масел и теплоносителей с повышенными рабочими нагрузками [1];
- Коррозионностойкая нержавеющая сталь (PN40 – PN160): арматура для агрессивных химических сред, конденсата высокого давления и стерильных пищевых производств [1].
В каталоге доступны фланцевые и межфланцевые модели с номинальными диаметрами от DN15 до DN200, что позволяет укомплектовать как компактные индивидуальные тепловые пункты (ИТП), так и магистральные паропроводы [1].
Преимущества использования пневматического управления
По сравнению с электрическими приводами мембранно-исполнительные механизмы (МИМ) отличаются повышенным ресурсом и плавностью хода. Качественный регулирующий клапан с пневмоприводом обладает рядом ключевых эксплуатационных достоинств:
- Высокое быстродействие: время срабатывания измеряется секундами или долями секунды, что критически важно для защиты теплообменников и реакторов;
- Искро- и взрывобезопасность: отсутствие электрических контактов в рабочей зоне позволяет эксплуатировать узел в помещениях с горючими парами и пылью;
- Широкий диапазон регулирования: равнопроцентная или линейная пропускная характеристика обеспечивает высокую точность настройки расхода (Kvs);
- Отказоустойчивость: конструкция устойчива к вибрациям, термическим расширениям и не перегревается при непрерывном циклическом позиционировании штока.
Критерии подбора и дополнительная комплектация
Чтобы регулирующий клапан с пневмоприводом функционировал без возникновения кавитации, шума и преждевременного износа седла, расчет оборудования выполняется на основе теплотехнического аудита. Специалисты учитывают тип рабочей среды, диапазон рабочих температур, перепад давления (ΔP), требуемую пропускную способность Kvs и диаметр подводящей трубы [1].
Для интеграции арматуры в единый контур АСУ ТП управляющий модуль дооснащается функциональной пневмоавтоматикой:
- Электропневматические позиционеры (4-20 мА / HART): гарантируют прецизионное позиционирование плунжера по аналоговому сигналу контроллера;
- Фильтры-редукторы: осуществляют тонкую очистку сжатого воздуха от конденсата и механических примесей со стабилизацией давления питания;
- Электромагнитные соленоидные клапаны: предназначены для быстрого аварийного перекрытия или сброса давления;
- Блоки концевых выключателей: передают дискретные сигналы о крайних положениях («открыто» / «закрыто») на диспетчерский пульт.
Купить регулирующие клапаны с пневмоприводом в компании Ventermo
Инжиниринговая компания Ventermo осуществляет комплексные поставки трубопроводной и запорно-регулирующей арматуры для промышленных предприятий и объектов ЖКХ [1]. Прямое сотрудничество с заводами-изготовителями позволяет гарантировать выгодные оптовые цены, наличие ходовых позиций на складе в Москве и оперативную отгрузку в регионы России [1].
Если вам требуется надежный регулирующий клапан с пневмоприводом, обратитесь к инженерам Ventermo: мы выполним точный гидравлический расчет, подберем совместимый позиционер и организуем доставку оборудования под ключ [1].
