Затворы дисковые поворотные Рашворк (Rushwork)

Затвор дисковый Рашворк — это поворотная трубопроводная арматура межфланцевого и фланцевого исполнения для быстрого перекрытия и регулирования потока рабочих сред. Модели Rushwork изготавливаются из чугуна и нержавеющей стали, оснащаются резиновыми уплотнениями EPDM/NBR и работают при давлениях до PN16.

Назначение и область применения

Затворы дисковые Рашворк устанавливаются на трубопроводах холодного и горячего водоснабжения, системах отопления, вентиляции, кондиционирования, а также для транспортировки воздуха, нейтральных газов и растворов гликоля. Основное назначение — надёжное запирание потока и возможность частичного регулирования расхода среды.

Типовые рабочие среды

• Холодная и горячая вода (в том числе питьевая)
• Растворы гликоля (теплоносители)
• Воздух и инертные газы
• Нейтральные жидкие среды без абразивных включений

Затвор дисковый Рашворк широко применяется в системах ЖКХ, промышленных водопроводах, котельных, тепловых пунктах и инженерных сетях зданий.

Конструктивные особенности и принцип работы

Затвор дисковый поворотный состоит из корпуса, диска, уплотнительного кольца, штока и привода (ручного или автоматического). При повороте рукоятки или привода на 90° диск вращается вокруг оси штока: в открытом положении он параллелен потоку, в закрытом — перпендикулярен и плотно прижат к седлу корпуса.

Ключевые элементы конструкции

• Корпус — серый чугун (GG25) или нержавеющая сталь (AISI 304/316)
• Диск — чугун с покрытием или нержавеющая сталь
• Уплотнение — EPDM (до +110 °C) или NBR/PTFE (до +150 °C)
• Шток — нержавеющая сталь, защищён сальниковым уплотнением от утечек
• Привод — ручка, редуктор, электропривод (24/220/380 В) или пневмопривод

Затвор дисковый Рашворк обеспечивает герметичное перекрытие потока за счёт плотного прилегания диска к эластичному уплотнителю.

Типы исполнения и серии Rushwork

В каталоге Ventermo представлены затворы дисковые Рашворк нескольких серий для различных условий монтажа и эксплуатации.

Основные модели

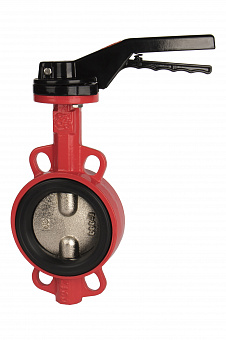

• Rushwork 200 — межфланцевый, корпус и диск из чугуна, уплотнение EPDM, DN40–DN600, PN16

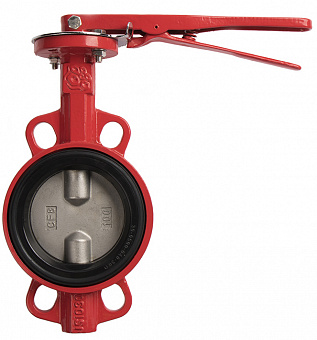

• Rushwork 201 — межфланцевый, корпус чугун, диск нержавеющая сталь, уплотнение EPDM, DN40–DN600, PN16

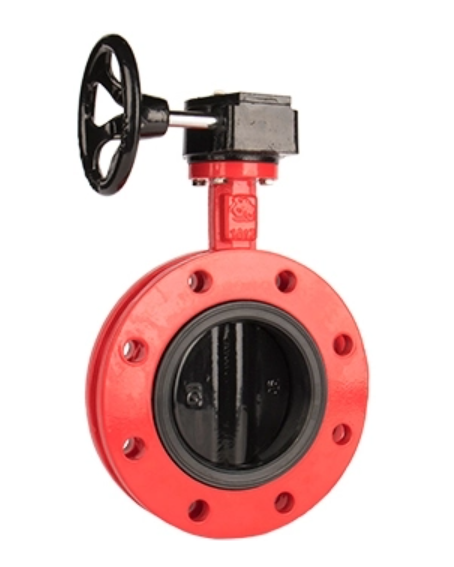

• Rushwork 211 — межфланцевый, корпус чугун, диск нержавеющая сталь, уплотнение NBR, DN40–DN600, PN16

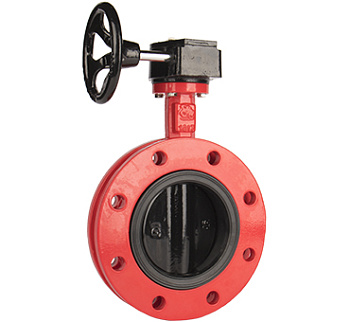

• Rushwork 216 — фланцевый, корпус и диск из чугуна, уплотнение EPDM, DN50–DN600, PN16
• Rushwork 217 — фланцевый двухэксцентриковый, корпус и диск из чугуна, уплотнение EPDM, DN300–DN1800, PN10
• Rushwork 218 — фланцевый двухэксцентриковый, корпус и диск из чугуна, PN16, DN300–DN1800

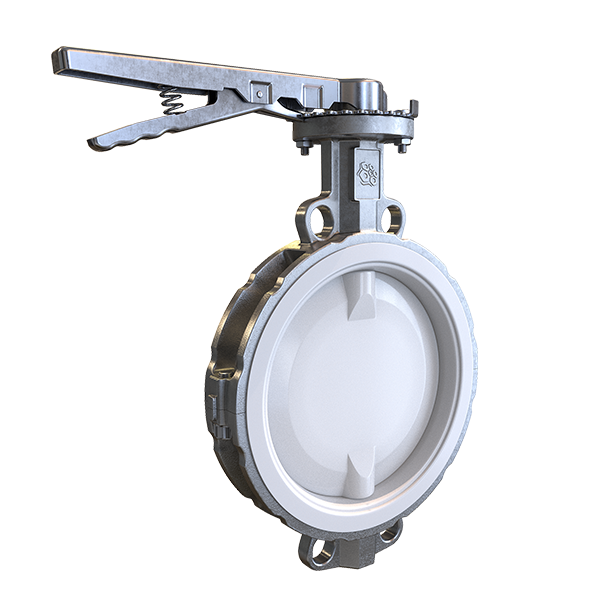

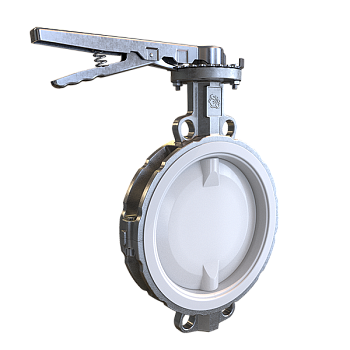

• Rushwork 222 — межфланцевый, корпус и диск из нержавеющей стали, уплотнение PTFE, DN50–DN600, PN16
• Rushwork 223/224 — фланцевые, корпус и диск из чугуна, PN10/PN16, DN40–DN600

Затвор дисковый Рашворк серии 217 и 218 с двойным эксцентриситетом обеспечивает повышенную герметичность и сниженный износ уплотнения на больших диаметрах.

Технические характеристики

• Условное давление: PN10 и PN16 (1,0–1,6 МПа)
• Диапазон диаметров: DN40–DN600 (стандартные серии), DN300–DN1800 (двухэксцентриковые)
• Рабочая температура: от −20 °C до +110 °C (EPDM), до +150 °C (PTFE)
• Материалы корпуса: серый чугун (GG25), нержавеющая сталь (AISI 304/316)
• Тип присоединения: межфланцевое (зажим между фланцами) или фланцевое (собственные фланцы)
• Тип управления: ручное (ручка/редуктор), электропривод, пневмопривод (одностороннего/двустороннего действия)

Преимущества затворов Rushwork

• Компактность — минимальная строительная длина и вес по сравнению с задвижками
• Быстрое срабатывание — полный цикл открытия/закрытия за четверть оборота (90°)
• Простота монтажа — межфланцевые модели устанавливаются между фланцами без дополнительного крепежа
• Низкое гидравлическое сопротивление — диск в открытом положении не создаёт препятствий потоку
• Универсальность — работа с водой, воздухом, газами и растворами гликоля
• Долгий срок службы — ресурс до 15–20 лет при правильной эксплуатации

Затвор дисковый Рашворк — оптимальный выбор для систем, где важны компактность, скорость срабатывания и минимальные потери давления.

Двухэксцентриковые затворы: особенности конструкции

Двухэксцентриковые затворы Rushwork 217 и 218 отличаются смещением оси вращения диска относительно центра корпуса и кромки уплотнения. Такая конструкция обеспечивает «отход» диска от седла в начале поворота и плотное прижатие только в конце хода, что снижает трение и износ уплотнения.

Преимущества двухэксцентриковой схемы

• Повышенная герметичность на больших диаметрах
• Сниженный крутящий момент и усилие на приводе
• Увеличенный ресурс уплотнительных элементов
• Возможность работы при более высоких давлениях (PN10–PN16 на DN300–DN1800)

Затвор дисковый Рашворк с двойным эксцентриситетом рекомендуется для магистральных водоводов и систем с высокими требованиями к надёжности.

Монтаж и эксплуатация

Затворы дисковые Рашворк устанавливаются на горизонтальных и вертикальных участках трубопровода в любом положении, с учётом направления потока (стрелка на корпусе). Межфланцевые модели зажимаются между фланцами труб, фланцевые — крепятся болтами к ответным фланцам.

Рекомендации по установке

• Перед монтажом очистите фланцы от окалины и загрязнений
• Используйте паронитовые или резиновые прокладки под фланцы
• Не перетягивайте болты — равномерная затяжка предотвратит деформацию корпуса
• Для DN ≥ 200 применяйте редукторный или автоматический привод для снижения усилия
• Периодически проверяйте герметичность и состояние уплотнения

Затвор дисковый Рашворк не требует специального обслуживания, кроме визуального контроля и смазки штока при необходимости.

Итог

Затворы дисковые Рашворк — это современная, компактная и надёжная запорная арматура для водоснабжения, отопления, вентиляции и газовых систем. Они обеспечивают быстрое перекрытие потока, низкие потери давления и долгий срок службы при минимальном обслуживании. Правильный подбор и монтаж затвора Rushwork — гарантия стабильной и безаварийной работы вашего трубопровода.
