Вентили запорные сильфонные
Вентили запорные сильфонные — это надёжная трубопроводная арматура для герметичного перекрытия потока рабочей среды в системах отопления, водоснабжения, пара, газа и химических производств. Конструкция с металлическим сильфоном исключает утечки по штоку, обеспечивая класс герметичности А и длительный ресурс без обслуживания.
Назначение и области применения
Запорные сильфонные вентили применяют там, где недопустимы даже микроскопические выбросы рабочей среды в атмосферу: на опасных, токсичных, агрессивных, взрыво- и пожароопасных средах, а также в вакуумных и криогенных системах.
Типовые сферы использования:
- Теплоэнергетика: ИТП, котельные, паровые и конденсатные линии, системы с перегретой водой и паром до +400 °C.
- Водоснабжение и отопление: горячее и холодное водоснабжение, системы отопления зданий и промышленных объектов.
- Химическая и нефтехимическая промышленность: кислоты, щёлочи, растворы, нефтепродукты, масла-теплоносители.
- Газоснабжение и вакуумные установки: природный газ, аммиак, хладагенты, вакуум до 5 Па.
- Металлургия, горно-обогатительные комбинаты, атомная промышленность и другие ответственные производства.
Вентили запорные сильфонные работают при давлениях до PN40 (40 бар) и температурах от −60 до +450 °C в зависимости от исполнения и материалов корпуса.
Конструкция и принцип работы

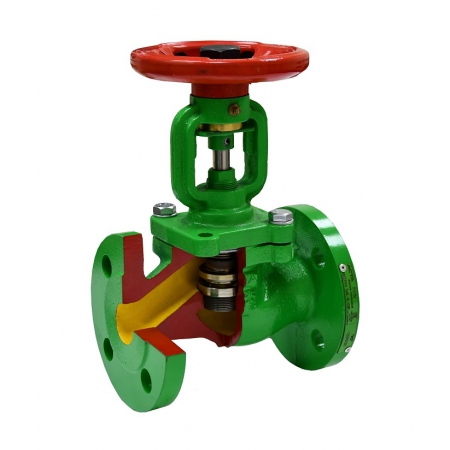

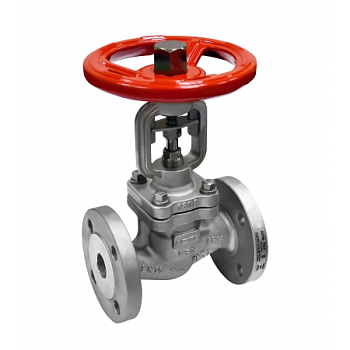

Сильфонный запорный вентиль состоит из корпуса, крышки, штока (шпинделя), золотника (тарелки), седла и сильфонного узла. Корпус отливают из серого или высокопрочного чугуна, углеродистой или нержавеющей стали. Присоединение к трубопроводу — фланцевое, реже резьбовое или под приварку.
Ключевой элемент — металлический сильфон: гофрированная тонкостенная оболочка, один конец которой приварен к крышке корпуса, другой — к штоку или золотнику. При вращении маховика шток перемещается вдоль оси, поднимая или опуская золотник относительно седла. Сильфон при этом сжимается или растягивается, сохраняя полностью герметичный контур между внутренней полостью вентиля и атмосферой.
Принцип действия:
- Открытие: поворот штурвала против часовой стрелки поднимает шток, золотник отходит от седла, рабочая среда проходит через проточную часть.
- Закрытие: вращение по часовой стрелке опускает шток, золотник плотно прижимается к седлу, поток перекрывается.
- Герметичность: сильфон изолирует шток от контакта со средой, исключая протечки по уплотнению штока на всём ресурсе.
Вентили сильфонные запорные обеспечивают полное перекрытие потока за 3–10 оборотов маховика, без трения уплотнения о шток в промежуточных положениях.
Преимущества перед сальниковыми вентилями
В традиционных сальниковых вентилях герметизация штока выполняется набивкой (графит, ПТФЭ, резина), которая со временем изнашивается, требует подтяжки и замены, особенно при вибрации, высоких температурах и агрессивных средах. Сильфонная конструкция устраняет эти недостатки.
Основные преимущества:
- Абсолютная герметичность по штоку. Утечки в атмосферу практически отсутствуют, герметичность соответствует классу А по ГОСТ Р 54808 (утечка <0,01%).
- Высокий ресурс. Сильфон выдерживает 20–30 тысяч и более циклов «открыл–закрыл», в 5–10 раз больше, чем сальниковое уплотнение.
- Отсутствие обслуживания уплотнения. Не требуется периодическая подтяжка сальника, замена набивки, чистка сальникового узла.
- Защита штока от коррозии. Металлический сильфон изолирует шток от контакта с агрессивной средой (кислоты, щёлочи, хлор, аммиак), продлевая срок службы арматуры.
- Экологичность и безопасность. Исключены выбросы токсичных, взрыво- и пожароопасных сред, что критично для химических, газовых и вакуумных систем.
- Компактность. Сильфонные вентили часто компактнее сальниковых аналогов по высоте на 20–30%.
Вентили запорные сильфонные особенно востребованы на объектах с высокими требованиями к экологии, безопасности и надёжности: электростанции, химзаводы, нефтегазовые терминалы, системы с дорогими или опасными теплоносителями.
Технические характеристики
Типовые параметры сильфонных запорных вентилей:
- Номинальный диаметр: DN15–DN500 (наиболее распространены DN15–DN300).
- Номинальное давление: PN16, PN25, PN40 (до 40 бар).
- Рабочая температура: от −60 до +450 °C в зависимости от материала корпуса и исполнения.
- Материалы корпуса: серый чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь.
- Тип присоединения: фланцевое (основное), резьбовое, под приварку.
- Класс герметичности: А, В по ГОСТ Р 54808.
- Управление: ручной маховик, редуктор, электропривод, пневмопривод.
Вентили сильфонные запорные изготавливаются в проходном и угловом исполнении, с плоским или конусным золотником, в стандартном и специальном исполнении для агрессивных сред.
Критерии выбора
При подборе сильфонного запорного вентиля учитывают:
- Рабочую среду. Для воды, пара, воздуха подходят чугунные и углеродистые корпуса; для кислот, щелочей, хлора — нержавеющая сталь или специальные покрытия.
- Давление и температуру. Для PN16 и температур до +250 °C достаточно стандартных исполнений; для PN40 и температур выше +300 °C требуются усиленные конструкции из стали.
- Диаметр трубопровода. Для DN15–DN150 часто используют компактные модели, для DN200–DN500 — вентили с редуктором или электроприводом.
- Требования к герметичности. Для токсичных, дорогих или опасных сред выбирают вентили с классом герметичности А и усиленным сильфоном.
- Условия эксплуатации. При вибрации, частых циклированиях, внешних механических нагрузках предпочтительны сильфоны с защитной оплёткой.
Вентили запорные сильфонные от проверенных производителей (АСТА, RUSHWORK, Zetkama, ЭКОН) уже зарекомендовали себя на объектах от ИТП до крупных электростанций и химических производств.
Монтаж и эксплуатация
Правильный монтаж продлевает срок службы и сохраняет герметичность сильфонного вентиля:
- Устанавливать вентиль на прямом участке трубопровода, без перекосов и изгибающих нагрузок на корпус.
- Соблюдать направление потока, указанное стрелкой на корпусе (для проходных и угловых моделей).
- Перед монтажом очистить трубопровод от окалины, стружки и загрязнений, установить сетчатый фильтр перед вентилем при необходимости.
- Затягивать фланцевые соединения равномерно, без перетяжки, с использованием подходящих прокладок.
- При эксплуатации периодически проверять герметичность соединений и отсутствие внешних повреждений сильфона.
В отличие от сальниковых аналогов, вентили сильфонные запорные не требуют регулярной подтяжки уплотнения штока; регламентное обслуживание сводится к визуальному осмотру и проверке работоспособности привода раз в 3–5 лет.
