Счётчики воды турбинные комбинированные

Комбинированные приборы учёта — оптимальный выбор для систем водоснабжения, где расход воды значительно меняется в течение суток или сезона. Счётчики воды турбинные комбинированные сочетают в одном корпусе два измерительных элемента: турбинный для больших расходов и крыльчатый для малых, что обеспечивает высокую точность учёта в широком диапазоне — от минимального до максимального потребления.

Принцип работы комбинированного счётчика

В устройство комбинированных водомеров входят турбинный (основной) и крыльчатый (вспомогательный) счётчики, размещённые на параллельной отводке. Принцип действия основан на автоматическом переключении между измерительными каналами в зависимости от напора и скорости потока.

Ключевые этапы работы:

• При низком напоре вода движется через крыльчатый счётчик, обеспечивая высокую чувствительность к малым расходам.
• Когда напор возрастает, вода поступает через турбинный и крыльчатый счётчики одновременно.
• Переключающее устройство автоматически распределяет поток между измерительными каналами.
• Индикаторные устройства каждого счётчика показывают часть общего объёма, прошедшую через него.
• Расчёт полного объёма воды определяется суммированием показаний турбинного и крыльчатого механизмов.

Такая конструкция гарантирует точность измерений класса B (±2–5%) по ГОСТ Р 50601-93 в диапазоне расходов от 0,05 до 600 м³/ч.

Технические характеристики и преимущества

Промышленные турбинные комбинированные счетчики воды изготавливаются в корпусах из серого чугуна марок ЧЧ15 или СЧ20 по ГОСТ 1415-85, что обеспечивает устойчивость к коррозии, механическим ударам и экстремальным температурам от +5°C до +50°C.

Основные технические параметры:

• Условный диаметр (DN): 50/20, 65/20, 80/20, 100/20, 150/40 мм — широкий выбор под любые трубопроводы.
• Рабочее давление: PN16 (1,6 МПа) — подходят для систем с высокими нагрузками.
• Метрологический класс: B по ГОСТ Р 50601-93 — относительная погрешность ±2% в рабочем диапазоне.
• Диапазон температур: холодная вода от +5 до +50°C, горячая — до +95°C (для универсальных моделей).
• Срок службы: более 12 лет при межповерочном интервале 6 лет.
• Степень защиты: IP54–IP68 — полная герметичность от пыли, влаги и взвешенных частиц.
• Строительная длина (L): от 200 до 360 мм в зависимости от диаметра.
• Тип присоединения: фланцевый по ГОСТ 33259-2015.

Возможность импульсного выхода (цена импульса 10–1000 л/имп) позволяет интегрировать приборы в системы АСКУЭ и диспетчеризации.

Сферы применения комбинированных счётчиков

Комбинированные приборы учёта востребованы на объектах, где расход воды значительно варьируется в течение суток, недели или сезона:

• Жилые комплексы и многоквартирные дома: учёт на вводах зданий с пиковым потреблением утром и вечером.
• Гостиницы и санатории: сезонные колебания расхода в зависимости от заполняемости.
• Торговые центры и офисные здания: высокий расход в рабочие часы и минимальный — ночью.
• Промышленные предприятия: технологические процессы с переменным потреблением воды.
• Системы пожаротушения: редкие, но мощные пиковые расходы при срабатывании системы.
• Сельскохозяйственные объекты: сезонное использование для полива и орошения.

Благодаря широкому диапазону номинальных расходов (от 0,05 до 600 м³/ч) счетчики турбинные комбинированные охватывают практически все задачи промышленного и коммунального учёта.

Популярные модели и производители

На российском рынке представлены комбинированные счётчики от ведущих производителей, включая:

• ВСХНК, ВСХНКд (Тепловодомер): классические решения для холодной воды с DN 50–150 мм и температурой до +50°C.

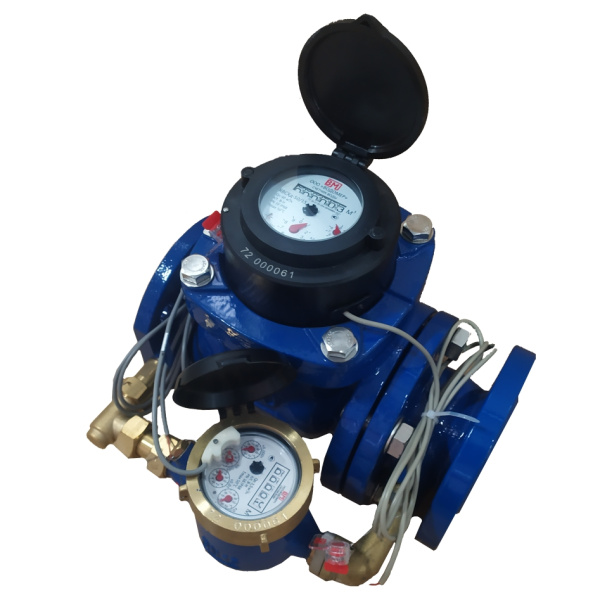

• КВСХ, КВСХд: современные модели с импульсным выходом и защитой IP54–IP68.
• СТВК-1: универсальные счётчики для систем с большой амплитудой расходов и разбросов давления.
• Экомера ВК: комбинированные приборы для измерений объёма воды в системах водоснабжения и тепловых сетях.
• ТВСНХд: специализированные серии для холодной воды с расширенным диапазоном расходов.

Все модели сертифицированы и соответствуют требованиям ГОСТ и технических регламентов Таможенного союза.

Как выбрать комбинированный счётчик воды

При подборе оборудования учитывайте следующие параметры:

1. Диаметр трубопровода (DN): должен соответствовать условному проходу счётчика (50/20, 65/20, 80/20, 100/20, 150/40 мм).
2. Максимальный и минимальный расход: убедитесь, что рабочий диапазон системы укладывается в пределы Qmin–Qmax выбранной модели.
3. Температура среды: для холодной воды выбирайте приборы с диапазоном до +50°C, для горячей — до +95°C.
4. Давление в системе: номинальное давление счётчика (PN16) должно превышать рабочее давление трубопровода.
5. Необходимость дистанционной передачи данных: при наличии требований к автоматизации выбирайте модели с импульсным выходом.
6. Строительная длина: убедитесь, что прибор поместится в отведённое место на трубопроводе.
7. Степень защиты: для установки в колодцах и влажных помещениях выбирайте IP68.

Консультация со специалистом поможет избежать ошибок и подобрать оптимальное решение под ваши задачи.

Экономическая эффективность

Установка комбинированных приборов учёта даёт быстрый экономический эффект:

• Точный учёт при переменном расходе — снижение неучтённых потерь на 25–35%.
• Один прибор вместо двух — экономия места и затрат на монтаж.
• Окупаемость вложений за 1–2 года благодаря экономии на ресурсах и штрафам за перерасход.
• Сокращение эксплуатационных расходов: длительный срок службы и редкие поверки уменьшают затраты на обслуживание.
• Возможность оптимизации режимов работы оборудования на основе точных данных о расходе.

Монтаж и эксплуатация

Для корректной работы комбинированного счётчика важно соблюдать правила монтажа:

• Устанавливайте прибор на прямом участке трубопровода: минимум 5 диаметров до счётчика и 3 диаметра после.
• Обеспечьте горизонтальное положение без перекосов (вертикальная установка не допускается).
• Перед счётчиком установите фильтр грубой очистки для защиты турбины и крыльчатки от механических примесей.
• Предусмотрите запорную арматуру до и после прибора для удобства обслуживания и поверки.
• Регулярно проверяйте герметичность соединений и состояние счётного механизма.
• Соблюдайте межповерочный интервал (6 лет для большинства моделей).

При соблюдении этих требований счётчики воды турбинные комбинированные служат более 12 лет без потери точности.

Где купить комбинированные счётчики воды

Компания «Вентермо» предлагает широкий ассортимент комбинированных водомеров для промышленных и коммунальных систем. В каталоге представлены модели с DN от 50/20 до 150/40 мм, с механическими и электронными счётными механизмами, с возможностью интеграции в системы диспетчеризации.

Наши преимущества:

• Официальная гарантия от производителей.
• Сертификаты соответствия и паспорта на каждую единицу оборудования.
• Помощь в подборе модели под ваши технические требования.
• Быстрая доставка по России и странам СНГ.

Оставьте заявку на сайте или свяжитесь с менеджером, чтобы получить консультацию и оформить заказ на счётчики воды турбинные комбинированные по выгодной цене.
