Конденсатоотводчики поплавковые
Конденсатоотводчик поплавковый предназначен для автоматического удаления конденсата из паровых систем без существенных потерь рабочего пара. Оборудование устанавливают на паропроводах, теплообменниках, калориферах, сушильных установках и другом оборудовании, где требуется стабильный отвод влаги. В каталоге Ventermo представлены модели для резьбового и фланцевого монтажа, рассчитанные на различные рабочие параметры.
Поплавковые конденсатоотводчики работают по принципу изменения уровня жидкости внутри корпуса. При накоплении конденсата поплавок поднимается и воздействует на запорный механизм, открывая выпускной клапан. После удаления воды уровень снижается, и клапан закрывается. Благодаря такому принципу устройство отводит конденсат практически непрерывно, что особенно важно для систем с постоянной тепловой нагрузкой.
Преимущества поплавковой конструкции
- непрерывное удаление конденсата из оборудования;
- минимальные потери пара при исправной работе клапанного узла;
- стабильная производительность при изменении объёма влаги;
- эффективное удаление воздуха и неконденсируемых газов в моделях с соответствующей конструкцией;
- устойчивость к перепадам давления и высокой температуре рабочей среды;
- возможность монтажа на промышленных трубопроводах различного назначения.
В отличие от некоторых других типов паровой арматуры, поплавковый конденсатоотводчик реагирует непосредственно на наличие жидкости. Поэтому он подходит для участков, где конденсат образуется постоянно или поступает неравномерно. Правильно подобранное устройство помогает поддерживать расчётный режим теплообмена, снижает риск гидроударов и повышает энергоэффективность пароконденсатной системы.
Модели с резьбовым и фланцевым соединением
Резьбовые конденсатоотводчики выбирают для компактных узлов, небольших диаметров трубопровода и оборудования, где важны простота установки и минимальные габариты. В каталоге представлены исполнения с муфтовым присоединением для диаметров от DN15 до DN50. Такие изделия удобно использовать на локальных отводах, паровых рубашках, небольших теплообменниках и технологических линиях.
Фланцевый конденсатоотводчик поплавкового типа предназначен для монтажа на трубопроводах, где требуется разъёмное соединение и повышенная ремонтопригодность. Фланцы упрощают демонтаж оборудования, проведение технического обслуживания и замену прокладок. Фланцевые модели применяют на промышленных объектах, в котельных, тепловых пунктах и производственных системах.
Ассортимент оборудования
На странице собраны изделия брендов АСТА и ADCA. Покупатель может подобрать конденсатоотводчик с учётом диаметра, номинального давления, материала корпуса и способа присоединения.

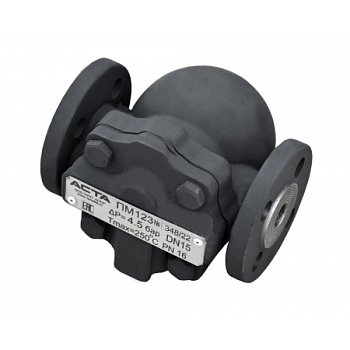

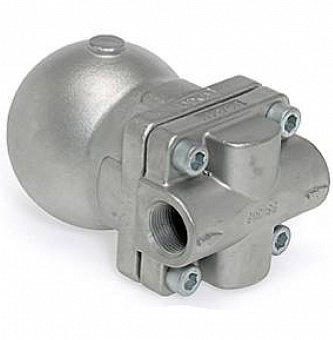

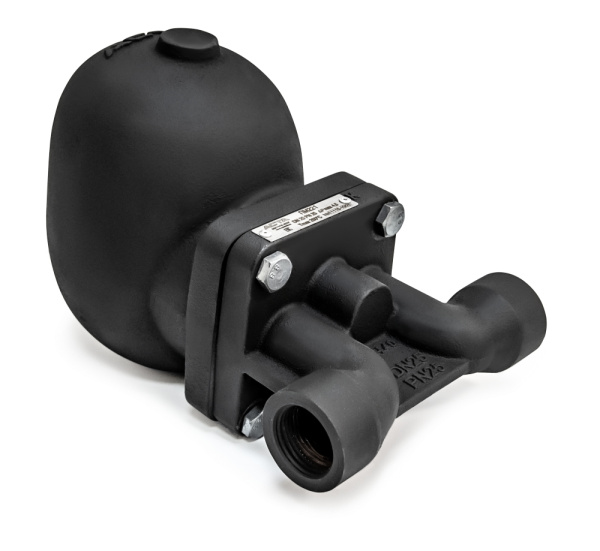

- модели АСТА ПМ221 и ПМ223 с чугунным корпусом, резьбовым или фланцевым соединением, DN15–DN50, PN25;

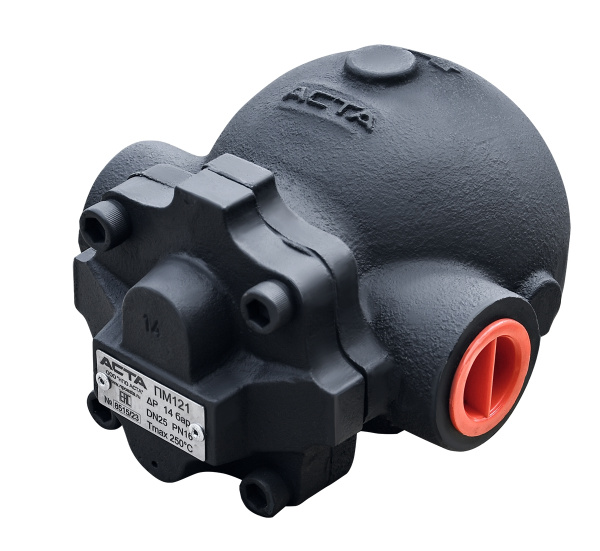

- серии АСТА ПМ121 и ПМ123 для компактных подключений DN15–DN20;

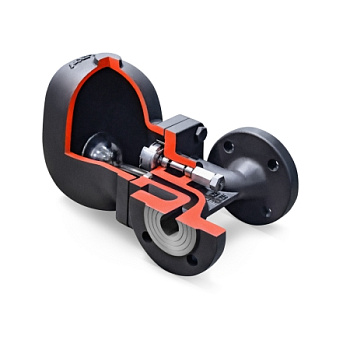

- исполнения АСТА ПМ521 и ПМ523 с клапаном защиты от паровых пробок, DN15–DN25, PN25;
- нержавеющий фланцевый конденсатоотводчик ADCA FLT14I с номинальным давлением PN16;
- стальные модели ADCA FLT32 с резьбовым или фланцевым присоединением, рассчитанные на PN40.
Материал корпуса подбирают с учётом температуры, давления, состава конденсата и условий эксплуатации. Чугунные изделия подходят для многих стандартных паровых систем. Углеродистая сталь используется в более требовательных промышленных условиях, а нержавеющая сталь обеспечивает повышенную устойчивость к коррозии и агрессивным средам.
Как выбрать конденсатоотводчик
Перед заказом необходимо определить параметры участка, на котором будет установлена арматура. Ошибка в выборе диаметра или рабочего давления может привести к недостаточной пропускной способности, задержке конденсата и нестабильной работе оборудования.
- Определите номинальный диаметр трубопровода DN и фактический расход конденсата.
- Проверьте рабочее и максимальное давление, сравнив их с классом PN изделия.
- Уточните температуру пара и конденсата, а также допустимые параметры конкретной модели.
- Выберите резьбовое или фланцевое подключение в соответствии с проектом.
- Учтите материал корпуса, характеристики среды и требования к коррозионной стойкости.
- Проверьте направление движения потока и возможность обслуживания устройства.
Если расчёт параметров вызывает затруднения, технические специалисты помогут сопоставить характеристики оборудования с условиями эксплуатации. Для точного подбора желательно заранее сообщить диаметр трубопровода, давление, температуру, вид оборудования и предполагаемый расход конденсата.
Монтаж и эксплуатация
Установка выполняется на подготовленном участке трубопровода с соблюдением направления потока, указанного на корпусе. Перед монтажом рекомендуется очистить систему от загрязнений и установить сетчатый фильтр, если в трубопроводе возможно присутствие окалины или механических частиц. Запорная арматура до и после устройства упрощает диагностику и техническое обслуживание.
Во время эксплуатации важно контролировать герметичность соединений, состояние прокладок и исправность выпускного механизма. Загрязнение клапана, неправильное положение корпуса или недостаточный перепад давления могут снизить эффективность отвода. Регулярное обслуживание позволяет сохранить работоспособность оборудования и предотвратить накопление конденсата в паровой линии.
В каталоге Ventermo можно купить поплавковый конденсатоотводчик для различных промышленных задач. Доступны модели с муфтовым и фланцевым присоединением, корпусами из чугуна, стали и нержавеющей стали, а также варианты с защитой от паровых пробок. Подберите подходящее исполнение по DN, PN, материалу и типу соединения или обратитесь к специалистам для получения рекомендации.
