Компенсаторы антивибрационные
Компенсаторы антивибрационные — это специальные элементы трубопроводной арматуры, предназначенные для гашения вибрации, шума и гидроударов, возникающих при работе насосов, компрессоров, вентиляторов и другого оборудования. Они эффективно компенсируют температурные удлинения, осевые, поперечные и угловые смещения труб, продлевая срок службы всей системы.
Назначение и принцип работы
Антивибрационные компенсаторы устанавливают в системах водоснабжения, отопления, вентиляции, кондиционирования, а также в промышленных трубопроводах для транспортировки воды, воздуха, газа, нефтепродуктов и химических сред.
Принцип действия основан на эластичности гибкой вставки — резиновой или металлической (сильфонной). При возникновении вибрации или теплового расширения гибкий элемент деформируется, поглощая энергию и предотвращая передачу нагрузок на трубы и оборудование.
Основные функции:
- Гашение вибрации и снижение уровня шума в трубопроводе;
- Компенсация температурного расширения и сжатия труб;
- Устранение осевых, поперечных и угловых смещений;
- Защита от гидроударов при запуске и остановке насосов;
- Снижение механических нагрузок на фланцевые соединения.
Виды антивибрационных компенсаторов
В зависимости от конструкции и материала гибкой вставки выделяют два основных типа:

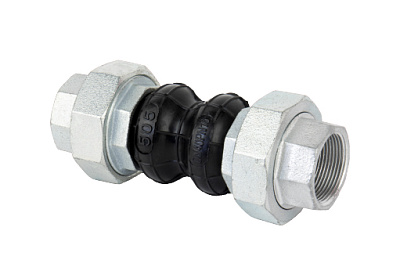

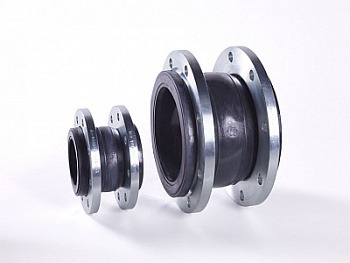

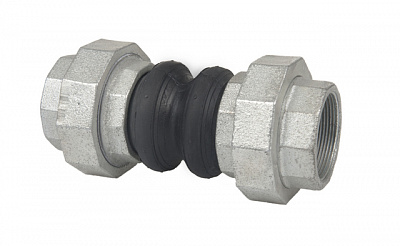

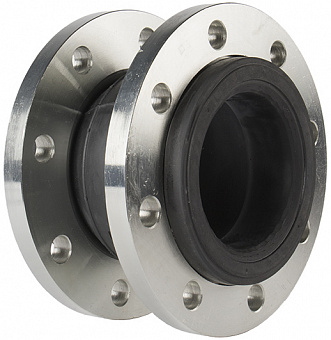

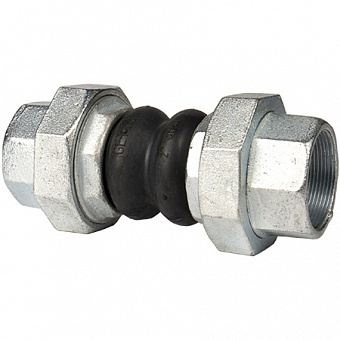

1. Резиновые компенсаторы (вибровставки)
Изготавливаются из армированной резины (EPDM, NBR) с нейлоновым или полиэфирным кордом. Оснащаются стальными фланцами или резьбовыми муфтами. Применяются в системах с температурой рабочей среды от -25 до +110 °C и давлением до 16 бар.
Компенсаторы антивибрационные резиновые подходят для водоснабжения, отопления, вентиляции, систем пожаротушения и кондиционирования.
2. Сильфонные компенсаторы
Гибкий элемент выполнен из нержавеющей стали в виде гофрированной трубки. Выдерживают температуры от -200 до +800 °C и давление до 100 бар. Используются в промышленных системах с агрессивными средами, паром, газом и маслами.
Конструктивные особенности
- Материал корпуса: сталь, нержавеющая сталь, чугун;
- Тип присоединения: фланцевое (по ГОСТ 33259-2015), резьбовое (муфтовое);
- Диаметры: от DN15 до DN1200 мм;
- Рабочее давление: PN10, PN16, PN25 (до 25 бар);
- Температурный диапазон: от -40 до +250 °C (в зависимости от типа);
- Рабочие среды: вода, воздух, газ, антифриз, нефтепродукты, химические растворы.
Области применения
Антивибрационные компенсаторы широко используются в следующих системах:
- Холодное и горячее водоснабжение;
- Системы отопления и теплоснабжения;
- Вентиляция и кондиционирование (HVAC);
- Промышленные трубопроводы для перекачки жидкостей и газов;
- Пожаротушение и оборотное водоснабжение;
- Насосные станции и компрессорные установки.
Правила монтажа и эксплуатации
Для эффективной работы и долговечности компенсатора важно соблюдать следующие рекомендации:
- Устанавливать на расстоянии 1–2 номинальных диаметров от насоса или компрессора;
- Избегать перекосов и напряжений при монтаже;
- Не использовать в качестве опоры для трубопровода;
- Регулярно осматривать гибкую вставку на наличие трещин, потертостей и протечек;
- Заменять при обнаружении повреждений или после окончания срока службы.
Компенсаторы можно устанавливать в любом положении — направление потока не имеет значения.
Преимущества использования
- Снижение уровня шума и вибрации в трубопроводе;
- Защита оборудования от преждевременного износа;
- Компенсация температурных деформаций без дополнительных элементов;
- Простота монтажа и обслуживания;
- Долгий срок службы — до 30 лет для сильфонных моделей;
- Универсальность применения в различных системах.
Как выбрать компенсатор?
При подборе учитывайте следующие параметры:
- Диаметр трубопровода (DN);
- Рабочее давление (PN);
- Температура рабочей среды;
- Тип присоединения (фланцевое или резьбовое);
- Материал гибкой вставки (резина или сильфон);
- Характер рабочей среды (вода, газ, химия и т.д.).
Для систем с высокими температурами и агрессивными средами предпочтительны сильфонные модели. Для водоснабжения и отопления оптимальны резиновые вибровставки.
Где купить компенсаторы антивибрационные?
В каталоге представлены антивибрационные компенсаторы от ведущих производителей: RUSHWORK, Genebre, ZETKAMA и других. В наличии модели с фланцевым и резьбовым присоединением, диаметрами от DN15 до DN600 мм и давлением до 16 бар. Возможна поставка под заказ изделий больших диаметров и с нестандартными характеристиками.
Антивибрационные компенсаторы — надежное решение для защиты ваших трубопроводов от вибрации, шума и деформаций. Правильный подбор и монтаж обеспечат долгую и бесперебойную работу системы.
