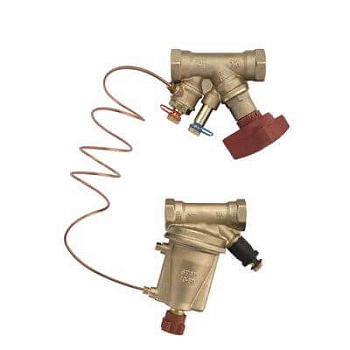

Автоматическая балансировочная пара STAD-BY/STAP-BY

Автоматический балансировочный клапан: назначение и принцип работы

Эффективная работа современных двухтрубных систем отопления, вентиляции и холодоснабжения невозможна без поддержания стабильных гидравлических параметров. С этой задачей справляется автоматический балансировочный клапан — элемент трубопроводной арматуры, предназначенный для динамического поддержания постоянного перепада давления на регулируемом участке или стояке независимо от колебаний расхода теплоносителя в других ветках контура.

В каталоге инженерной компании «Вентермо» представлена надежная автоматическая балансировочная пара (комплект из регулятора перепада давления и клапана-партнера с импульсной трубкой). Данное решение предотвращает гидравлический дисбаланс, ликвидирует шум в радиаторных терморегуляторах и существенно повышает энергоэффективность здания.

Конструкция и особенности балансировочной пары

Классический регулирующий комплект включает в себя два сопряженных элемента, устанавливаемых на подающий и обратный трубопроводы:

• Регулятор перепада давления (STAP): монтируется на обратном трубопроводе. Оснащен мембранным блоком и настроечной пружиной, плавно реагирующей на скачки напора в контуре.
• Клапан-партнер / запорно-измерительный вентиль (STAD): монтируется на подаче. Выполняет функции ограничения максимального расхода, дренажа, перекрытия потока и отбора импульса давления.
• Импульсная трубка: капиллярная трубка, соединяющая оба устройства и передающая величину давления из подающей магистрали в мембранную камеру регулятора.

При изменении нагрузки в сети мембрана перемещает шток, благодаря чему автоматический балансировочный клапан мгновенно компенсирует избыточное давление, сохраняя проектный расход теплоносителя через отопительные приборы.

Преимущества применения автоматической балансировки

В отличие от статической арматуры ручной настройки, динамические регуляторы адаптируются к переменным режимам эксплуатации в режиме реального времени. Установка оборудования обеспечивает:

• Акустический комфорт: устранение свиста и вибраций на термостатических клапанах радиаторов.
• Снижение затрат на энергоресурсы: оптимизация расхода циркуляционных насосов и исключение перегрева помещений.
• Упрощенный ввод в эксплуатацию: система не требует сложной пошаговой гидравлической увязки стояков при поэтапном запуске здания.
• Точный контроль: наличие измерительных штуцеров позволяет проводить диагностику расхода и давления портативными расходомерами.

Технические характеристики оборудования

В ассортименте представлены латунные резьбовые балансировочные пары, рассчитанные на длительную безаварийную эксплуатацию:

• Номинальные диаметры: от DN 15 до DN 50;
• Рабочее давление: PN 16 (до 16 бар);
• Материал корпуса: высококачественная стойкая к вымыванию цинка латунь (DZR);
• Рабочая среда: подготовленная вода, водно-гликолевые смеси с концентрацией гликоля до 50%;
• Температурный диапазон: от -20 °C до +120 °C.

Каждый автоматический балансировочный клапан из каталога сертифицирован, проходит заводские гидроиспытания и сопровождается официальной гарантией производителя.

Купить автоматические балансировочные клапаны в Москве

Компания «Вентермо» осуществляет прямые поставки качественной трубопроводной и регулирующей арматуры для промышленных, коммерческих и жилых объектов. Если вам требуется надежный автоматический балансировочный клапан или готовый комплект с доставкой по Москве и регионам РФ, наши инженеры помогут подобрать типоразмер под параметры вашего проекта.
