Задвижки шиберные ножевые
Промышленные задвижки шиберные ножевые: назначение и устройство
В трубопроводных системах, транспортирующих неоднородные, вязкие и загрязненные среды, классическая клиновая арматура быстро теряет герметичность из-за заиливания и отложений в застойных зонах. Надежным решением для таких тяжелых условий эксплуатации служат задвижки шиберные ножевые. Их рабочим органом выступает прочный металлический нож со скошенной кромкой, который при опускании разрезает механические включения, волокна и осадок, обеспечивая плотное перекрытие прямоточного канала.
Благодаря компактным габаритам, малому весу и отсутствию застойных карманов конструкция исключает скапливание твердых частиц. Если вам требуется надежная арматура с длительным ресурсом службы, в каталоге «Вентермо» вы можете подобрать и купить шиберную задвижку с гарантией производителя и быстрой отгрузкой.
Сферы применения ножевых задвижек
Благодаря высокой стойкости к абразивному износу и химически агрессивным средам задвижки шиберные ножевые востребованы в ключевых отраслях промышленности:
- Городские очистные сооружения, насосные станции КНС, ливневая и хозяйственно-бытовая канализация;
- Целлюлозно-бумажное производство (перекачка древесной пульпы, макулатурной массы и бумажной суспензии);
- Горно-обогатительные комбинаты и металлургия (транспортировка пульпы, хвостов обогащения, гидросмесей);
- Химические и фармацевтические предприятия (перекачка полимерных растворов, шламов и реагентов);
- Пищевая промышленность (сахарное производство, спиртовые барды, патока, сусло и соки с мезгой);
- Энергетический сектор (системы золошлакоудаления на ТЭЦ и в пылеугольных котельных);
- Транспортировка сыпучих сред (цемент, кварцевый песок, минеральный порошок, гранулят и зерно).
Конструктивные особенности и материалы
В зависимости от направления давления в системе задвижки шиберные ножевые выпускаются в одностороннем и двустороннем исполнении. Односторонние модели прижимаются к уплотнению давлением среды, а двусторонние гарантируют полную герметичность потока в обоих направлениях.
Надежность оборудования определяется правильным подбором материалов основных узлов:
- Корпус: серый (GG25) или высокопрочный чугун (GGG40/GGG50) с эпоксидным антикоррозионным покрытием, углеродистая сталь (WCB), а также нержавеющая сталь (AISI 304, AISI 316);
- Нож (шибер): полированная нержавеющая сталь (AISI 304, 316L, 316Ti) с гладкой кромкой, снижающей сопротивление и трение;
- Седловое уплотнение: эластомеры EPDM (для воды и стоков), NBR (маслобензостойкое), FKM/Viton (агрессивная химия и повышенные температуры), PTFE (фторопласт) или контакт «металл по металлу» для высокотемпературных и абразивных сред;
- Монтажное исполнение: межфланцевое (Wafer) и фланцевое (Lug) для быстрой установки между ответными фланцами по ГОСТ и DIN на номинальное давление PN10 и PN16.
Варианты управления и автоматизации
Для разных условий монтажа и регламентов технологического процесса современные задвижки шиберные ножевые комплектуются различными типами приводов:

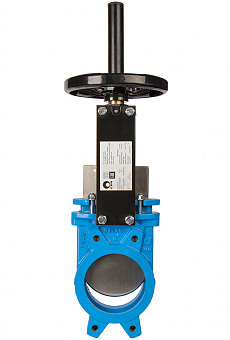

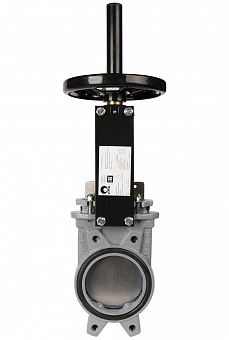

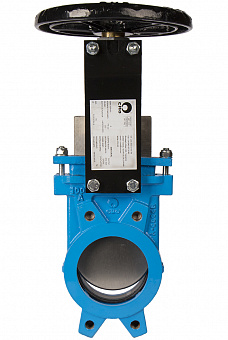

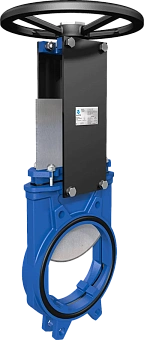

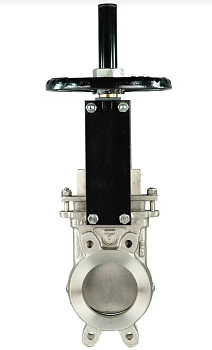

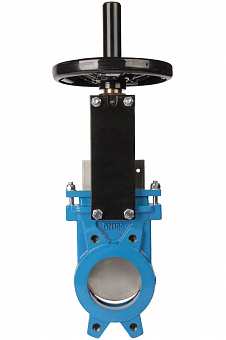

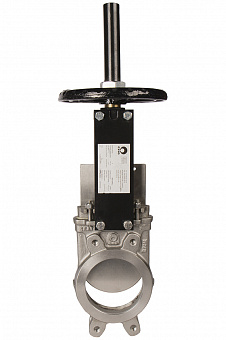

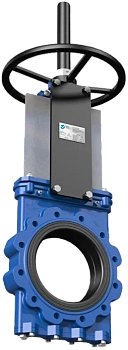

- Ручной привод (штурвал, рычаг): классическое исполнение с выдвижным или невыдвижным штоком для узлов с редкими переключениями;

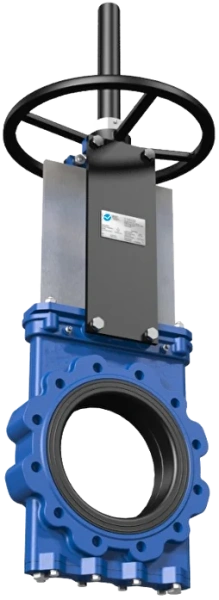

- Механический редуктор: облегчает ручное управление на трубопроводах больших диаметров (от DN200 до DN1200);
- Электропривод: обеспечивает интеграцию в АСУ ТП, дистанционное позиционирование и управление затвором по сигналам датчиков;

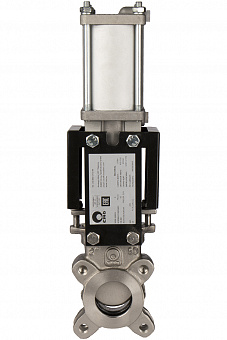

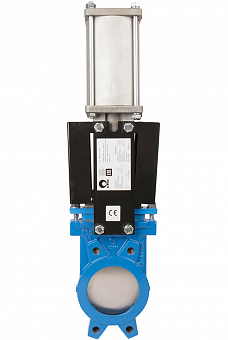

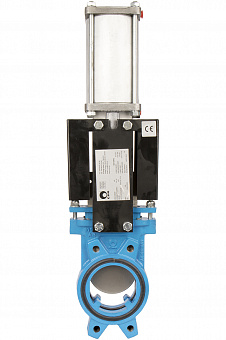

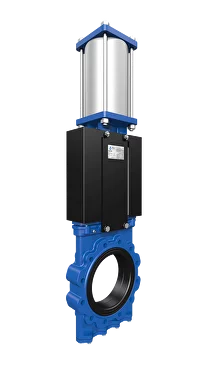

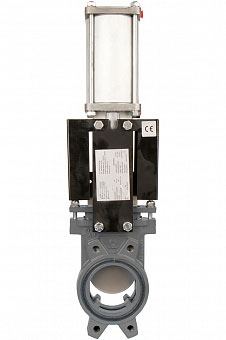

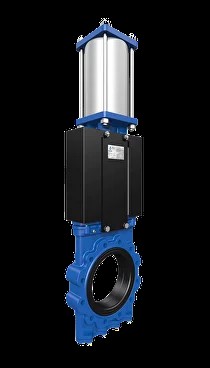

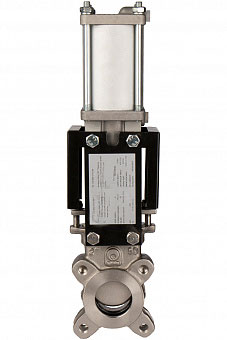

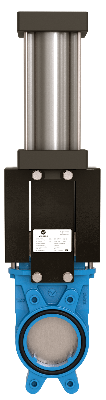

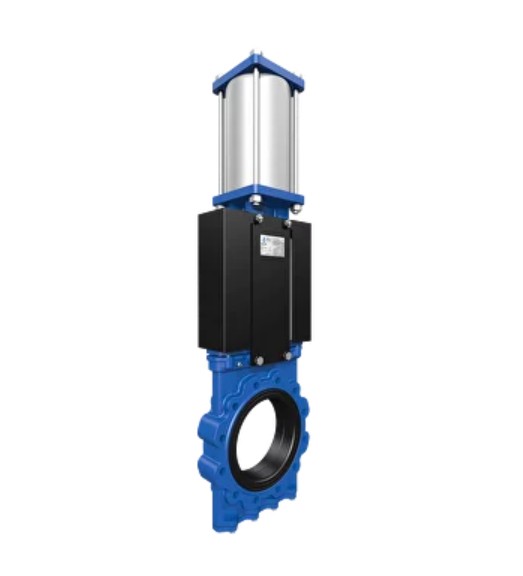

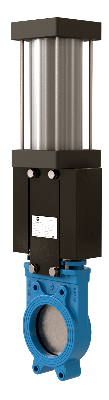

- Пневматический привод: оптимален для взрывоопасных помещений и технологических линий с высокой скоростью срабатывания.
Преимущества покупки арматуры в компании «Вентермо»
Компания «Вентермо» поставляет сертифицированную трубопроводную арматуру ведущих брендов (включая CMO, VALSTOK). Каждая партия проходит заводской контроль качества и проверку класса герметичности.
В нашем каталоге представлены надежные задвижки шиберные ножевые в широком диапазоне диаметров (DN50–DN1200). Инженеры компании помогут с точным техническим расчетом под параметры вашей рабочей среды. Чтобы уточнить актуальные цены, наличие на складе в Москве или купить шиберную задвижку с оперативной доставкой по всей России, оставьте заявку на сайте или позвоните нашим специалистам.
