Фильтры сетчатые
Фильтр сетчатый — простое и надёжное устройство для механической очистки рабочей среды от твёрдых примесей: окалины, ржавчины, песка, сварочного грата и других загрязнений. Он устанавливается в трубопровод перед насосами, регулирующими клапанами, счётчиками, теплообменниками и другой чувствительной арматурой, защищая оборудование от засорения, износа и преждевременных отказов.
Если необходимо купить фильтр сетчатый для системы водоснабжения, отопления, пароконденсатной линии или технологического трубопровода, важно правильно подобрать диаметр, давление, материал корпуса и размер ячейки сетки. Грамотно выбранное устройство продлевает срок службы оборудования, снижает затраты на ремонт и поддерживает стабильную работу системы.
Назначение и принцип работы
Сетчатый фильтр работает по принципу механического удержания частиц. Поток жидкости или газа проходит через перфорированную или плетёную сетку, установленную внутри корпуса. Твёрдые загрязнения задерживаются на поверхности сетки, а очищенная среда продолжает движение по трубопроводу. По мере накопления отложений гидравлическое сопротивление возрастает, что сигнализирует о необходимости обслуживания.
Такие устройства применяют для защиты:
- Циркуляционных и повысительных насосов;
- Регулирующих и предохранительных клапанов;
- Счётчиков воды, тепла и газа;
- Теплообменников и калориферов;
- Запорной и регулирующей арматуры;
- Форсунок, распылителей и дозирующих устройств;
- Гидравлических систем и пневмолиний.
Конструкция и материалы
Корпус фильтра изготавливается из материалов, устойчивых к рабочей среде и давлению в трубопроводе. В зависимости от условий эксплуатации используются латунь, углеродистая сталь, нержавеющая сталь или чугун. Внутренний фильтрующий элемент представляет собой сетку с определённым размером ячейки, который подбирается под конкретную задачу.
Основные элементы конструкции:
- Корпус — муфтовый, фланцевый или приварной;
- Крышка — съёмная для доступа к сетке;
- Фильтрующая сетка — перфорированная или плетёная;
- Уплотнения — термостойкие материалы для герметичности;
- Сливной штуцер — для удаления накопившихся отложений;
- Дифференциальный манометр — опционально для контроля загрязнения.
Виды сетчатых фильтров
В зависимости от конструкции, способа монтажа и назначения, фильтры делятся на несколько типов. Выбор зависит от диаметра трубопровода, давления, температуры среды и требований к степени очистки.
По способу присоединения

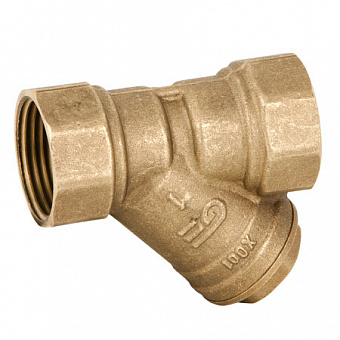

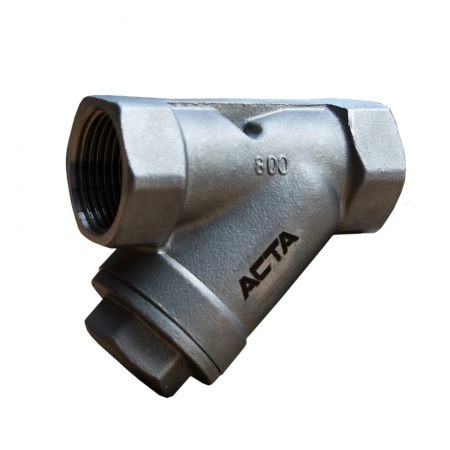

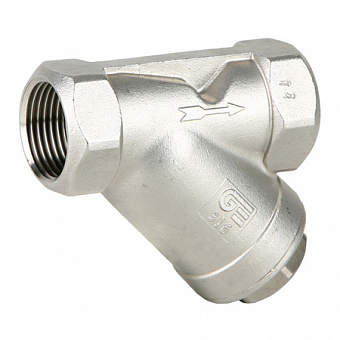

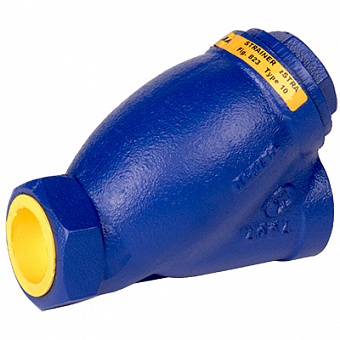

- Муфтовые — для небольших диаметров DN15–DN50, удобны в монтаже;

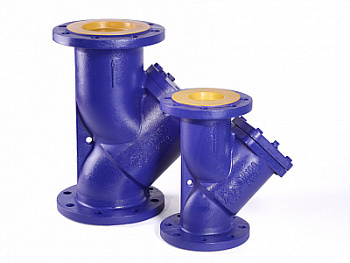

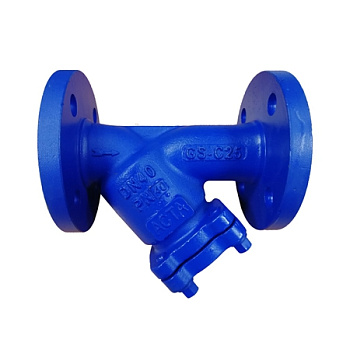

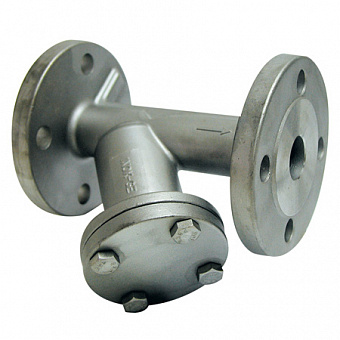

- Фланцевые — для DN50 и выше, подходят для промышленных трубопроводов;
- Приварные — для герметичных систем с высокими требованиями к надёжности.
По расположению корпуса
- Прямые (угловые 90°) — поток меняет направление, компактное решение;
- Т-образные — корпус расположен перпендикулярно потоку, удобны для обслуживания;

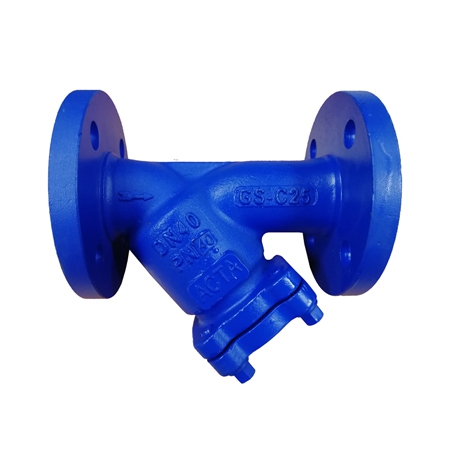

- Y-образные — наклонное расположение, снижают гидравлические потери.
По степени очистки
- Грубой очистки — ячейка 500–3000 мкм, задерживают крупные частицы;
- Тонкой очистки — ячейка 50–500 мкм, для защиты чувствительного оборудования;
- Самоочищающиеся — с автоматической промывкой без остановки процесса.
Преимущества применения
Установка сетчатого фильтра перед ключевыми элементами системы помогает предотвратить засорение, снизить износ и избежать аварийных остановок. Это особенно важно в системах с высоким давлением, температурой или агрессивной средой, где ремонт оборудования обходится дорого.
Среди достоинств:
- Простая и надёжная конструкция без сложных узлов;
- Эффективная защита от механических загрязнений;
- Снижение риска поломки насосов и клапанов;
- Увеличение межремонтного интервала оборудования;
- Минимальные гидравлические потери при правильном подборе;
- Возможность установки в горизонтальном и вертикальном положении;
- Доступная стоимость и лёгкое обслуживание.
Как подобрать фильтр
Перед тем как купить фильтр сетчатый, необходимо определить параметры трубопровода и рабочей среды. Неправильный подбор может привести к повышенному сопротивлению, частым засорениям или недостаточной степени очистки.
- Диаметр трубопровода — DN и способ присоединения;
- Рабочее давление — PN с учётом возможных гидроударов;
- Температура среды — диапазон эксплуатации материалов;
- Тип среды — вода, пар, масло, газ, химический реагент;
- Размер ячейки — в зависимости от требуемой степени очистки;
- Материал корпуса — латунь, сталь, нержавеющая сталь, чугун;
- Ориентация в пространстве — горизонтальная или вертикальная установка.
Обслуживание и эксплуатация
Для поддержания эффективности фильтра необходимо периодически проверять степень загрязнения сетки. При увеличении перепада давления или снижении расхода среды рекомендуется выполнить очистку. В системах с интенсивным загрязнением интервалы обслуживания могут быть достаточно короткими.
Рекомендации по обслуживанию:
- Отключить подачу среды и сбросить давление;
- Открыть крышку корпуса и извлечь сетку;
- Промыть фильтрующий элемент в растворителе или воде;
- Проверить состояние уплотнений и при необходимости заменить;
- Собрать фильтр и восстановить рабочее давление;
- Зафиксировать дату обслуживания в журнале.
Фильтры в каталоге Ventermo

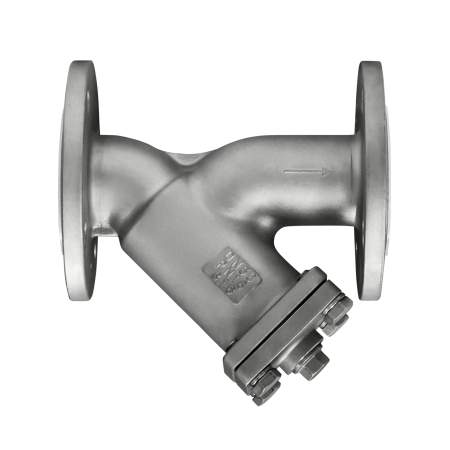

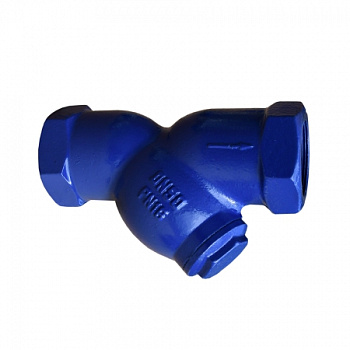

В каталоге представлены сетчатые фильтры для различных условий эксплуатации: муфтовые и фланцевые, прямые и угловые, для воды, пара, масла и газа. Материалы корпусов включают латунь, углеродистую и нержавеющую сталь. Размер ячейки подбирается под конкретную задачу — от грубой до тонкой очистки.
Если вы планируете купить фильтр сетчатый для защиты насосной станции, теплового пункта или технологической линии, специалисты помогут подобрать модель с нужным диаметром, давлением и степенью фильтрации. Правильно выбранное устройство обеспечит надёжную защиту оборудования и стабильную работу трубопроводной системы.
