Смотровые стёкла
Смотровые стёкла — это важный элемент промышленной трубопроводной арматуры, который обеспечивает визуальный контроль за рабочей средой. Они применяются в энергетике, химической, пищевой и нефтегазовой отраслях для наблюдения за потоком жидкости, пара или газа без остановки технологического процесса.
Назначение и области применения
Основная функция смотрового окна — мониторинг состояния и направления движения среды в трубопроводе, резервуаре или котле. С их помощью можно:
- контролировать работу конденсатоотводчиков и выявлять пролетный пар;
- обнаруживать засоры, утечки и неисправности запорной арматуры;
- наблюдать за уровнем жидкости в ёмкостях и теплообменниках;
- оценивать цвет, прозрачность и наличие примесей в потоке.
В пароконденсатных системах смотровое стекло для трубопроводов устанавливают после конденсатоотводчика, чтобы вовремя заметить попадание пара в линию возврата конденсата. В котельном оборудовании такие элементы позволяют следить за уровнем воды и состоянием теплоносителя, предотвращая перегрев и аварии.
Конструкция и материалы
Типовое смотровое стекло состоит из прочного корпуса и прозрачного элемента. Корпус изготавливают из углеродистой или нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим нагрузкам. Присоединение может быть фланцевым или резьбовым, в зависимости от условий монтажа.
В качестве прозрачного элемента используют боросиликатное стекло по стандарту DIN 7080. Оно выдерживает температуру до 300 °C и давление до 25 бар. Для агрессивных сред применяют кварцевые или рефлексионные стёкла, которые обладают повышенной химической стойкостью.
Популярные модели

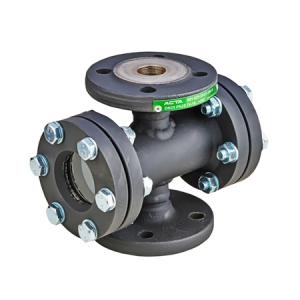

- АСТА И233 — фланцевое, корпус из углеродистой стали, DN32–DN100, PN16–PN25;
- АСТА И253 — фланцевое, нержавеющая сталь, DN15–DN80;
- АСТА И331 — резьбовое, углеродистая сталь, DN15–DN25;
- GENEBRE 2240 — резьбовое, нержавеющая сталь, DN15–DN50;
- GENEBRE 2250 — фланцевое, нержавеющая сталь, DN15–DN100.
Как выбрать смотровое стекло
При подборе оборудования учитывают несколько параметров:
- Диаметр условного прохода (DN) — от 15 до 200 мм в стандартном исполнении;
- Рабочее давление (PN) — до 25 бар для большинства моделей;
- Температура среды — до 300 °C для боросиликатных стёкол;
- Материал корпуса — углеродистая сталь для нейтральных сред, нержавеющая — для агрессивных;
- Тип присоединения — фланцевое для магистральных линий, резьбовое для компактных узлов.
Если вы хотите куплю смотровые стекла для конкретной задачи, важно заранее определить состав рабочей среды, её температуру и давление. Это поможет избежать ошибок при монтаже и обеспечит долгий срок службы оборудования.
Монтаж и обслуживание
Установка смотрового окна не требует сложного инструмента. Фланцевые модели крепятся болтами к ответным фланцам трубопровода, резьбовые — вкручиваются в муфты. Важно обеспечить герметичность соединения, чтобы исключить утечки.
Обслуживание сводится к периодической очистке стекла от загрязнений и визуальному осмотру уплотнений. При появлении трещин, помутнений или следов коррозии элемент необходимо заменить.
Где применяются смотровые стёкла
Эти устройства востребованы в самых разных отраслях:
- Энергетика — контроль уровня воды в котлах, мониторинг паропроводов;
- Химическая промышленность — наблюдение за реактивами в реакторах и трубах;
- Нефтепереработка — отслеживание потока нефти и газа, выявление примесей;
- Пищевое производство — контроль варки, пастеризации, перемещения сиропов;
- Холодильные системы — проверка состояния хладагента, наличие пузырей или загрязнений.
Например, смотровое стекло для котла позволяет оператору вовремя заметить падение уровня воды и предотвратить аварийную ситуацию. В трубопроводных системах такие элементы помогают выявлять неисправности фильтров и запорной арматуры без разборки оборудования.
Преимущества использования
Установка смотровых окон даёт ряд практических выгод:
- возможность визуального контроля без остановки процесса;
- раннее обнаружение утечек, засоров и неисправностей;
- снижение расходов на ремонт за счёт своевременной диагностики;
- повышение безопасности эксплуатации оборудования;
- универсальность — подходят для жидкости, пара, газа и агрессивных сред.
Где купить смотровые стёкла
В каталоге Ventermo представлены модели от ведущих производителей: АСТА, GENEBRE, ADL и других. В наличии есть варианты с фланцевым и резьбовым присоединением, из углеродистой и нержавеющей стали, для разных диаметров и давлений.
Если вам нужно смотровое стекло для трубопроводов или котла, вы найдёте подходящую модель с доставкой по России. Менеджеры помогут подобрать оборудование под ваши параметры и условия эксплуатации.
Для заказа достаточно указать диаметр, давление, тип присоединения и материал среды. Мы обеспечим быструю отгрузку и надёжную упаковку, чтобы стекло доехало без повреждений.
