Пневматические приводы для трубопроводной арматуры

Пневматический привод — исполнительный механизм для автоматизации шаровых кранов, дисковых затворов, задвижек и другой трубопроводной арматуры. Он преобразует энергию сжатого воздуха в крутящий момент, который передаётся на шток запорного устройства. Такое решение позволяет дистанционно открывать, закрывать или переключать поток рабочей среды без постоянного участия оператора.

Если необходимо купить пневматический привод для промышленного трубопровода, важно учитывать не только тип арматуры, но и требуемый момент, рабочее давление воздуха, частоту срабатывания и условия эксплуатации. Правильно подобранный пневмопривод повышает скорость управления технологическим процессом, сокращает риск ошибок и помогает обеспечить безопасную работу оборудования.

Назначение пневмоприводов

Поворотные пневматические приводы применяются для автоматизации четвертьоборотной запорной арматуры. При подаче управляющего воздуха механизм поворачивает выходной вал на 90 градусов, переводя шаровой кран или дисковый затвор в положение «открыто» либо «закрыто». Компактные размеры и высокая скорость действия делают такие устройства востребованными в инженерных и промышленных системах.

Пневматические исполнительные механизмы используют на объектах, где требуется надёжное дистанционное управление потоком:

• В системах водоснабжения, водоподготовки и канализации;
• В котельных, тепловых пунктах и пароконденсатных линиях;
• На нефтегазовых, химических и нефтехимических предприятиях;
• В пищевой, фармацевтической и косметической промышленности;
• В установках со сжатым воздухом, техническими газами и инертными средами;
• На производственных линиях с автоматикой и диспетчеризацией;
• В узлах, расположенных в труднодоступных или опасных зонах.

Виды пневматических приводов

По принципу действия оборудование подразделяется на модели двойного и одностороннего действия. Выбор зависит от требований к аварийному положению арматуры, особенностей технологической схемы и способа управления.

Приводы двойного действия

Пневматический привод двойного действия использует сжатый воздух для выполнения обоих рабочих ходов: открытия и закрытия. Воздух попеременно подаётся в соответствующие камеры, перемещает поршни и создаёт необходимый крутящий момент. Такие модели подходят для систем, где арматура должна сохранять текущее положение при отключении управляющего давления.

• Стабильное усилие в направлениях открытия и закрытия;
• Высокая скорость переключения;
• Подходит для интенсивного циклического режима;
• Удобное подключение к электромагнитному клапану и системе АСУ ТП.

Приводы с возвратной пружиной

Односторонний пневмопривод оснащается пакетом возвратных пружин. Сжатый воздух переводит арматуру в рабочее положение, а при снятии давления пружина автоматически возвращает механизм в исходное состояние. Если требуется купить пневматический привод для аварийного перекрытия среды, пружинное исполнение станет практичным вариантом.

Такие устройства применяют в схемах, где важно обеспечить функцию безопасности: нормально закрытое или нормально открытое положение. Например, при отключении компрессора, обрыве управляющей линии или аварийной остановке оборудования кран может автоматически перекрыть поток либо, напротив, открыть проход для сброса среды.

Преимущества автоматизации

Использование пневмопривода позволяет автоматизировать управление трубопроводной арматурой без сложных ручных операций. Сжатый воздух обеспечивает быстрое срабатывание, а поворотный механизм подходит для шаровых кранов и дисковых затворов с четвертьоборотным штоком.

• Дистанционное управление запорной арматурой;
• Быстрое открытие и закрытие трубопровода;
• Совместимость с шаровыми кранами и поворотными затворами;
• Возможность работы в автоматическом и ручном режиме;
• Подключение датчиков положения и концевых выключателей;
• Интеграция с соленоидным клапаном, контроллером и АСУ ТП;
• Снижение нагрузки на персонал при обслуживании сети;
• Возможность выбора безопасного положения при потере воздуха.

Критерии подбора

Перед тем как купить привод пневматический, необходимо определить параметры арматуры и рабочей среды. Основным показателем является крутящий момент: он должен быть выше момента, необходимого для поворота штока крана или затвора с учётом давления в трубопроводе, характеристик уплотнений, температуры и возможных загрязнений.

• Тип арматуры — шаровой кран, дисковый затвор, задвижка или клапан;
• Присоединительный стандарт — монтажная площадка ISO 5211 и размеры выходного вала;
• Крутящий момент — подбирается с техническим запасом;
• Рабочее давление воздуха — обычно соответствует параметрам пневмосети;
• Тип действия — двойное действие либо возвратная пружина;
• Условия среды — температура, влажность, запылённость, наличие агрессивных факторов;
• Дополнительная комплектация — ручной дублёр, блок концевых выключателей, позиционер, электромагнитный клапан.

Пневмоприводы RUSHWORK

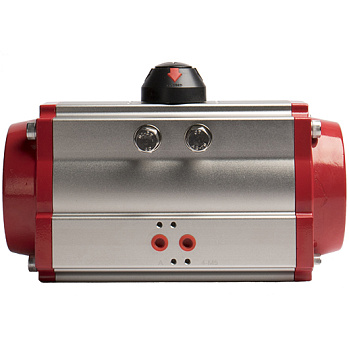

В каталоге Ventermo представлены приводы пневматические RUSHWORK с алюминиевым корпусом и монтажным интерфейсом ISO 5211. Доступны модели серии 930-DA двойного действия, а также серия 930-SR с возвратной пружиной. Это позволяет подобрать исполнительный механизм как для стандартной автоматизации, так и для систем с заданным аварийным положением арматуры.

Чтобы купить пневматический привод для шарового крана или дискового затвора, сопоставьте характеристики механизма с паспортными данными арматуры. Учитывайте диаметр условного прохода, рабочее давление, требуемый крутящий момент, число циклов и необходимость установки дополнительного оборудования. Корректный подбор обеспечит надёжное управление потоком и длительную эксплуатацию трубопроводной системы.
