Вентили запорные: надёжная арматура для промышленных трубопроводов

Вентили запорные представляют собой многооборотную трубопроводную арматуру, предназначенную для полного перекрытия потока рабочей среды — жидкости, газа или пара. Конструкция работает по принципу «открыто-закрыто», обеспечивая герметичность в закрытом положении и минимальное гидравлическое сопротивление в открытом. В отличие от задвижек, запорные вентили не предназначены для длительной работы в промежуточных положениях, хотя допускают кратковременное использование для грубой регулировки расхода.

Где применяются запорные вентили

Запорная арматура этого типа широко востребована в промышленном секторе, особенно на участках с высокими температурами и давлением. Вентили чаще всего устанавливают на паропроводах, технологических линиях химических и нефтегазовых производств, в энергетике и системах теплоснабжения. Плавное открытие и закрытие штока позволяет избежать гидроударов, что критически важно для трубопроводов с температурой рабочей среды от 200 °C и выше.

Основные сферы использования:

• Паровые системы котельных и ТЭЦ
• Технологические трубопроводы химических производств
• Нефтегазовая отрасль (магистральные и внутрицеховые линии)
• Системы горячего и холодного водоснабжения промышленных объектов
• Тепловые пункты и узлы учёта тепловой энергии
• Пищевая и фармацевтическая промышленность (вентили из нержавеющей стали)

Конструктивные особенности вентилей

Корпус запорного вентиля изготавливается из чугуна, углеродистой или нержавеющей стали в зависимости от условий эксплуатации. Присоединение к трубопроводу чаще всего фланцевое по ГОСТ или DIN, реже — резьбовое (муфтовое) для малых диаметров DN10–DN50 или под приварку для высоконапорных линий.

Запорный элемент представляет собой диск (тарелку), который прижимается к седлу корпуса, обеспечивая герметизацию потока. Управление осуществляется вручную с помощью штурвала через шток и резьбовую пару. На больших диаметрах (от DN150) для снижения усилия устанавливаются редукторы, а также возможна автоматизация с помощью электропривода или пневмопривода.

Уплотнение по штоку выполняется сальниковым (графит, PTFE) или сильфонным. Сильфонные вентили предпочтительны для работы с агрессивными, токсичными или дорогостоящими средами, где недопустимы утечки через сальник.

Типы вентилей по конструкции и назначению

Промышленные вентили классифицируются по нескольким признакам:

• По типу уплотнения: сальниковые и сильфонные
• По материалу корпуса: чугунные, стальные (углеродистая сталь), нержавеющие
• По способу присоединения: фланцевые, резьбовые, под приварку
• По направлению потока: проходные (прямые) и угловые (поворот потока на 90°)
• По функционалу: запорные и запорно-регулирующие

Вентили запорно-регулирующие допускают не только полное перекрытие, но и частичное ограничение потока, что расширяет область их применения в системах, где требуется грубая настройка расхода без установки отдельного регулирующего клапана.

Преимущества использования вентилей

Запорные вентили обладают рядом эксплуатационных преимуществ, делающих их незаменимыми в промышленных трубопроводных системах:

• Высокая герметичность закрытия (класс А по ГОСТ 9544)
• Ремонтопригодность: возможна замена сальника, сильфона или уплотнительных колец без демонтажа корпуса
• Устойчивость к высоким давлениям до PN40 (40 бар) и температурам от −60 до +450 °C
• Плавное регулирование потока, исключающее гидравлические удары
• Компактность по сравнению с задвижками аналогичного диаметра
• Возможность работы в любом положении на трубопроводе

Как выбрать вентиль для трубопровода

При подборе запорной арматуры необходимо учитывать параметры рабочей среды и условия монтажа. Ключевые критерии выбора:

• Диаметр трубопровода (DN): от DN10 до DN500 в зависимости от модели
• Номинальное давление (PN): PN16, PN25, PN40 — должно превышать рабочее давление в системе
• Температурный диапазон: для пара и перегретых сред требуются вентили из углеродистой или нержавеющей стали
• Тип рабочей среды: вода, пар, газ, агрессивные жидкости — влияет на выбор материала корпуса и уплотнений
• Способ присоединения: фланцы, резьба или сварка — определяется проектом трубопровода
• Тип управления: ручной штурвал, редуктор, электропривод — для автоматизированных систем

Для защиты вентиля от механических примесей (окалина, ржавчина, песок) рекомендуется устанавливать перед ним сетчатый фильтр. Это продлевает срок службы уплотнительных поверхностей и снижает риск заклинивания диска в седле.

Популярные производители и модели

На российском рынке промышленной арматуры широко представлены вентили отечественных и импортных брендов. Среди надёжных поставщиков — компании Rushwork, АСТА, Zetkama, ЭКОН. Их продукция сертифицирована по ГОСТ и ТР ТС, соответствует требованиям промышленной безопасности.

Ходовые модели:

• Вентиль сильфонный АСТА В323 (чугун, PN16, DN15–DN100)
• Вентиль сильфонный АСТА В333 (углеродистая сталь, PN40, DN15–DN500)
• Вентиль сальниковый Zetkama 215A (чугун, PN16, DN15–DN150)
• Вентиль сальниковый ЭКОН В513 (чугун, PN16)

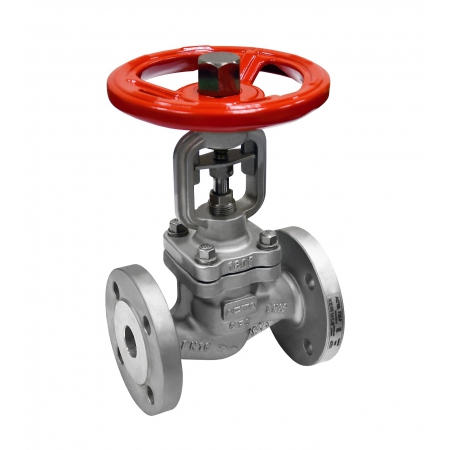

• Вентиль сильфонный запорно-регулирующий АСТА В443 (нержавеющая сталь, PN40)

Монтаж и обслуживание

Установка вентилей не требует специального инструмента, но должна выполняться квалифицированным персоналом с соблюдением требований ПБ 03-576-03. Перед монтажом необходимо проверить отсутствие повреждений корпуса, чистоту фланцевых поверхностей и соответствие маркировки проектным данным.

В процессе эксплуатации рекомендуется:

• Периодически проверять герметичность соединений и сальникового уплотнения
• Смазывать резьбовые пары штока для лёгкости хода
• При появлении протечек через сальник — подтянуть сальниковую гайку или заменить набивку
• Не использовать вентиль как опору для трубопровода или оборудования
• Избегать работы в промежуточных положениях при высоких перепадах давления

Своевременное техническое обслуживание увеличивает ресурс арматуры до 10–15 лет и более в зависимости от интенсивности эксплуатации.

Где купить вентили запорные с доставкой

В каталоге Ventermo представлены вентили сильфонные и сальниковые от проверенных производителей. Вся арматура в наличии на складе, возможна отгрузка в день заказа. Доставка осуществляется по всей России транспортными компаниями. Для оптовых покупателей действуют специальные условия и скидки.

Запорные вентили — это надёжное решение для промышленных трубопроводов, сочетающее герметичность, ремонтопригодность и устойчивость к экстремальным условиям. Правильный подбор и монтаж обеспечат бесперебойную работу системы на протяжении многих лет.
