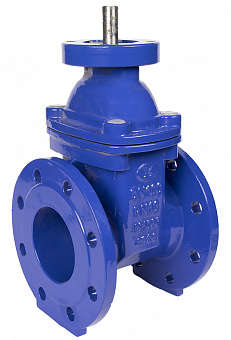

Задвижки чугунные клиновые: классическое решение для магистральных трубопроводов

Для систем водоснабжения, отопления и промышленных коммуникаций диаметром от DN50 до DN1200 оптимальным выбором остаются задвижки чугунные клиновые. Эта многооборотная запорная арматура обеспечивает минимальное гидравлическое сопротивление, надёжное перекрытие потока и долгий срок службы при работе с водой, паром и нейтральными средами.

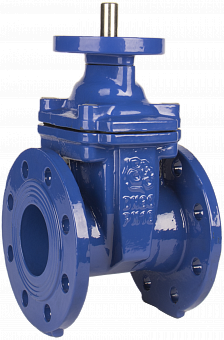

Устройство и принцип работы клиновой задвижки

Конструкция клиновой задвижки включает следующие основные узлы:

• Корпус — из серого чугуна (СЧ20) или высокопрочного чугуна (ВЧ50), с фланцевым присоединением по ГОСТ 12815;
• Клин — цельный или двухдисковый, с обрезиненной поверхностью или металлическим уплотнением;
• Шпиндель — выдвижной или невыдвижной, передаёт крутящий момент от штурвала к клину;
• Ходовая гайка — преобразует вращение шпинделя в поступательное движение клина;
• Штурвал — для ручного управления, при больших диаметрах — редуктор или электропривод;
• Крышка — съёмная, для доступа к внутренним узлам при ремонте.

Принцип действия основан на перемещении клина перпендикулярно потоку. При вращении штурвала шпиндель поднимает клин, открывая проходное сечение. В полностью открытом положении диск не выступает в трубопровод, обеспечивая минимальные потери давления. Для закрытия клин опускается и плотно прижимается к седлам, перекрывая поток.

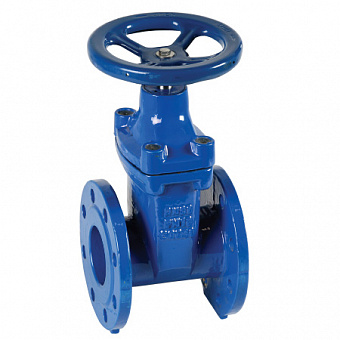

Преимущества чугунных клиновых задвижек

По сравнению с другой запорной арматурой, задвижки чугунные клиновые обладают рядом эксплуатационных достоинств:

• Минимальное гидравлическое сопротивление — в открытом положении проходное сечение равно диаметру трубопровода;
• Надёжность и долговечность — ресурс до 20–30 лет при правильной эксплуатации;
• Универсальность — работа с водой, паром, нейтральными жидкостями и газами;
• Простота конструкции — минимум движущихся частей, высокая ремонтопригодность;
• Двусторонняя герметичность — перекрытие потока в обоих направлениях;
• Плавный ход — предотвращение гидроударов при открытии/закрытии;
• Доступная стоимость — оптимальное соотношение цены и качества для магистральных сетей.

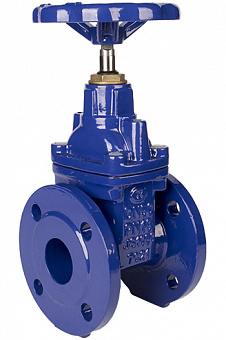

Задвижка клиновая с невыдвижным шпинделем: особенности конструкции

Особую популярность в коммунальном хозяйстве получила задвижка клиновая с невыдвижным шпинделем. В такой конструкции резьбовая часть шпинделя постоянно находится внутри корпуса и погружена в рабочую среду. При вращении штурвала клин перемещается по резьбе, но шпиндель не выходит за габариты корпуса.

Ключевые преимущества задвижки клиновой с невыдвижным шпинделем:

• Компактность — меньшая строительная высота по сравнению с моделями с выдвижным шпинделем;
• Применение в ограниченном пространстве — идеальны для колодцев, подземных коммуникаций, камер;
• Защита резьбы — ходовой узел не контактирует с внешней средой, меньше подвержен загрязнениям;
• Экономия места — возможность установки в стеснённых условиях, на «елках» нефтяных скважин;
• Чистота среды — отсутствие контакта резьбы с атмосферой предотвращает попадание загрязнений в трубопровод.

Однако стоит учитывать, что задвижка клиновая с невыдвижным шпинделем имеет ограничения: ходовой узел погружён в среду, что затрудняет визуальный контроль и обслуживание. Такие модели не рекомендуются для агрессивных сред и ответственных объектов с высокими требованиями к надёжности.

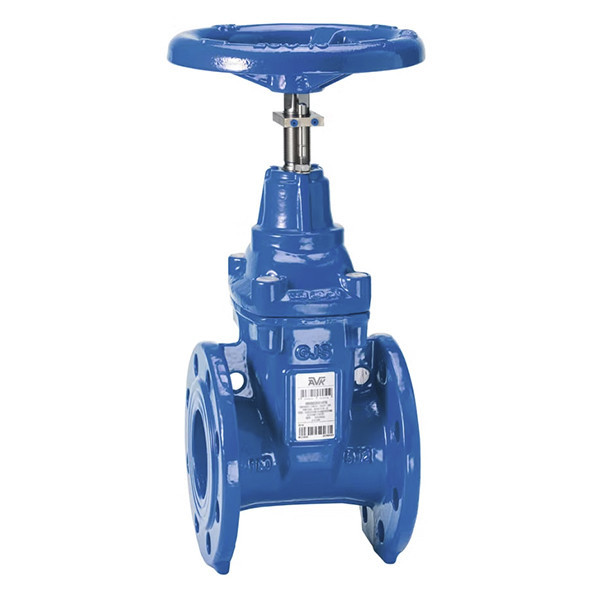

Область применения

Клиновые задвижки из чугуна широко используются в следующих отраслях:

• Водоснабжение и водоотведение — магистральные сети ХВС/ГВС, насосные станции, распределительные узлы;
• Теплоснабжение — тепловые сети, котельные, ИТП с рабочей температурой до +120°С;
• Промышленность — перекачка нейтральных жидкостей, технологические линии, системы охлаждения;
• Коммунальное хозяйство — внутриквартальные сети, колодцы, задвижки для подземной установки;
• Нефтегазовая отрасль — фонтанные задвижки, магистральные трубопроводы с нефтью и нефтепродуктами.

Для агрессивных сред применяются стальные задвижки с нержавеющим покрытием, а для пищевой промышленности — модели из нержавеющей стали с уплотнением PTFE.

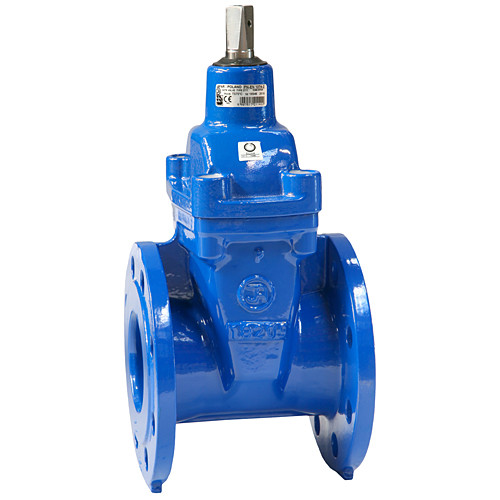

Как выбрать клиновую задвижку

При подборе арматуры учитывайте следующие параметры:

1. Номинальный диаметр (DN) — от DN50 до DN1200, для больших диаметров — задвижки с редуктором;
2. Давление (PN) — PN10, PN16, PN25, для высоких давлений — усиленные фланцевые исполнения;
3. Тип шпинделя — выдвижной (для надземной установки с контролем состояния) или невыдвижной (для колодцев и стеснённых условий);
4. Материал корпуса — серый чугун (СЧ20) для стандартных условий, высокопрочный чугун (ВЧ50) для повышенных нагрузок;
5. Тип клина — цельный обрезиненный (для воды), двухдисковый (для пара и высоких температур);
6. Уплотнение — EPDM (вода), NBR (нефтепродукты), металл-по-металлу (пар, высокие температуры);
7. Климатическое исполнение — У1, УХЛ1 для уличной установки при температурах от -40°С до +60°С;
8. Тип управления — ручной штурвал, редуктор (для DN≥300), электропривод (для автоматизации).

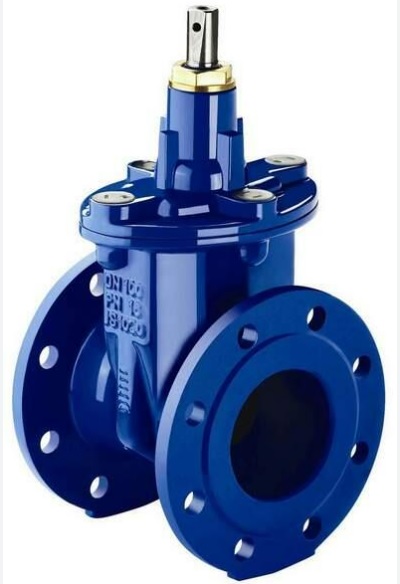

Монтаж и эксплуатация

Установка клиновой задвижки проводится на горизонтальных или вертикальных участках трубопровода. Перед монтажом рекомендуется проверить свободный ход штурвала и отсутствие повреждений уплотнений. Задвижка монтируется между фланцами трубопровода с установкой паронитовых или резиновых прокладок.

Порядок монтажа:

1. Очистите фланцы трубопровода от загрязнений и ржавчины;
2. Установите прокладки на фланцы задвижки;
3. Закрепите задвижку болтами, равномерно затягивая гайки крест-накрест;
4. Проверьте соосность с трубопроводом — перекосы недопустимы;
5. Проведите тестовое открытие/закрытие, убедитесь в плавности хода;
6. При необходимости установите электропривод и подключите к системе управления.

Для долговечной эксплуатации периодически смазывайте ходовой узел, проверяйте герметичность соединений и отсутствие утечек через шток. При заклинивании не прилагайте чрезмерное усилие — проверьте наличие отложений или коррозии.

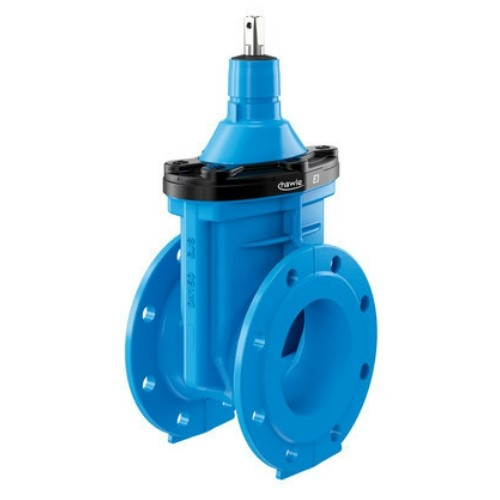

Популярные модели и производители

На российском рынке представлены задвижки чугунные клиновые от отечественных и импортных брендов:

• 30ч39бр, 30ч915бр — классические двухдисковые задвижки с невыдвижным шпинделем;
• 30с514нж, 30с941нж — стальные клиновые задвижки для пара и высоких давлений;
• VALTEC, Bugatti — итальянские задвижки с обрезиненным клином для водоснабжения;
• САЗ «Авангард», «Арматэк» — российские производители с полным циклом изготовления.

Большинство моделей поставляются с ручным штурвалом, но доступна комплектация редукторами и электроприводами для автоматизации процессов.

Где купить задвижку клиновую

Если вы хотите купить задвижку клиновую для водоснабжения, отопления или промышленных нужд, в каталоге Ventermo представлен широкий выбор чугунных и стальных моделей. Мы предлагаем арматуру для DN50–DN1200, PN10–PN25, с различными типами шпинделя, уплотнения и управления.

Чтобы купить задвижку клиновую по оптимальной цене, оставьте заявку на подбор — наши инженеры помогут выбрать модель под рабочие параметры, давление и тип среды, а также рассчитают сроки поставки и стоимость комплекта с электроприводом.

Не знаете, какую задвижку выбрать? Наши специалисты проконсультируют по всем вопросам: от типа шпинделя до совместимости с существующими трубопроводами. Купить задвижку клиновую у нас — это гарантия качества, наличие на складе и оперативная доставка по России.
