Вентили запорные сальниковые

Вентили запорные сальниковые — классический тип многооборотной трубопроводной арматуры, в котором герметизация штока обеспечивается сальниковым узлом с набивкой из графита, фторопласта или резины. Такие вентили широко применяют в системах отопления, водоснабжения, паропроводах и промышленных трубопроводах диаметром от DN10 до DN300 при давлениях до PN25 и температурах до +300 °C.

Назначение и области применения

Сальниковые запорные вентили используют для полного перекрытия или открытия потока рабочей среды в трубопроводах с водой, паром, маслом, неагрессивными газами и жидкостями общепромышленного назначения. Конструкция позволяет устанавливать арматуру как на горизонтальных, так и на вертикальных участках труб.

Типовые сферы применения:

• Системы отопления и теплоснабжения: ИТП, котельные, тепловые сети, системы с горячей водой и паром до +250 °C.
• Водоснабжение и водоотведение: холодное и горячее водоснабжение зданий, промышленных объектов и коммунальной инфраструктуры.
• Паропроводы низкого и среднего давления: технологические линии с насыщенным паром до 16 бар.
• Промышленные трубопроводы: маслопроводы, линии с неагрессивными химическими средами, воздуховоды.
• ЖКХ и бытовые системы: многоквартирные дома, административные здания, объекты инфраструктуры.

Вентили запорные сальниковые оптимальны для систем, где допустимо периодическое обслуживание уплотнения штока и не требуются экстремальные показатели герметичности по классу А.

Конструкция и устройство

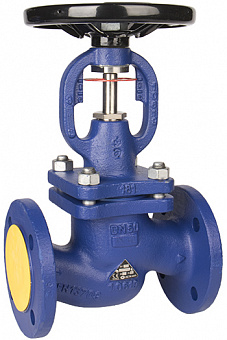

Сальниковый вентиль состоит из корпуса, крышки, шпинделя (штока), золотника (диска), седла, сальникового узла и маховика (штурвала). Корпус изготавливают из серого чугуна, углеродистой или нержавеющей стали в зависимости от рабочей среды и давления.

Основные элементы конструкции:

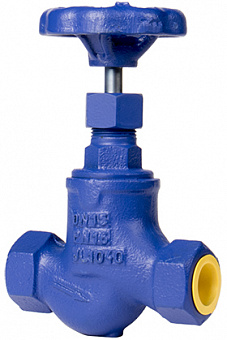

• Корпус и крышка. Литые из чугуна или стали, с фланцевым, резьбовым или приварным присоединением к трубопроводу.
• Золотник (диск). Запорный элемент, который прижимается к седлу при закрытии вентиля. Уплотнение может быть мягким (резина, EPDM) или металлическим.
• Шпиндель (шток). Резьбовой вал, соединённый с маховиком через ходовую гайку. При вращении штурвала шток перемещается поступательно, поднимая или опуская золотник.
• Сальниковый узел. Камера в крышке, заполненная сальниковой набивкой (армированный графит, фторопласт, паронит, резина). Набивка поджимается гайкой или бугелем, обеспечивая герметичность по штоку.
• Седло. Уплотнительная поверхность в корпусе, по которой перемещается золотник. Изготавливается из бронзы, нержавеющей или углеродистой стали.

Вентили запорные сальниковые работают по принципу поступательного перемещения золотника вдоль оси потока: при вращении маховика по часовой стрелке шток опускается, золотник прижимается к седлу, перекрывая проходное сечение.

Принцип работы

Принцип действия сальникового вентиля основан на передаче вращательного движения от маховика к шпинделю через резьбовую пару. Шпиндель, ввинчиваясь в неподвижную гайку, перемещается вдоль оси и перемещает золотник относительно седла.

Последовательность работы:

• Закрытие. Поворот маховика по часовой стрелке опускает шток, золотник плотно прижимается к седлу, поток рабочей среды перекрывается.
• Открытие. Вращение маховика против часовой стрелки поднимает шток, золотник отходит от седла, среда свободно проходит через вентиль.
• Регулировка потока. Промежуточное положение золотника позволяет частично открывать проходное сечение, регулируя расход среды (хотя вентили преимущественно используются как запорные, а не регулирующие).

Вентили запорные сальниковые обеспечивают герметичность за счёт сальниковой набивки, которая обжимается вокруг штока и предотвращает утечки рабочей среды в атмосферу через зазор между штоком и крышкой.

Преимущества сальниковых вентилей

Сальниковая конструкция — проверенное временем решение с рядом практических достоинств для типовых промышленных и коммунальных систем.

Ключевые преимущества:

• Простота конструкции. Минимум деталей, понятное устройство, лёгкость в монтаже и эксплуатации.
• Ремонтопригодность. При появлении микротечей по штоку можно подтянуть сальник или заменить набивку без демонтажа вентиля с трубопровода.
• Доступная стоимость. Сальниковые вентили дешевле сильфонных аналогов при сопоставимых диаметрах и давлениях.
• Универсальность. Подходят для широкого диапазона сред: вода, пар, масло, воздух, неагрессивные газы и жидкости.
• Компактность. Небольшая строительная высота, возможность установки в стеснённых условиях.
• Гибкость монтажа. Допускается горизонтальная и вертикальная установка, в том числе на труднодоступных участках.

Вентили запорные сальниковые особенно востребованы в системах, где важны бюджетность, простота обслуживания и возможность оперативного ремонта уплотнения.

Технические характеристики

Типовые параметры сальниковых запорных вентилей:

• Номинальный диаметр: DN10–DN300 (наиболее распространены DN15–DN150).
• Номинальное давление: PN16, PN25 (до 25 бар).
• Рабочая температура: от −40 до +300 °C в зависимости от материала корпуса и типа набивки.
• Материалы корпуса: серый чугун, углеродистая сталь, нержавеющая сталь.
• Тип присоединения: фланцевое, резьбовое, под приварку.
• Материал сальниковой набивки: армированный графит, фторопласт (PTFE), паронит, резина (EPDM).
• Управление: ручной маховик, при больших диаметрах — редуктор или электропривод.

Вентили запорные сальниковые выпускаются в проходном и угловом исполнении, с мягким или металлическим уплотнением золотника, в стандартном и специальном исполнении для повышенных температур и давлений.

Недостатки и ограничения

При всех достоинствах сальниковая конструкция имеет ряд особенностей, которые важно учитывать при выборе арматуры.

Основные недостатки:

• Возможность подтекания по штоку. Со временем набивка изнашивается, сдавливается, что может приводить к микротечам, особенно при вибрации и частых циклах.
• Необходимость обслуживания. Требуется периодическая подтяжка сальника и замена набивки, в отличие от сильфонных вентилей с «вечным» уплотнением.
• Ограничения по средам. Не рекомендуется применять для токсичных, взрыво- и пожароопасных, агрессивных сред, где недопустимы даже минимальные утечки.
• Меньший ресурс. Срок службы сальникового уплотнения обычно ниже, чем у сильфонного (15–25 лет против 25–30+ лет при интенсивной эксплуатации).

Вентили запорные сальниковые оптимальны для нетоксичных, неагрессивных сред и систем, где допустимо плановое обслуживание уплотнения.

Критерии выбора

При подборе сальникового вентиля учитывают параметры системы и условия эксплуатации.

Основные критерии:

• Рабочая среда. Для воды и пара подходят чугунные и углеродистые корпуса; для более агрессивных сред — нержавеющая сталь и специальная набивка.
• Давление и температура. Для PN16 и температур до +200 °C достаточно стандартных исполнений; для PN25 и температур выше +250 °C — усиленные модели из стали.
• Диаметр трубопровода. Для DN10–DN50 часто используют резьбовые вентили, для DN65–DN300 — фланцевые с маховиком или редуктором.
• Требования к герметичности. Для систем с повышенными требованиями к экологии и безопасности предпочтительны сильфонные вентили.
• Условия обслуживания. При возможности регулярного осмотра и подтяжки сальника сальниковые вентили — экономичное и надёжное решение.

Вентили запорные сальниковые от производителей RUSHWORK, Zetkama, ЭКОН широко применяются в котельных, ИТП, системах водоснабжения и промышленных трубопроводах по всей России.

Монтаж и эксплуатация

Правильный монтаж и своевременное обслуживание продлевают срок службы сальникового вентиля и сохраняют герметичность системы.

Рекомендации по монтажу:

• Устанавливать вентиль на прямом участке трубопровода, без перекосов и изгибающих нагрузок на корпус.
• Соблюдать направление потока, указанное стрелкой на корпусе.
• Перед монтажом очистить трубопровод от окалины, стружки и загрязнений, установить сетчатый фильтр перед вентилем.
• Затягивать фланцевые или резьбовые соединения равномерно, без перетяжки, с подходящими уплотнительными материалами.
• При вертикальной установке обеспечить доступ к маховику и сальниковому узлу для обслуживания.

Эксплуатация:

• Регулярно осматривать сальниковый узел на предмет микротечей по штоку.
• При появлении подтеканий подтянуть сальниковую гайку моментом 15–30 Нм (в зависимости от модели).
• При значительном износе заменить сальниковую набивку без демонтажа вентиля.
• Периодически проверять плавность хода маховика и отсутствие заеданий штока.

Вентили запорные сальниковые при правильном обслуживании служат 15–25 лет, выдерживая 5000–10000 циклов открытия/закрытия.
