Счётчики воды

Современные приборы учёта воды — обязательный элемент любой системы водоснабжения, позволяющий точно измерять объём потребляемых ресурсов и контролировать расходы. Счётчики воды представлены в широком ассортименте: от турбинных и электромагнитных моделей до комбинированных решений, что обеспечивает подбор оптимального оборудования под любые задачи — от квартир и коттеджей до котельных, насосных станций и промышленных предприятий.

Виды счётчиков воды и принцип действия

В зависимости от заложенного физического принципа все приборы учёта делятся на несколько основных типов:

• Механические (тахометрические): работают за счёт вращения крыльчатки или турбины под воздействием потока воды. Число оборотов преобразуется в объём прошедшей жидкости.
• Электромагнитные: используют явление электромагнитной индукции — в движущейся электропроводящей среде индуцируется ЭДС, пропорциональная скорости потока.
• Ультразвуковые: измеряют разницу во времени прохождения ультразвукового сигнала по направлению потока и против него.
• Вихревые: фиксируют частоту возникновения вихрей за обтекаемым телом, помещённым в поток, что прямо пропорционально расходу.

Для промышленного применения наиболее востребованы турбинные и электромагнитные модели, обеспечивающие высокую точность в диапазоне расходов от 0,5 до 3000 м³/ч.

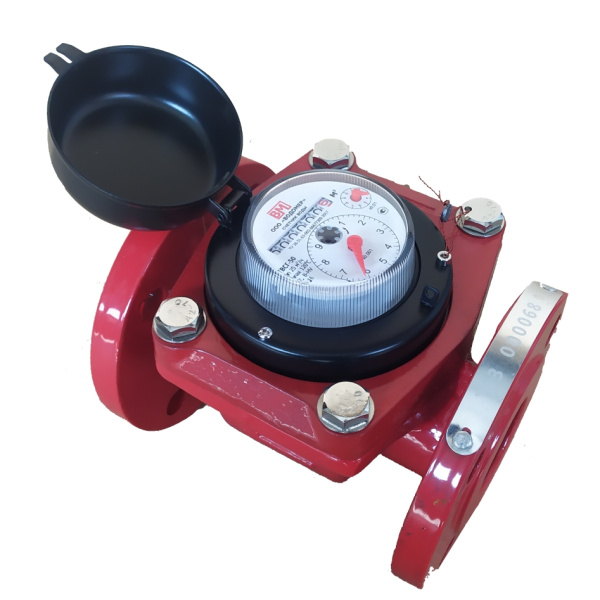

Турбинные счётчики воды

Турбинные приборы — классическое решение для коммерческого учёта на объектах с высоким расходом. Поток воды вращает турбину с лопастями, расположенными под расчётным углом, что обеспечивает минимальное сопротивление и стабильную работу даже при низких скоростях.

Ключевые особенности:

• Условный диаметр (DN): от 40 до 500 мм.
• Рабочее давление: PN16 (1,6 МПа).
• Метрологический класс: B (±2–5%) по ГОСТ Р 50601-93.
• Диапазон температур: холодная вода до +50°C, горячая — до +150°C.
• Срок службы: более 12 лет при межповерочном интервале 6 лет.
• Исполнение: фланцевое по ГОСТ 33259, с импульсным выходом или без.

В каталоге «Вентермо» представлены модели ВСХН, ВСГН, ВСТН, ВСХНК и другие — для холодной, горячей и комбинированной воды.

Комбинированные турбинные счётчики

Комбинированные приборы сочетают в одном корпусе два измерительных элемента: крыльчатый для малых расходов и турбинный для больших. Это обеспечивает высокую точность учёта в широком диапазоне — от минимального до максимального расхода.

Преимущества комбинированных моделей:

• Точный учёт при переменном расходе (ночью — минимум, днём — пик).
• Один прибор вместо двух — экономия места и затрат на монтаж.
• Автоматическое переключение между измерительными каналами.
• Подходят для объектов с неравномерным потреблением: жилые комплексы, гостиницы, торговые центры.

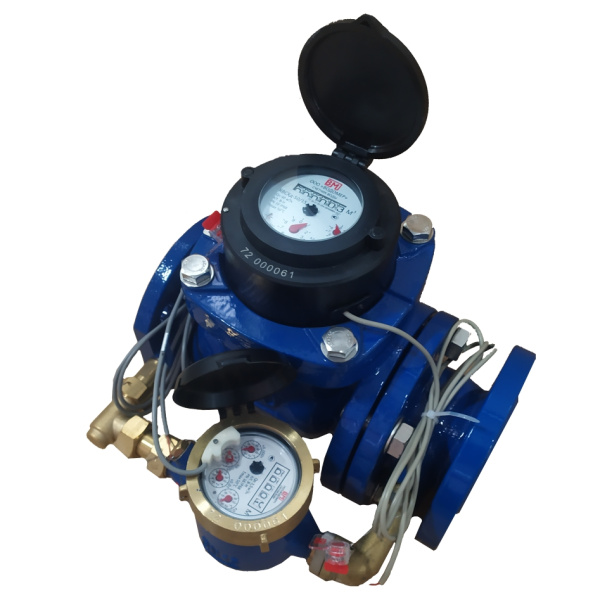

Популярные серии: ВСХНК, ВСХНКд, КВСХд с DN от 50 до 150 мм.

Электромагнитные расходомеры

Электромагнитные приборы — современное решение для учёта электропроводящих жидкостей, включая воду, сточные воды и технологические растворы. Принцип действия основан на законе электромагнитной индукции Фарадея.

Основные преимущества:

• Высокая точность измерений (класс 1, ±1%).
• Отсутствие подвижных частей — нет износа и сопротивления потоку.
• Широкий диапазон расходов: от 0,1 до 10 м/с скорости потока.
• Возможность работы с загрязнёнными средами и взвесями.
• Цифровой выход (RS485, M-Bus, HART) для интеграции в АСКУЭ.
• Диапазон температур: от 0 до +90°C (для воды).

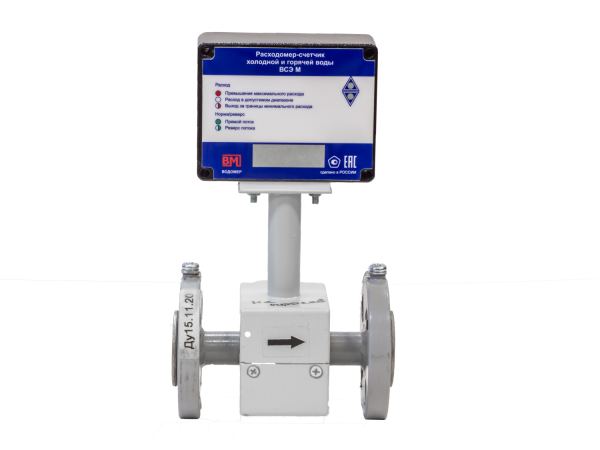

В ассортименте — модель ВСЭ-М с DN от 15 до 300 мм, подходящая для промышленных и коммунальных систем.

Сферы применения счётчиков воды

Приборы учёта востребованы в отраслях, где требуется точное измерение объёмов потребляемой воды:

• Промышленные предприятия: учёт воды в технологических процессах, системах охлаждения и водоподготовки.
• Котельные и ТЭЦ: контроль расхода в подающих и обратных трубопроводах систем теплоснабжения.
• Насосные станции: мониторинг производительности и оптимизация работы оборудования.
• Системы ЖКХ: коммерческий учёт на вводах многоквартирных домов, в районных узлах и ЦТП.
• Ирригация и мелиорация: измерение объёмов воды для сельскохозяйственных нужд.
• Пожаротушение: контроль расхода в системах противопожарного водоснабжения.

Благодаря широкому диапазону диаметров (DN15–DN500) и расходов счетчики воды охватывают практически все задачи промышленного и коммунального учёта.

Как выбрать счётчик воды

При подборе оборудования учитывайте следующие параметры:

1. Диаметр трубопровода (DN): должен соответствовать условному проходу прибора (15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм и более).
2. Тип среды: холодная вода (до +50°C), горячая (до +95–150°C) или универсальная.
3. Максимальный и минимальный расход: убедитесь, что рабочий диапазон системы укладывается в пределы Qmin–Qmax выбранной модели.
4. Давление в системе: номинальное давление счётчика (PN16) должно превышать рабочее давление трубопровода.
5. Необходимость дистанционной передачи данных: при наличии требований к автоматизации выбирайте модели с импульсным или цифровым выходом.
6. Строительная длина: убедитесь, что прибор поместится в отведённое место на трубопроводе.
7. Точность измерений: для коммерческого учёта выбирайте класс B или выше.

Консультация со специалистом поможет избежать ошибок и подобрать оптимальное решение под ваши задачи.

Экономическая эффективность

Установка приборов учёта даёт быстрый экономический эффект:

• Снижение неучтённых потерь воды на 25–35% за счёт высокой точности измерений.
• Окупаемость вложений за 1–2 года благодаря экономии на ресурсах и штрафам за перерасход.
• Сокращение эксплуатационных расходов: длительный срок службы и редкие поверки уменьшают затраты на обслуживание.
• Возможность оптимизации режимов работы оборудования на основе точных данных о расходе.

Монтаж и эксплуатация

Для корректной работы счётчика важно соблюдать правила монтажа:

• Устанавливайте прибор на прямом участке трубопровода: минимум 5 диаметров до счётчика и 3 диаметра после.
• Обеспечьте горизонтальное или вертикальное положение (в зависимости от модели) без перекосов.
• Перед счётчиком установите фильтр грубой очистки для защиты от механических примесей.
• Предусмотрите запорную арматуру до и после прибора для удобства обслуживания и поверки.
• Регулярно проверяйте герметичность соединений и состояние счётного механизма.
• Соблюдайте межповерочный интервал (6 лет для большинства моделей).

При соблюдении этих требований счётчики воды служат более 12 лет без потери точности.

Где купить счётчики воды

Компания «Вентермо» предлагает широкий ассортимент приборов учёта для промышленных и коммунальных систем. В каталоге представлены турбинные, комбинированные и электромагнитные модели с DN от 15 до 500 мм, с механическими и электронными счётными механизмами, с возможностью интеграции в системы диспетчеризации.

Наши преимущества:

• Официальная гарантия от производителей.
• Сертификаты соответствия и паспорта на каждую единицу оборудования.
• Помощь в подборе модели под ваши технические требования.
• Быстрая доставка по России и странам СНГ.

Оставьте заявку на сайте или свяжитесь с менеджером, чтобы получить консультацию и оформить заказ на счётчики воды по выгодной цене.
