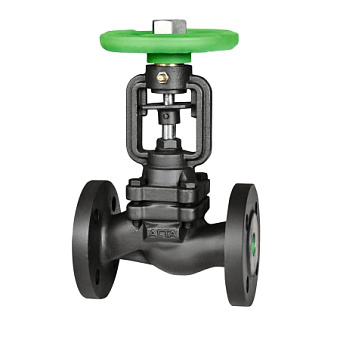

Вентиль сильфонный АСТА В333, фланцевый, корпус углеродистая сталь, PN40
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN15 PN40
Нет в наличии
Артикул
:
B333-015-40
Диаметр DN
:
DN15
13 371 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN20 PN40
Нет в наличии
Артикул
:
B333-020-40
Диаметр DN
:
DN20
14 545 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN25 PN40
Нет в наличии
Артикул
:
B333-025-40
Диаметр DN
:
DN25
15 268 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN32 PN40
Нет в наличии
Артикул
:
B333-032-40
Диаметр DN
:
DN32
19 695 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN40 PN40
Нет в наличии
Артикул
:
B333-040-40
Диаметр DN
:
DN40
22 586 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN50 PN40
Нет в наличии
Артикул
:
B333-050-40
Диаметр DN
:
DN50
27 645 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN65 PN40
Нет в наличии
Артикул
:
B333-065-40
Диаметр DN
:
DN65
39 752 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN80 PN40
Нет в наличии
Артикул
:
B333-080-40
Диаметр DN
:
DN80
49 961 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN100 PN40
Нет в наличии
Артикул
:
B333-100-40
Диаметр DN
:
DN100
68 662 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN125 PN40
Нет в наличии
Артикул
:
B333-125-40
Диаметр DN
:
DN125
99 379 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN150 PN40
Нет в наличии
Артикул
:
B333-150-40
Диаметр DN
:
DN150
144 190 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN200 PN40
Нет в наличии
Артикул
:
B333-200-40
Диаметр DN
:
DN200
235 799 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN250 PN40
Нет в наличии
Артикул
:
B333-250-40
Диаметр DN
:
DN250
368 786 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN300 PN40
Нет в наличии
Артикул
:
B333-300-40
Диаметр DN
:
DN300
534 117 ₽/шт
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN350 PN40
Нет в наличии
Артикул
:
B333-350-40
Диаметр DN
:
DN350
по запросу
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN400 PN40
Нет в наличии
Артикул
:
B333-400-40
Диаметр DN
:
DN400
по запросу
Вентиль запорный стальной с сильфонным уплотнением АСТА В333 DN500 PN40
Нет в наличии
Артикул
:
B333-500-40
Диаметр DN
:
DN500
по запросу
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-015-40 | DN15 |
13 371 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-020-40 | DN20 |
14 545 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-025-40 | DN25 |
15 268 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-032-40 | DN32 |
19 695 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-040-40 | DN40 |
22 586 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-050-40 | DN50 |
27 645 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-065-40 | DN65 |
39 752 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-080-40 | DN80 |
49 961 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-100-40 | DN100 |
68 662 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-125-40 | DN125 |
99 379 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-150-40 | DN150 |
144 190 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-200-40 | DN200 |
235 799 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-250-40 | DN250 |
368 786 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-300-40 | DN300 |
534 117 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-350-40 | DN350 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-400-40 | DN400 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| B333-500-40 | DN500 |
по запросу
|
от 1 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Страна
—
РОССИЯ
Тип присоединения
—
Фланцевое
Конструкция уплотнения
—
Сильфонный
Материал корпуса
—
Углеродистая сталь (20Л/GS-C25+13Cr)
Рабочая среда
—
Пар, воздух, вода, нефтепродукты и другие среды, совместимые с материалами вентиля
Температура рабочей среды t° min (°C)
—
-40
Температура рабочей среды t° max (°C)
—
400
Материал вентиля
—
Нерж. сталь (1.4021)
Давление PN
—
PN40
Диаметр DN
—
DN15 – DN500
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Вентили - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем: технологических, пароконденсатных, водо- и теплоснабжения.
Особенности конструкции
- Седловое уплотнение «металл по металлу»
- Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания
- Аварийное сальниковое уплотнение
- Указатель положения «открыто/закрыто»
- Разгруженный плунжер для больших типоразмеров
- Невыдвижная конструкция штока
Технические характеристики
| Номинальный диаметр DN | 15-500 |
| Условное давление PN | 40 бар |
| Температура рабочей среды | От -40 °С до 400 °С |
| Рабочая среда | Пар, вода, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции вентиля |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
| Тип управления | Штурвал – стандарт Редуктор, электропривод |
Ограничения применения
| Давление рабочей среды | Максимальная температура рабочей среды |
|---|---|
| 23,8 бар | 400 °С |
| 27,6 бар | 300 °С |
| 33,3 бар | 200 °С |
| 37,1 бар | 100 °С |
| 40 бар | 50 °С |
Массогабаритные характеристики
| DN | L, мм | H, мм | H1, мм | ØW, мм | ØD, мм | ØD1, мм | ØD2, мм | n х Ød, мм | ISO фланец | Kvs, м3/ч | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 200 | 180 | 140 | 95 | 65 | 45 | 4х14 | F10 | 3,4 | 4,7 |
| 20 | 150 | 200 | 180 | 140 | 105 | 75 | 58 | 4х14 | F10 | 6,1 | 5,2 |
| 25 | 160 | 215 | 195 | 160 | 115 | 85 | 68 | 4х14 | F10 | 9,5 | 6,0 |
| 32 | 180 | 215 | 195 | 180 | 140 | 100 | 78 | 4х18 | F10 | 15,6 | 8,3 |
| 40 | 200 | 230 | 210 | 180 | 150 | 110 | 88 | 4х18 | F10 | 24,4 | 10,2 |
| 50 | 230 | 230 | 210 | 200 | 165 | 125 | 102 | 4х18 | F10 | 38,1 | 12,8 |
| 65 | 290 | 280 | 260 | 200 | 185 | 145 | 122 | 8х18 | F10 | 64,5 | 19,0 |
| 80 | 310 | 280 | 260 | 250 | 200 | 160 | 138 | 8х18 | F10 | 97,7 | 23,3 |
| 100 | 350 | 370 | 370 | 280 | 235 | 190 | 162 | 8х22 | F14 | 152,6 | 41,5 |
| 125 | 400 | 400 | 400 | 300 | 270 | 220 | 188 | 8х26 | F14 | 238,4 | 58,0 |
| 150 | 480 | 500 | 500 | 350 | 300 | 250 | 218 | 8х26 | F14 | 343,4 | 85,0 |
| 200 | 600 | 630 | 630 | 400 | 375 | 320 | 285 | 12х30 | F16 | 610,4 | 163,0 |
| 250 | 730 | 680 | 680 | 450 | 450 | 385 | 345 | 12х33 | F16 | 953,8 | 290,0 |
| 300 | 850 | 720 | 970 | 500 | 515 | 450 | 410 | 16х33 | F25 | 1373,4 | 450,0 |
| 350 | 980 | 1020 | 1020 | 600 | 580 | 510 | 465 | 16х36 | F25 | 1702,4 | 690,0 |
| 400 | 1100 | 1165 | 1165 | 650 | 660 | 585 | 535 | 16х39 | F25 | 2262,0 | 850,0 |
Спецификация материалов
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Углеродистая сталь GS-C25+13Cr |
| 2 | Плунжер | Нержавеющая сталь 20X13 |
| 3 | Шток | Нержавеющая сталь 20X13 |
| 4 | Уплотнение корпуса | Графит |
| 5 | Сильфон | Нержавеющая сталь 08X18H10 |
| 6 | Уплотнение штока | Графит |
| 7 | Крышка корпуса | Углеродистая сталь GS-C25+13Cr |
| 8 | Штурвал | Углеродистая сталь |
