Компенсатор РАШВОРК (RUSHWORK) 500 фланцевый, резиновый, PN10

Рашворк 500 — фланцевый резиновый компенсатор PN 10

Рашворк 500 — антивибрационный резиновый компенсатор с фланцевым присоединением для трубопроводных систем водоснабжения, отопления, холодоснабжения и технологических коммуникаций. Гибкая вставка снижает передачу вибрации от насосов, компенсирует небольшие смещения трубопровода и уменьшает нагрузку на соединительные элементы системы.

Изделие применяется на участках, где необходимо защитить трубопроводную арматуру, насосное оборудование, теплообменники и контрольно-измерительные приборы от шума, гидравлических колебаний и напряжений, возникающих при работе сети. Компенсатор Рашворк 500 устанавливают между фланцами без выполнения сварочных работ непосредственно на корпусе изделия.

Назначение и принцип работы

Во время эксплуатации трубопровод может изменять положение из-за температурного расширения, вибрации оборудования, монтажных отклонений или незначительной осадки опор. Эластичный корпус компенсатора воспринимает такие воздействия в пределах паспортных значений. Благодаря этому снижается риск возникновения чрезмерных нагрузок на фланцы, патрубки насосов и запорную арматуру.

Рашворк 500 одновременно выполняет функции гибкой вставки и виброкомпенсатора. Резиновая мембрана сглаживает пульсации потока и частично гасит структурный шум, который передаётся от работающего оборудования по трубам. Это особенно важно для насосных станций, тепловых пунктов, систем пожаротушения, водоподготовки и инженерных сетей зданий.

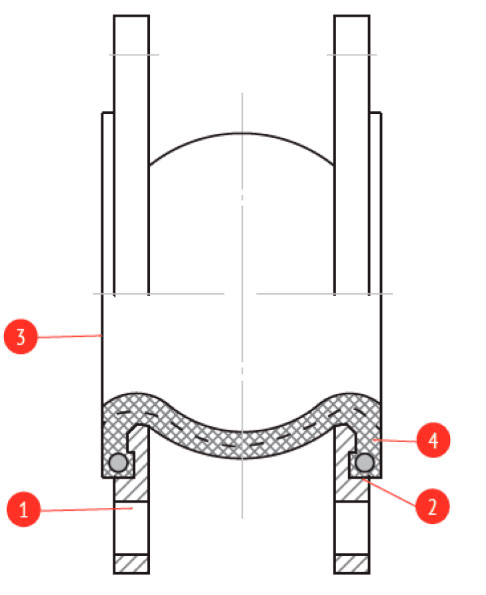

Конструкция компенсатора

Компенсатор имеет фланцевое исполнение Ф/Ф. Рабочая часть выполнена из эластомера EPDM и армирована нейлоновым кордом. Такое сочетание материалов обеспечивает необходимую гибкость сильфона, стойкость к рабочим деформациям и сохранение формы при штатной эксплуатации. Фланцы изготавливаются из оцинкованной углеродистой стали.

• резиновый корпус из EPDM для работы с водой и неагрессивными средами;
• нейлоновый корд, повышающий прочность и стабильность конструкции;
• фланцевое присоединение для быстрого монтажа на трубопроводе;
• номинальное давление PN 10 — до 10 бар;
• диаметры DN от 32 до 1200 мм;
• возможность компенсации осевых, боковых и угловых смещений в допустимых пределах.

Где применяется Рашворк 500

Резиновый виброкомпенсатор подбирают с учётом диаметра трубопровода, рабочего давления, температуры среды, характера перемещений и типа ответных фланцев. Рашворк 500 подходит для инженерных и промышленных систем, в которых требуется демпфировать вибрацию и обеспечить гибкое соединение оборудования с трубопроводом.

• насосные установки и повысительные станции;
• системы хозяйственно-питьевого и технического водоснабжения;
• контуры отопления, охлаждения и кондиционирования;
• тепловые пункты, котельные и ЦТП;
• трубопроводы пожаротушения;
• промышленные технологические линии с водой и совместимыми рабочими средами.

Рекомендации по монтажу

Перед установкой необходимо проверить соответствие условного прохода DN, давления PN, температуры и материала уплотнения условиям эксплуатации. Фланцы трубопровода должны быть соосны и расположены параллельно: не допускается принудительно растягивать, сжимать или скручивать компенсатор при монтаже. Рашворк 500 не предназначен для компенсации ошибок сборки трубопровода.

На участках с выраженными осевыми усилиями рекомендуется предусматривать неподвижные опоры и направляющие. Болтовые соединения затягивают равномерно крест-накрест, без перекоса фланцев. При необходимости обслуживания компенсатор должен оставаться доступным для визуального осмотра. Не следует использовать изделие при параметрах, превышающих паспортные ограничения по давлению, температуре и перемещениям.

Как выбрать фланцевый компенсатор

При заказе укажите требуемый DN, рабочее давление, температуру рабочей среды, тип трубопроводной системы и фактические смещения на участке. Для корректного выбора Рашворк 500 важно учитывать не только номинальный диаметр, но и направление перемещения: осевое сжатие или растяжение, боковое смещение, угловое отклонение. Если на трубопроводе установлены насосы, также следует оценить уровень вибрационной нагрузки.

Фланцевый резиновый компенсатор помогает повысить надёжность инженерной системы, уменьшить передачу вибраций и продлить срок службы подключённого оборудования. Рашворк 500 является практичным решением для трубопроводов PN 10, где требуется герметичное, эластичное и удобное в монтаже соединение.

Основные характеристики

Спецификация

Обозначение

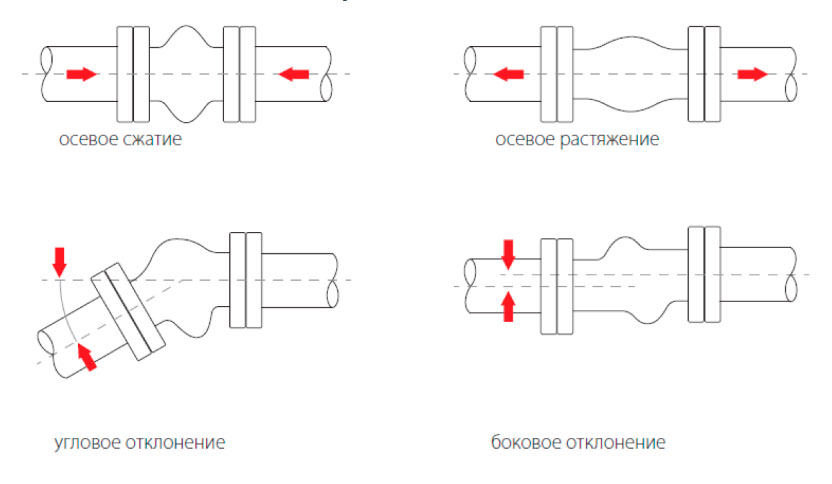

Диаграмма смещения

Допустимые смещения в рабочем режиме

(не являются допустимыми смещениями при монтаже)

PN10

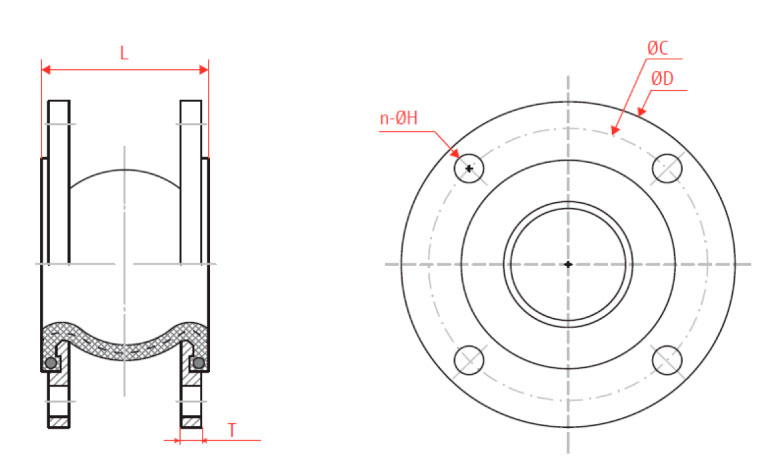

Основные размеры

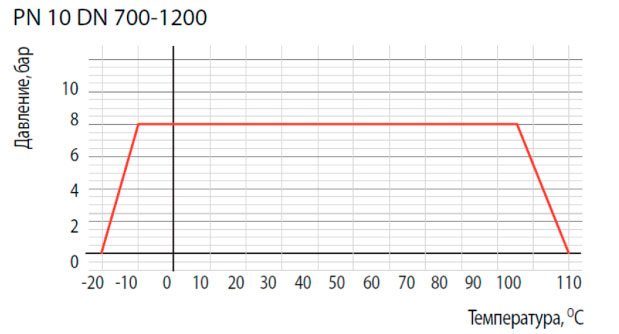

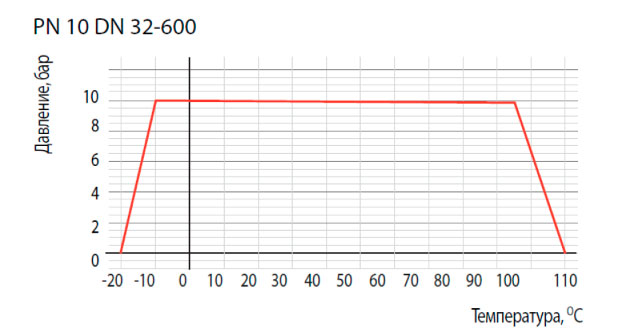

Графики зависимости Температура/давление
