Компенсатор РАШВОРК (RUSHWORK) 501 фланцевый, резиновый, PN16

Компенсатор РАШВОРК 501 фланцевый резиновый PN16

Рашворк 501 — резиновый фланцевый компенсатор для трубопроводных систем, работающих под давлением до PN16. Изделие предназначено для снижения вибрации, компенсации небольших осевых и боковых перемещений, а также защиты труб, насосного оборудования и запорной арматуры от динамических нагрузок.

Компенсатор устанавливается на участках инженерных сетей, где требуется повысить надежность соединений и уменьшить передачу шума от работающего оборудования. Эластичный корпус воспринимает вибрационные воздействия, возникающие при запуске и остановке насосов, изменении расхода рабочей среды или работе трубопровода в переходных режимах.

Назначение изделия

Фланцевый компенсатор РАШВОРК 501 применяется в системах холодного и горячего водоснабжения, отопления, вентиляции, кондиционирования, а также на промышленных объектах. Конструкция подходит для монтажа возле насосных агрегатов, теплообменников, вентиляторов, чиллеров и другого оборудования, создающего вибрационные нагрузки.

• снижение вибрации и структурного шума;
• компенсация температурного расширения трубопровода;
• уменьшение нагрузки на фланцевые соединения;
• защита оборудования от гидравлических ударов;
• поглощение небольших монтажных неточностей;
• повышение срока службы трубопроводной системы.

Конструктивные особенности

Компенсатор состоит из эластичного резинового элемента и фланцевых присоединительных частей. Гибкий корпус обеспечивает необходимую подвижность узла, а фланцевое исполнение позволяет быстро подключить изделие к трубопроводу с ответными фланцами соответствующего стандарта.

Рашворк 501 выпускается в различных типоразмерах, поэтому подобрать изделие можно для трубопроводов разного условного диаметра. В ассортименте встречаются модели с разными вариантами резиновой смеси, включая EPDM. Материал уплотняющего элемента выбирают с учетом температуры, давления и химических свойств рабочей среды.

Преимущества компенсатора

• Надежное соединение. Фланцевая конструкция обеспечивает стабильное крепление и удобство обслуживания.
• Виброизоляция. Эластичный корпус препятствует передаче колебаний на трубопровод и строительные конструкции.
• Универсальность. Изделие используется в коммунальных, климатических и промышленных инженерных системах.
• Простой монтаж. Установка выполняется между ответными фланцами с применением стандартного крепежа.
• Компенсация перемещений. Деталь помогает снизить напряжения, возникающие из-за температурных деформаций и вибрации.

Технические характеристики

Рабочие параметры компенсатора определяются конкретным типоразмером и исполнением. При подборе необходимо учитывать условный диаметр трубопровода, номинальное давление, температуру среды, материал резинового элемента и тип фланцевого присоединения.

• тип изделия — фланцевый резиновый компенсатор;
• серия — 501;
• номинальное давление — PN16;
• присоединение — фланцевое;
• рабочая среда — в соответствии с материалом эластомера;
• условный проход — выбирается по диаметру трубопровода.

Например, модель 501-065-16-EPDM-FF рассчитана на трубопровод с условным диаметром DN65 и номинальным давлением PN16. Перед заказом рекомендуется сверить монтажную длину, диаметр отверстий, межосевое расстояние и другие присоединительные размеры с проектной документацией.

Рекомендации по монтажу

Монтаж должен выполняться на предварительно выровненном участке трубопровода. Фланцы необходимо расположить соосно, не допуская растягивания, перекручивания или чрезмерного сжатия резинового корпуса. Компенсатор не следует использовать для исправления значительного смещения труб или для поддержания веса соседних участков системы.

1. Проверьте соответствие диаметра, давления и исполнения рабочим параметрам системы.
2. Очистите и выровняйте ответные фланцы перед установкой.
3. Разместите компенсатор между фланцами без перекоса.
4. Установите крепеж и затяните гайки равномерно крест-накрест.
5. После заполнения системы проверьте узел на герметичность.

Как выбрать РАШВОРК 501

Для корректного подбора сообщите специалисту условный диаметр трубопровода, рабочее давление и температуру, состав транспортируемой среды, тип присоединительных фланцев и требуемую монтажную длину. Если компенсатор устанавливается на насосе или другом виброактивном оборудовании, важно также учитывать характер и интенсивность нагрузок.

Купить Рашворк 501 можно для комплектации новых инженерных сетей, ремонта действующих коммуникаций и замены изношенных гибких соединений. Точный выбор типоразмера помогает обеспечить герметичность, снизить вибрацию и продлить срок службы трубопроводной арматуры и оборудования.

Основные характеристики

Спецификация

Обозначение

Диаграмма смещения

Допустимые смещения в рабочем режиме

(не являются допустимыми смещениями при монтаже)

PN16

Основные размеры

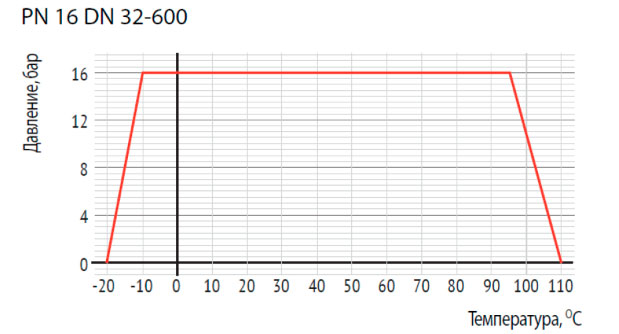

Графики зависимости Температура/давление
