Конденсатоотводчики Аста

Конденсатоотводчики АСТА — это автоматическая запорно-регулирующая арматура для эффективного удаления конденсата, воздуха и неконденсируемых газов из паропроводов и теплообменного оборудования. Они обеспечивают энергоэффективность паровых систем, предотвращают гидроудары и повышают стабильность технологических процессов.

Назначение и область применения

Конденсатоотводчики АСТА устанавливаются в нижних точках паропроводов, после теплообменников, на спутниковых линиях обогрева и перед регулирующей арматурой. Основное назначение — автоматический отвод сконденсировавшейся воды и воздуха без потерь рабочего пара.

Типовые объекты установки

• Паропроводы насыщенного и перегретого пара
• Теплообменники, калориферы, паровые регистры
• Автоклавные установки и варочные котлы
• Сушильные цилиндры и камеры
• Паровые радиаторы и конвекторы
• Системы стерильного пара (фармацевтика, пищепром)

Конденсатоотводчики термокон аста — поплавковые модели серии ПМ — наиболее востребованы для дренажа магистральных паропроводов и энергоёмкого теплообменного оборудования.

Типы конденсатоотводчиков АСТА

В каталоге АСТА представлены три основных типа конденсатоотводчиков, каждый из которых оптимален для своих условий эксплуатации.

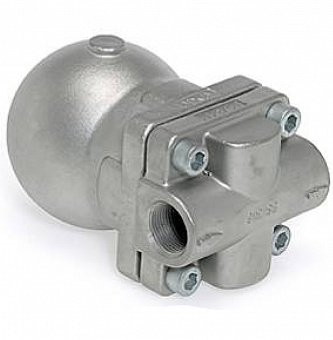

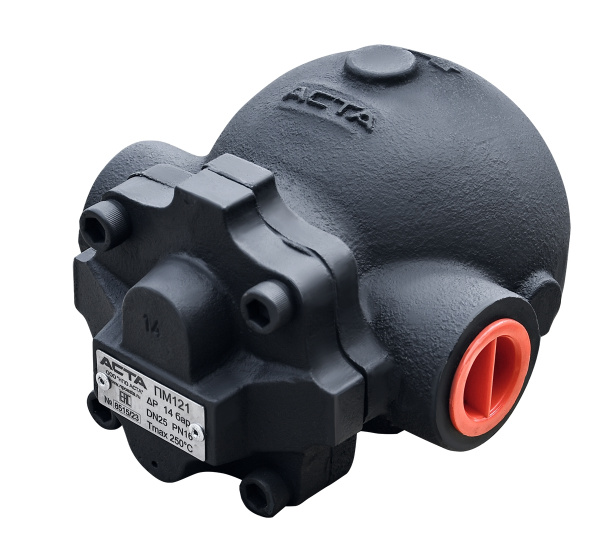

Поплавковые конденсатоотводчики (ТЕРМОКОН ПМ)

Поплавковые конденсатоотводчики АСТА ТЕРМОКОН ПМ123 и ПМ223 работают по принципу разности плотностей пара и конденсата. При накоплении конденсата в корпусе полый поплавок всплывает и открывает выпускной клапан, обеспечивая непрерывный отвод жидкости.

Преимущества поплавковых моделей:

• Высокая пропускная способность
• Непрерывный отвод конденсата
• Встроенный термостатический воздухоотводчик
• Широкий диапазон рабочих давлений (до 16–40 бар)
• Устойчивость к переменным нагрузкам

Конденсатоотводчики Термокон Аста серии ПМ идеально подходят для систем с большими объёмами конденсата и высокими требованиями к энергоэффективности.

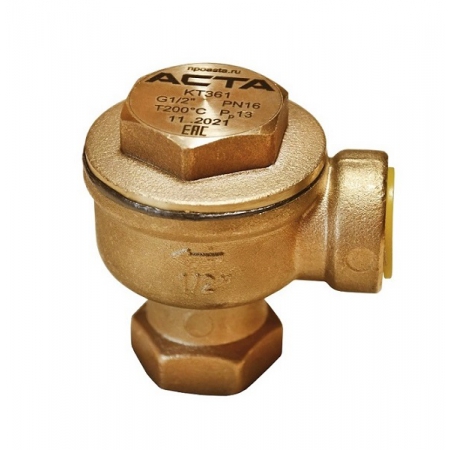

Термостатические конденсатоотводчики (КТ361, КТ451, КТ455)

Термостатические конденсатоотводчики АСТА работают по принципу разности температур пара и конденсата. Изменение температуры вызывает вскипание или конденсацию жидкости внутри сильфонной капсулы, которая управляет выпускным клапаном.

Преимущества термостатических моделей:

• Компактные размеры
• Отвод доохлаждённого конденсата (ниже температуры насыщения)
• Устойчивость к гидроударам
• Эффективный отвод воздуха и неконденсируемых газов
• Встроенный фильтр грубой очистки

Конденсатоотводчики Аста термостатического типа КТ451 и КТ455 специально разработаны для стерильных сред в фармацевтической и пищевой промышленности.

Термодинамические конденсатоотводчики (ТЕРМОКОН ТД)

Термодинамические конденсатоотводчики АСТА ТЕРМОКОН ТД133 работают по принципу разницы скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы, при этом пар создаёт динамическое давление, закрывающее клапан.

Преимущества термодинамических моделей:

• Компактность и простота конструкции
• Работа при высоких давлениях (до 40–63 бар)
• Устойчивость к вибрации и перегреву
• Минимальное обслуживание

Конденсатоотводчики Термокон Аста термодинамического типа оптимальны для паропроводов с высоким давлением и температурой.

Технические характеристики

• Условное давление: PN 16 и PN 40 (1,6–4,0 МПа)
• Диапазон диаметров: DN 15–50 (в зависимости от серии)
• Рабочая температура: до +350 °C
• Материалы корпуса: серый чугун (GG25), высокопрочный чугун (GGG40), углеродистая сталь, нержавеющая сталь
• Тип присоединения: фланцевое (по ГОСТ, DIN, EN)
• Пропускная способность: от 0,5 до 10 т/ч (в зависимости от модели и ΔP)

Преимущества конденсатоотводчиков АСТА

• Энергоэффективность — снижение потерь пара до 20 % и экономия топлива
• Защита от гидроударов — своевременный отвод конденсата предотвращает разрушение трубопровода
• Автоматическая работа — отсутствие необходимости в ручном управлении
• Отвод воздуха — встроенные воздухоотводчики удаляют неконденсируемые газы
• Надёжность — ресурс более 10 лет при правильной эксплуатации
• Универсальность — модели для любых давлений, температур и сред

Конденсатоотводчики Аста — это проверенное решение для промышленных, котельных и технологических паровых систем.

Монтаж и эксплуатация

Конденсатоотводчики АСТА устанавливаются в нижних точках паропроводов и теплообменников, с учётом направления потока (стрелка на корпусе). Перед устройством рекомендуется устанавливать фильтр-грязевик и запорный вентиль для обслуживания.

Рекомендации по установке

• Устанавливайте конденсатоотводчик горизонтально, крышкой вверх
• Обеспечьте доступ для демонтажа и ревизии
• Для поплавковых моделей предусмотрите байпасную линию на период ремонта
• При работе на улице утепляйте корпус для предотвращения замерзания
• Периодически проверяйте работу через контрольный вентиль на сбросной линии

Конденсатоотводчики Термокон Аста не требуют специального обслуживания, кроме периодической очистки фильтра и проверки герметичности.

Итог

Конденсатоотводчики АСТА — это надёжное и энергоэффективное решение для автоматического отвода конденсата и воздуха из паровых систем. Они предотвращают гидроудары, снижают потери пара и обеспечивают стабильную работу теплообменного оборудования. Правильный подбор и монтаж конденсатоотводчика АСТА — залог долговечной и безаварийной эксплуатации вашей пароконденсатной системы.
