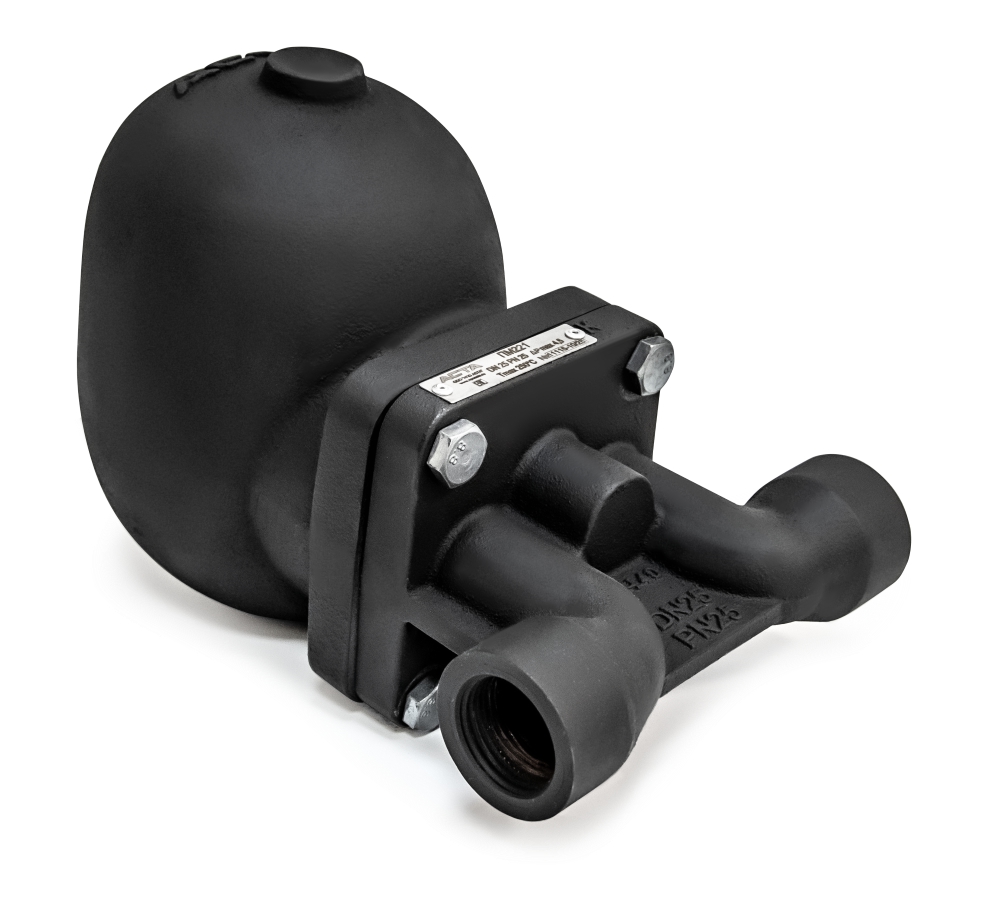

Конденсатоотводчик поплавковый АСТА ПМ221 резьбовой, корпус высокопрочный чугун, PN25
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-ПМ221-15-250-∆10 ВЧ40 DN15 | DN15 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-ПМ221-20-250-∆10 ВЧ40 DN20 | DN20 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-ПМ221-25-250-∆10 ВЧ40 DN25 | DN25 |
39 699 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-ПМ221-40-250-∆10 ВЧ40 DN40 | DN40 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-ПМ221-50-250-∆10 ВЧ40 DN50 | DN50 |
по запросу
|
Доставка завтра - 390 ₽
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Особенности конструкции
- Высокая пропускная способность
- Встроенный термостатический воздухоотводчик
- Широкий диапазон рабочих давлений и температур
- Антикоррозионная обработка внутренней поверхности корпуса
- Непрерывный отвод конденсата
- Эрозионный дефлектор
- Возможность ремонта конденсатоотводчика без демонтажа с трубопровода
Опции
- АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры
- АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок
- АСТА ПВ – клапан для предотвращения образования вакуума
- Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)
Технические характеристики
| Типоразмеры DN | 25 |
| Номинальное давление PN | 25 бар |
| Максимальная температура рабочей среды Tmax | До 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально |
| Направление потока | Слева направо (L-R) |
| Тип присоединения | Внутренняя резьба G |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 19,0 | 250 |
| 20,8 | 200 |
| 22 | 150 |
| 23,2 | 120 |
Пропускная способность, кг/ч
| DN | ΔP (бар) | Перепад давления, бар | |||||||||
| 0,1 | 0,5 | 1 | 2 | 3 | 4,5 | 6 | 8 | 10 | 14 | ||
| 1” | 4,5 | 400 | 900 | 1200 | 1500 | 1850 | 2350 | — | — | — | — |
| 10 | 190 | 370 | 550 | 760 | 870 | 1000 | 1300 | 1450 | 1600 | — | |
| 14 | 130 | 200 | 360 | 500 | 600 | 700 | 830 | 950 | 1100 | 1300 | |
Спецификация материалов

| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Высокопрочный чугун ВЧ40 |
| 3 | Капсула | Нержавеющая сталь 08Х18Н10 |
| 4 | Седло воздухоотводчика | Нержавеющая сталь 20Х13 |
| 5 | Седло конденсатоотводчика | Нержавеющая сталь 20Х13 |
| 6 | Прокладка корпуса | Графит |
| 7 | Поплавок | Нержавеющая сталь 08Х18Н10 |
Габаритные размеры

| ПМ221 | |||||
| DN | L, мм | Н, мм | Н1, мм | А, мм | Масса, кг |
| (1”) | 160 | 266 | 240 | 188 | 8,0 |
