Конденсатоотводчики
Конденсатоотводчик — это автоматический клапан, который отводит конденсат и неконденсируемые газы из паропроводов и теплообменного оборудования, не допуская утечки рабочего пара. Правильно подобранный пар конденсатоотводчик повышает энергоэффективность системы, защищает оборудование от гидравлических ударов и коррозии, а также снижает эксплуатационные расходы на производство и распределение пара.
Зачем нужен конденсатоотводчик в паровой системе
В процессе работы паровых систем пар охлаждается и превращается в конденсат, который скапливается в нижних точках трубопроводов, теплообменников и калориферов. Если своевременно не удалять жидкость, возникают серьёзные проблемы:
- Гидравлические удары, повреждающие трубы, фитинги и теплообменное оборудование
- Снижение теплоотдачи из-за образования водяных пробок
- Коррозия внутренних поверхностей паропроводов и арматуры
- Перерасход топлива и пара из-за неравномерного нагрева
- Преждевременный износ запорно-регулирующей арматуры
Автоматический отвод конденсата решает эти задачи, обеспечивая стабильную работу пароконденсатных систем на промышленных предприятиях, в котельных, на пищевых и химических производствах.
Основные типы конденсатоотводчиков
По принципу действия конденсатоотводчики делятся на четыре основные группы, каждая из которых имеет свои преимущества для конкретных условий эксплуатации.

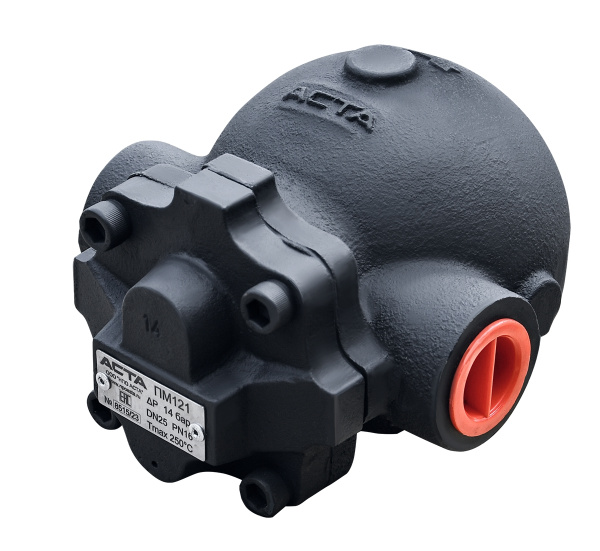

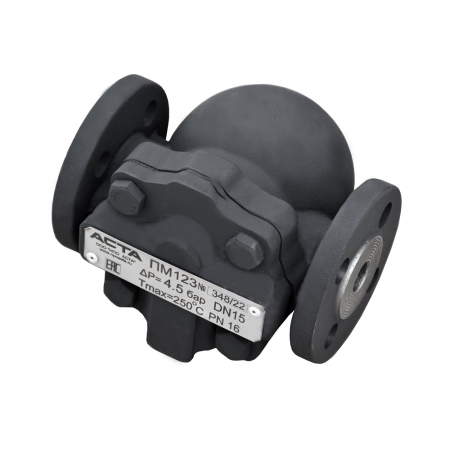

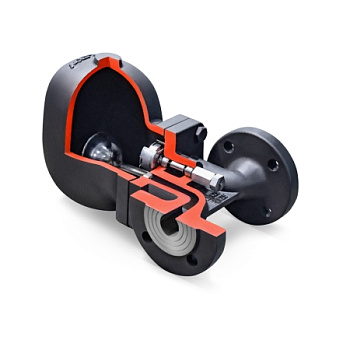

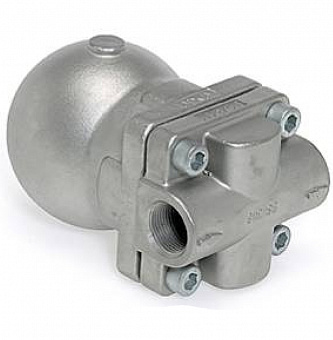

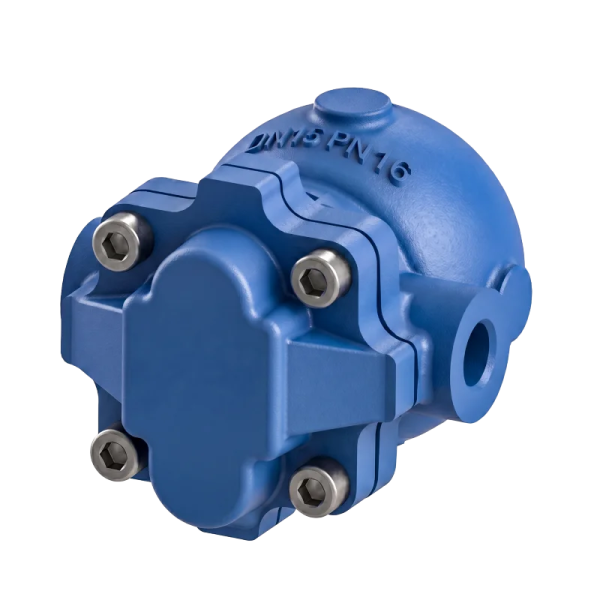

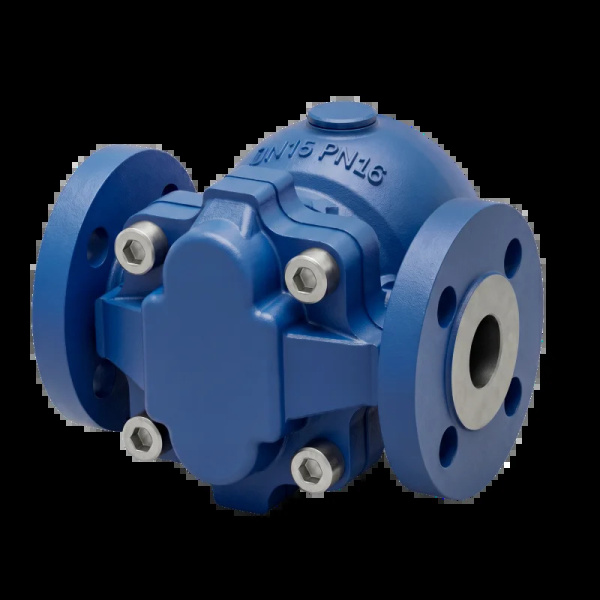

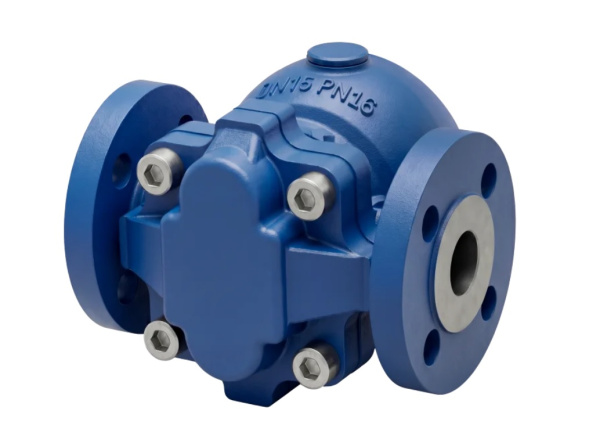

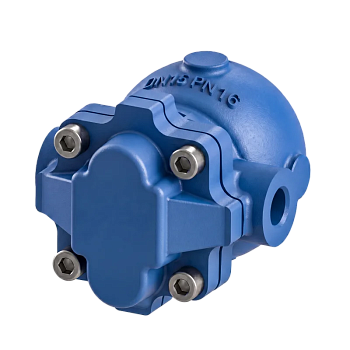

Поплавковые конденсатоотводчики
Поплавковый механизм реагирует на уровень жидкости в корпусе устройства. При накоплении конденсата поплавок поднимается и через рычажную систему открывает клапан. После слива жидкости поплавок опускается, перекрывая проходное сечение.
Преимущества поплавковых моделей:
- Непрерывный отвод конденсата сразу после его образования
- Высокая пропускная способность при компактных габаритах
- Стабильная работа на теплообменниках с переменной нагрузкой
- Минимальные потери рабочего пара
- Долгий срок службы при правильном подборе по давлению и температуре
Поплавковые устройства оптимальны для калориферов, бойлеров, варочных котлов и другого оборудования с большой поверхностью теплообмена.

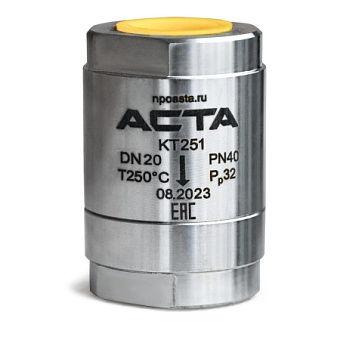

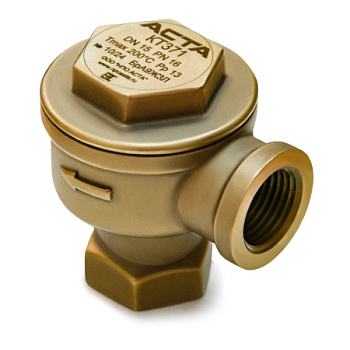

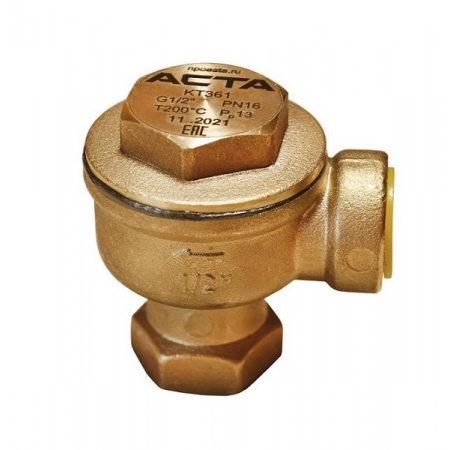

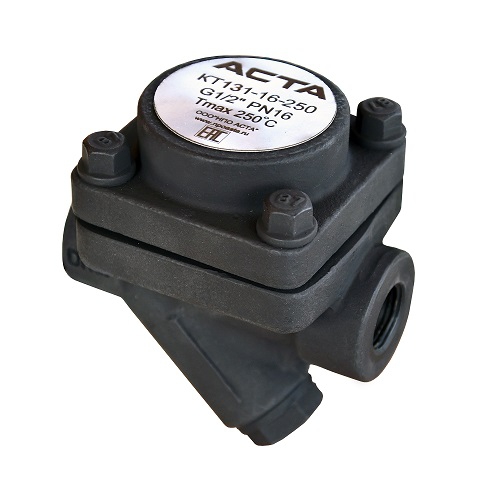

Термостатические конденсатоотводчики
Работа термостатических моделей основана на разнице температур между конденсатом и насыщенным паром. Чувствительный элемент (капсула, биметаллическая пластина или жидкостный термобаллон) расширяется при нагреве и закрывает клапан, когда температура среды приближается к температуре насыщения.
Ключевые особенности:
- Эффективное удаление воздуха при запуске системы
- Работа с переохлаждённым конденсатом
- Компактная конструкция и простота монтажа
- Устойчивость к вибрациям и гидроударам
- Подходят для пароспутников, автоклавов, вулканизаторов
Термостатический пар конденсатоотводчик особенно востребован на системах с низким и средним давлением, где важно быстро удалять неконденсируемые газы.

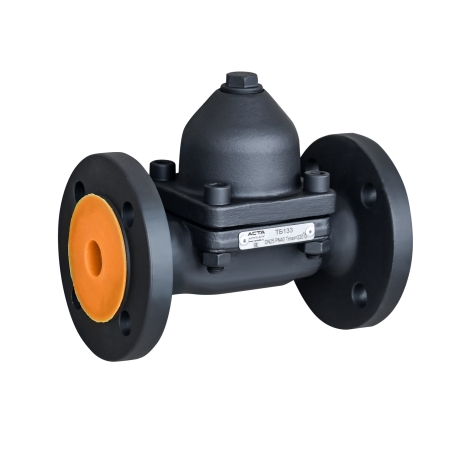

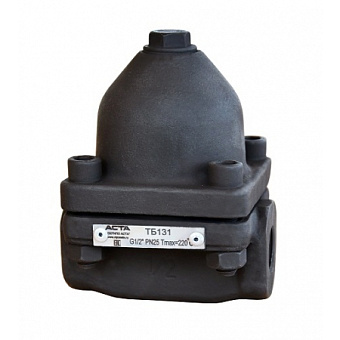

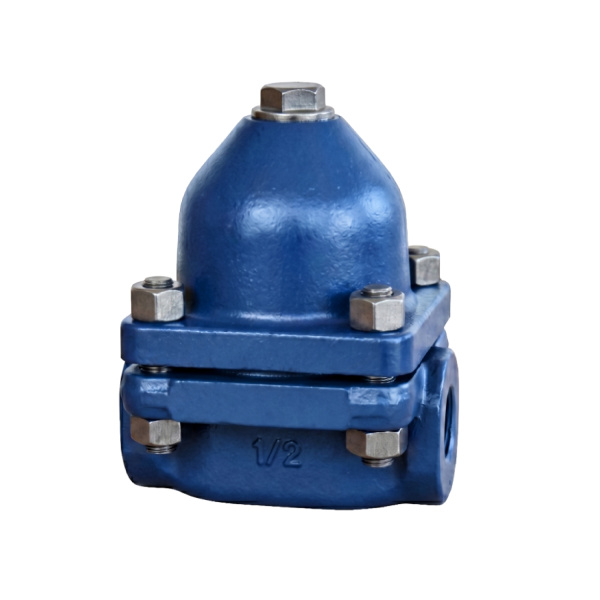

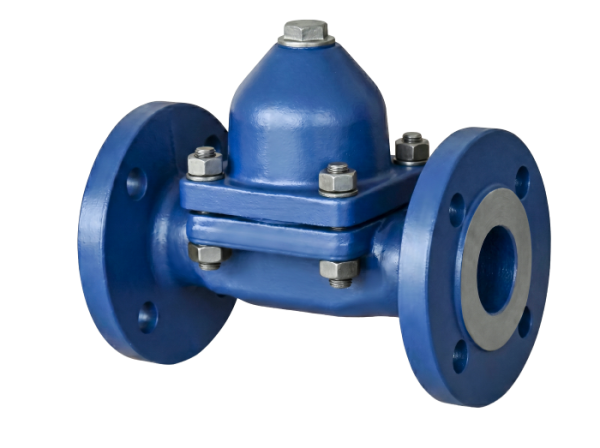

Биметаллические конденсатоотводчики
Биметаллические устройства — это разновидность термостатических конденсатоотводчиков, в которых чувствительным элементом служит пакет биметаллических пластин. При изменении температуры пластины изгибаются, перемещая шток клапана.
Преимущества биметаллических моделей:
- Высокая надёжность и ремонтопригодность
- Работа в широком диапазоне давлений и температур
- Устойчивость к загрязнённой среде
- Возможность настройки температуры срабатывания
- Эффективны на паропроводах большой протяжённости

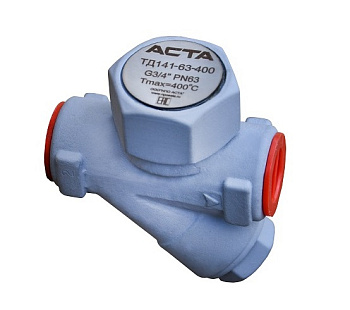

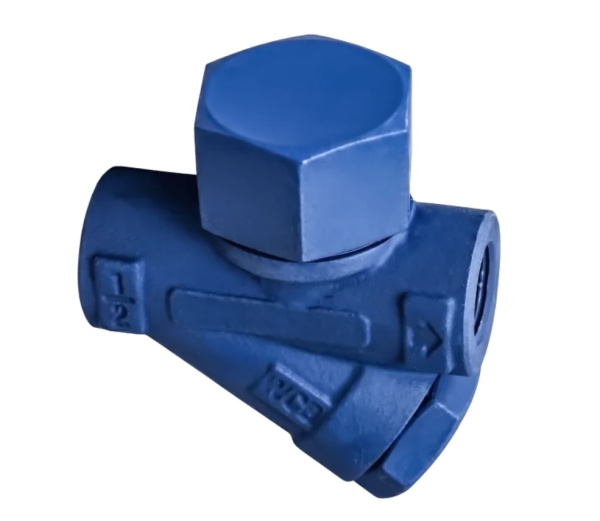

Термодинамические конденсатоотводчики
Принцип действия термодинамических устройств основан на разнице скоростей прохождения пара и конденсата через зазор между диском и седлом, а также на эффекте вторичного вскипания конденсата.
Характерные черты термодинамических моделей:
- Простая конструкция без подвижных механических элементов
- Компактность и небольшой вес
- Работа при высоких давлениях и температурах
- Устойчивость к перегреву и гидроударам
- Подходят для главных паропроводов и ответвлений
Термодинамические устройства часто выбирают для магистральных линий, где важна надёжность при минимальном обслуживании.
Критерии выбора конденсатоотводчика
Чтобы купить конденсатоотводчик, который прослужит долго и обеспечит стабильную работу системы, учитывайте следующие параметры:
Давление и температура рабочей среды
Номинальное давление (PN) и максимальная рабочая температура должны соответствовать параметрам вашей паровой системы. Для низкого давления (до 16 бар) подходят термостатические и поплавковые модели, для среднего и высокого (25–63 бар) — поплавковые, биметаллические и термодинамические.
Пропускная способность
Производительность конденсатоотводчика должна превышать максимальный расход конденсата с запасом 20–30%. Недостаточная пропускная способность приводит к затоплению оборудования, избыточная — к повышенному износу и потерям пара.
Материал корпуса
В зависимости от условий эксплуатации выбирают:
- Углеродистую сталь — для большинства промышленных применений
- Нержавеющую сталь — для пищевых, химических и агрессивных сред
- Высокопрочный чугун — для систем с умеренными параметрами
- Латунь и бронзу — для малых диаметров и низкого давления
Тип присоединения
По способу монтажа конденсатоотводчики бывают:
- Резьбовые (муфтовые) — для труб малого диаметра (DN15–DN50)
- Фланцевые — для промышленного оборудования и магистралей

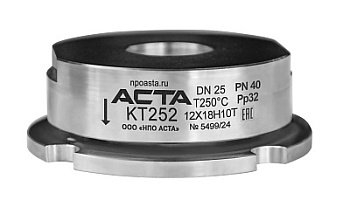

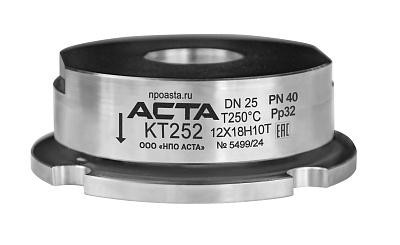

- Межфланцевые — компактное решение для ограниченного пространства
Диаметр условного прохода (DN)
Стандартные размеры: DN15, DN20, DN25, DN40, DN50. Подбор диаметра зависит от расхода конденсата и допустимой скорости потока в трубопроводе.
Где применяются конденсатоотводчики
Области использования пароконденсатной арматуры охватывают множество отраслей:
- Пищевая промышленность: варочные котлы, стерилизаторы, сушильные камеры
- Химическая и нефтехимическая отрасль: реакторы, теплообменники, испарители
- Целлюлозно-бумажное производство: сушильные цилиндры, прессы
- Текстильная индустрия: красильные машины, сушилки, термофиксаторы
- Медицина и фармацевтика: автоклавы, дистилляторы, стерилизационное оборудование
- Энергетика и ЖКХ: паровые котельные, тепловые пункты, системы отопления
- Резиновая промышленность: вулканизаторы, прессы для шин
Преимущества покупки в Ventermo
В каталоге Ventermo представлены конденсатоотводчики ведущих производителей, включая бренды АСТА и ADCA. Мы предлагаем:
- Широкий ассортимент: поплавковые, термостатические, биметаллические и термодинамические модели
- Различные исполнения по давлению (PN16, PN25, PN40, PN63) и материалу корпуса
- Техническую поддержку при подборе оборудования под ваши параметры
- Доставку по Москве и регионам России
- Гарантию качества и соответствие заявленным характеристикам
Если вы хотите купить конденсатоотводчик для паровой линии, теплообменника или котельной, наши специалисты помогут подобрать оптимальное решение по соотношению цены, надёжности и производительности.
Как заказать конденсатоотводчик
Оформить заказ можно несколькими способами:
- Добавить нужный товар в корзину через каталог на сайте
- Позвонить по телефонам +7 (495) 150-55-47
- Отправить запрос на электронную почту sales@ventermo.ru
- Воспользоваться формой обратной связи для консультации
Менеджеры уточнят параметры вашей системы, помогут выбрать подходящую модель и рассчитают стоимость доставки.
Техническое обслуживание и эксплуатация
Для долговечной работы конденсатоотводчиков рекомендуется:
- Регулярно проверять герметичность соединений и отсутствие утечек пара
- Очищать фильтры перед устройствами от механических примесей
- Контролировать работу на предмет заклинивания клапана в открытом или закрытом положении
- Проводить профилактический осмотр не реже одного раза в год
- Заменять изношенные уплотнения и чувствительные элементы по мере необходимости
Своевременное обслуживание продлевает срок службы арматуры и поддерживает высокую энергоэффективность пароконденсатной системы.
Заключение
Конденсатоотводчики — неотъемлемый элемент любой паровой системы. Они обеспечивают безопасную и экономичную работу оборудования, предотвращают аварии и снижают затраты на энергоресурсы. Правильный подбор типа, материала и характеристик устройства позволяет достичь максимальной производительности при минимальных потерях пара.
В каталоге Ventermo вы найдёте надёжные конденсатоотводчики для различных условий эксплуатации, а наши специалисты помогут подобрать оптимальное решение под ваши задачи.
