Задвижки шиберные со штурвалом
Промышленная шиберная задвижка со штурвалом представляет собой надежный тип запорной трубопроводной арматуры, предназначенный для полного перекрытия потока в сложных технологических условиях. Главное преимущество ножевых затворов — способность стального ножа разрезать механические примеси, волокна и осадок, обеспечивая стабильную герметичность перекрытия магистрали.
Назначение и транспортируемые среды
На очистных сооружениях, насосных станциях, в целлюлозно-бумажной, горнодобывающей и химической индустрии шиберные задвижки со штурвалом применяются для отсечки канализационных стоков, пульпы, шлама и абразивных суспензий. Ручное управление с помощью эргономичного маховика является полностью энергонезависимым и экономичным решением для трубопроводов с периодическим циклом срабатывания.
Основные рабочие среды:
- Хозяйственно-бытовые, ливневые и промышленные стоки с взвешенными частицами.
- Бумажная масса, целлюлозные взвеси, древесные волокна и клеевые составы.
- Сыпучие и гранулированные материалы (цемент, кварцевый песок, зола, комбикорма).
- Химически агрессивные жидкие среды, растворы солей, кислот и щелочей.
Конструктивные особенности и материалы
Для безаварийной эксплуатации шиберную задвижку со штурвалом проектируют с защитой от заклинивания ножевого диска в крайнем нижнем положении. Передача крутящего момента осуществляется через шпиндельную пару, которая обеспечивает плавный ход затвора без гидроударов.
Базовые элементы конструкции:
- Корпус: моноблочный или составной из серого чугуна (GG25), высокопрочного чугуна (GGG40/50), углеродистой или нержавеющей стали (AISI 304, AISI 316).
- Запорный нож: полированное лезвие со скошенной режущей кромкой из нержавеющей стали, легко рассекающее плотный осадок.
- Седловое уплотнение: эластомерные профили (EPDM, NBR, Viton, PTFE) класса «А» либо уплотнение «металл по металлу» для высокотемпературных технологических линий.

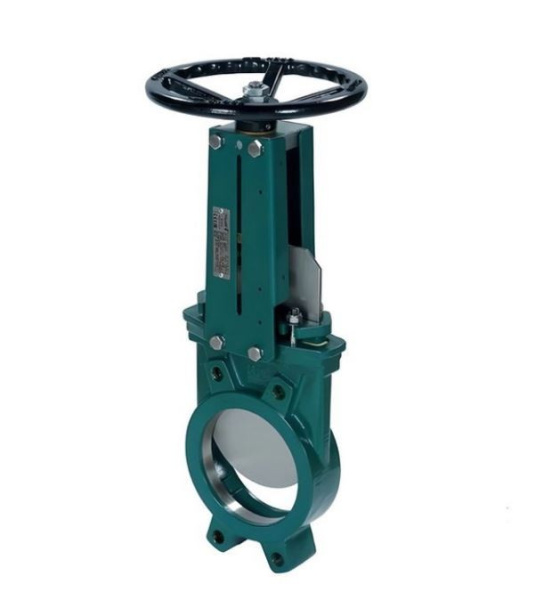

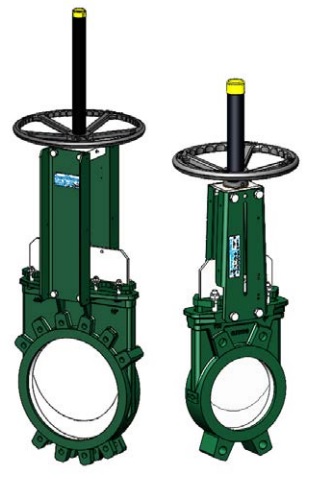

- Шток: выдвижного типа с визуальным контролем хода или невыдвижного исполнения для монтажа в условиях дефицита монтажной высоты.
Технические характеристики и типоразмеры
При монтаже инженерных сетей надежные шиберные задвижки со штурвалом исключают риск аварийных протечек и выдерживают интенсивные нагрузки. В каталоге компании «Вентермо» представлена запорная арматура проверенных брендов (VALSTOK, CMO, Tecofi, Genebre, Benarmo, VAG, FAF) с полным комплектом паспортов и сертификатов соответствия.
| Параметр | Значение | Практическое назначение |
|---|---|---|
| Номинальный диаметр (DN / Ду) | 50 – 600 мм (до 1200 мм под заказ) | Для трубопроводов малого, среднего и магистрального сечения |
| Рабочее давление (PN / Ру) | От 2 до 16 бар (PN10 / PN16) | Подбор под рабочее давление технологической линии |

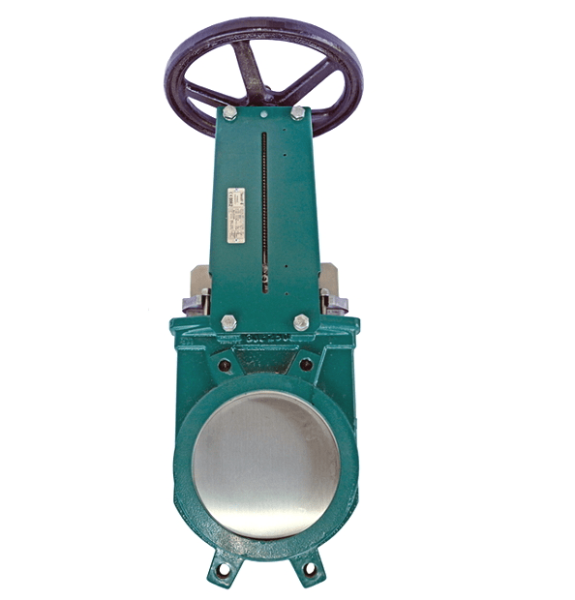

| Направление потока | Одностороннее / двустороннее | Для прямых, тупиковых и реверсивных участков магистрали |
| Тип монтажа | Межфланцевое стяжное соединение (Wafer / Lug) | Компактная строительная длина и экономия межфланцевого пространства |
| Температура среды | От -30 °C до +180 °C (до +400 °C металл/металл) | Стойкость к температурным перепадам рабочей жидкости |
Преимущества ручного управления
В технологических узлах без автоматизации применение шиберных задвижек со штурвалом снижает затраты на монтаж и сервисное обслуживание. Отсутствие застойных карманов в проточной части исключает накапливание твердых осадков и заиливание седлового узла.
Главные эксплуатационные плюсы:
- Полная автономность арматуры без подвода электрических кабелей или пневматических линий.
- Самоочистка кромки ножа при каждом рабочем цикле закрытия затвора.
- Минимальное гидравлическое сопротивление трубопровода в полностью открытом состоянии.
- Компактные строительные габариты и сниженная масса по сравнению с клиновыми аналогами.
- Быстрая замена уплотнительных манжет и сальника без демонтажа корпуса из трубопроводной сети.
Критерии подбора оборудования
Перед покупкой шиберной задвижки со штурвалом важно учесть рабочее давление, химическую агрессивность среды и дисперсность твердых включений. Для монтажа в тесных колодцах, резервуарах и приямках оптимально подходят модификации с невыдвижным штоком, сохраняющие неизменную строительную высоту.
Основные факторы выбора:
- Материал уплотнителя: EPDM для нейтральной воды, NBR для стоков и масел, Viton/PTFE для концентрированной химии.
- Материал корпуса: чугун для стандартных сред, нержавеющая сталь для агрессивных растворов и пищевых сред.
- Строительная длина и соответствие присоединительных отверстий фланцам по ГОСТ.
Купить запорную арматуру в «Вентермо»
В интернет-каталоге «Вентермо» представлен широкий модельный ряд задвижек шиберных со штурвалом в диапазоне диаметров от Ду50 до Ду600. Компания осуществляет прямые оптовые и розничные поставки промышленной трубопроводной арматуры со склада в Москве с оперативной доставкой по всей территории России.
Наши технические специалисты помогут подобрать арматуру под требования проекта, укомплектовать заказ ответными фланцами, крепежом и сформировать выгодное коммерческое предложение. Отправьте заявку через сайт или свяжитесь с отделом продаж.
