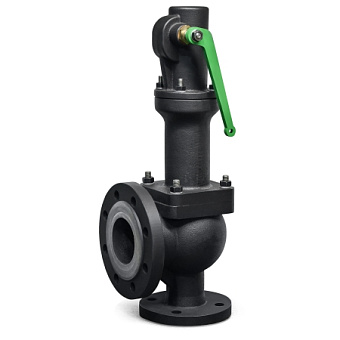

Клапан предохранительный АСТА П223 фланцевый, корпус чугун, полноподъемный, PN16
Клапан предохранительный АСТА П223 чугунный фланцевый DN 20х32 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN20
Диаметр 2 DN
:
DN32
46 913 ₽/шт
62 550 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 25х40 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN25
Диаметр 2 DN
:
DN40
52 394 ₽/шт
69 858 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 32х50 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN32
Диаметр 2 DN
:
DN50
54 411 ₽/шт
72 548 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 40х65 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN40
Диаметр 2 DN
:
DN65
63 629 ₽/шт
84 839 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 50х80 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN50
Диаметр 2 DN
:
DN80
70 448 ₽/шт
93 931 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 65х100 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN65
Диаметр 2 DN
:
DN100
90 886 ₽/шт
121 181 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 80х125 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN80
Диаметр 2 DN
:
DN125
104 330 ₽/шт
139 106 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 100х150 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN100
Диаметр 2 DN
:
DN150
166 758 ₽/шт
222 344 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 125х200 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN125
Диаметр 2 DN
:
DN200
266 875 ₽/шт
355 833 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 150х250 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN150
Диаметр 2 DN
:
DN250
354 616 ₽/шт
472 821 ₽/шт
Клапан предохранительный АСТА П223 чугунный фланцевый DN 200х300 PN16
Нет в наличии
Артикул
:
АСТА-П223
Диаметр DN
:
DN200
Диаметр 2 DN
:
DN300
681 675 ₽/шт
908 900 ₽/шт
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN20 | DN32 |
46 913 ₽/шт
62 550 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN25 | DN40 |
52 394 ₽/шт
69 858 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN32 | DN50 |
54 411 ₽/шт
72 548 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN40 | DN65 |
63 629 ₽/шт
84 839 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN50 | DN80 |
70 448 ₽/шт
93 931 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN65 | DN100 |
90 886 ₽/шт
121 181 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN80 | DN125 |
104 330 ₽/шт
139 106 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN100 | DN150 |
166 758 ₽/шт
222 344 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN125 | DN200 |
266 875 ₽/шт
355 833 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN150 | DN250 |
354 616 ₽/шт
472 821 ₽/шт
|
| Артикул: | Диаметр DN: | Диаметр 2 DN: | Цена: | |
|---|---|---|---|---|
| АСТА-П223 | DN200 | DN300 |
681 675 ₽/шт
908 900 ₽/шт
|
от 46 913 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Тип присоединения
—
Фланцевое
Материал корпуса
—
Высокопрочный чугун (GGG40)
Страна
—
РОССИЯ
Рабочая среда
—
Пар, воздух, вода и др. среды, нейтральные к материалам клапана
Температура рабочей среды t° min (°C)
—
-30
Температура рабочей среды t° max (°C)
—
350
Возможность настройки клапана
—
Давление срабатывания от 0,5 до 16 Бар устанавливается на производстве
Давление PN
—
PN16
Диаметр DN
—
DN20 – DN200
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предохранительный клапан АСТА серии П223 – сбросной полноподъёмный пружинный угловой клапан. Используется преимущественно на сжимаемых средах (пары, газы), а также перегретых жидкостях. Выходной патрубок на два типоразмера больше входного, что позволяет получить высокую пропускную способность с учётом расширения сжимаемых сред и вскипания жидкостей при резком снижении давления. Клапан начинает незначительно открываться при давлении срабатывания, при дальнейшем росте давления клапан резко подрывается на полный ход, что позволяет обеспечить быстрый сброс максимально возможного расхода среды.
Особенности конструкции
- Сбросной принцип действия
- Закрытый колпак
- Негазоплотное исполнение
- Высокая пропускная способность
- Расширенный DN выходного патрубка
- Принудительный подрыв рычагом
- Ремонтопригодная конструкция
- Мягкое уплотнение седла или «металл-металл»
| Номинальный диаметр DN | 20х32 — 200х300 |
| Номинальное давление PN | 40 x 16 |
| Минимальная температура рабочей среды | -30 ̊C |
| Максимальная температура рабочей среды | +350 ̊С (уплотнение седла «металл - металл») +200 ̊C (уплотнение PTFE) |
| Рабочая среда | Пар, воздух, вода и др. среды, нейтральные к материалам клапана |
| Давление настройки, Рн | 0,5-40 бар |
| Давление полного открытия, Рпо | +15% от Рн |
| Давление полного закрытия, Рз | – 20% от Рн |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Расчетные параметры
| DN | Диаметр седла d0, мм | Площадь седла А, мм2 | Высота подъема плунжера h, мм | Коэффициент истечения α | |
| Газы, пары | Жидкости | ||||
| 20х32 | 16 | 201 | 6,4 | 0,74 | 0,5 |
| 25x40 | 20 | 314 | 8 | ||
| 32x50 | 25 | 491 | 10 | ||
| 40x65 | 32 | 804 | 13 | ||
| 50x80 | 40 | 1257 | 16 | ||
| 65x100 | 50 | 1964 | 20 | ||
| 80x125 | 63 | 3117 | 25 | ||
| 100x150 | 77 | 4657 | 31 | ||
| 125х200 | 93 | 6790 | 38 | ||
| 150х250 | 110 | 9498 | 44 | ||
| 200х300 | 155 | 18860 | 62 | ||
Диапазоны давлений настройки Pн, бар
| DN | Диапазоны давлений, бар* | ||||||
| 20х32 | 0,5-5,5 | 5,5-10,5 | 10,5-16,0 | 16,0-24,0 | - | - | |
| 25x40 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - | |
| 32x50 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - | |
| 40x65 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 50x80 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 65x100 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 80x125 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 100x150 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 125х200 | ** | ||||||
| 150х250 | |||||||
| 200х300 | |||||||
* - в тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.
** - по запросу.

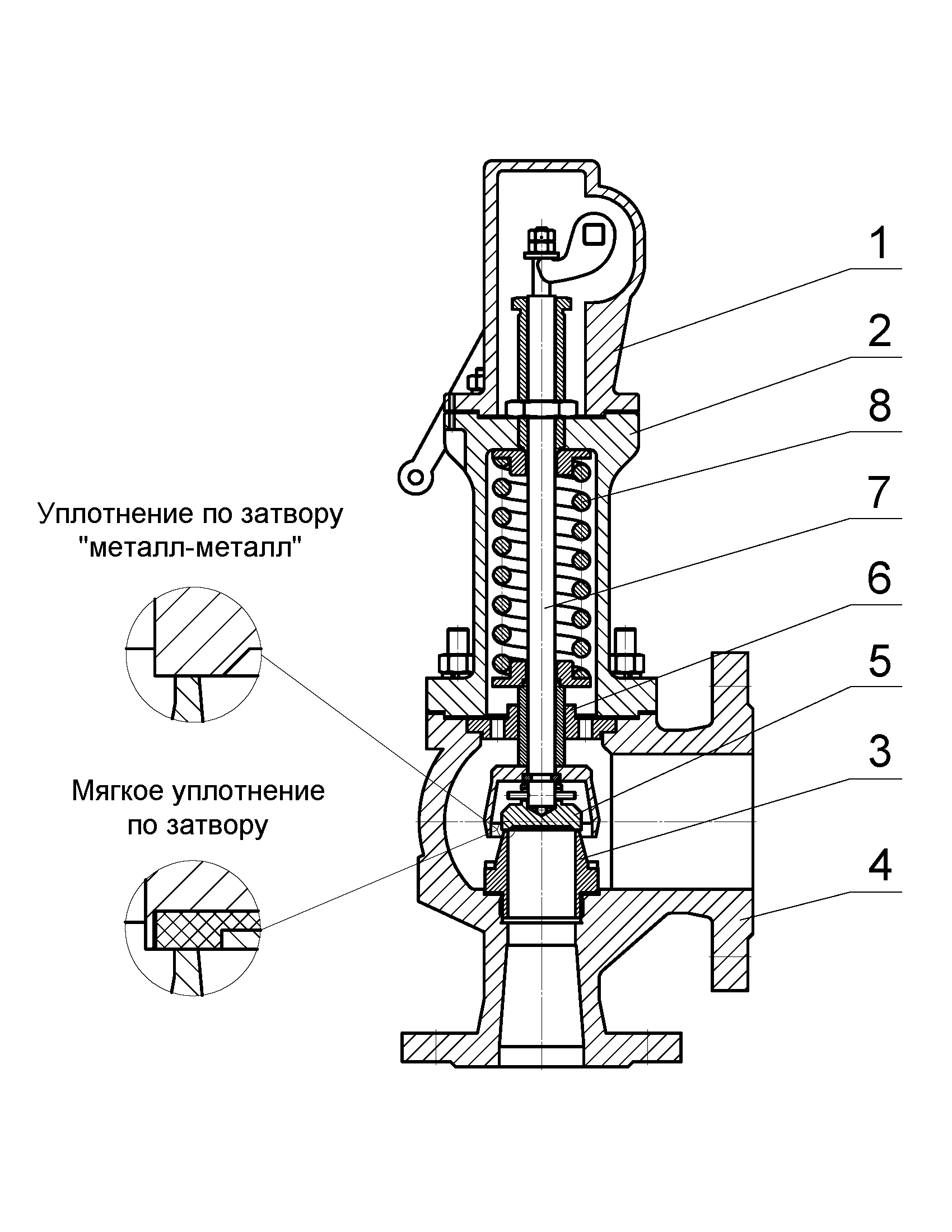

Спецификация материалов
| № | Наименование | Материал |
| 1 | Верхняя крышка | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Высокопрочный чугун ВЧ40 |
| 3 | Седло | Нержавеющая сталь 20Х13 |
| 4 | Корпус | Высокопрочный чугун ВЧ40 |
| 5 | Плунжер | Нержавеющая сталь 20Х13 |
| 6 | Направляющая | Углеродистая сталь 20 |
| 7 | Шток | Нержавеющая сталь 20Х13 |
| 8 | Пружина | Рессорно-пружинная сталь 51ХФА/60С2А |
* - в зависимости от давления настройки
Массогабаритные характеристики
| DN | d1, мм | d2, мм | S, мм | S1, мм | H, мм | Масса, кг |
| 20х32 | 20 | 32 | 85 | 95 | 387 | 10,3 |
| 25x40 | 25 | 49 | 95 | 105 | 451 | 15 |
| 32x50 | 32 | 50 | 100 | 110 | 460 | 16,8 |
| 40x65 | 40 | 65 | 115 | 130 | 498 | 23,1 |
| 50x80 | 50 | 80 | 125 | 145 | 536 | 26,5 |
| 65x100 | 65 | 100 | 140 | 150 | 619 | 41,5 |
| 80x125 | 80 | 125 | 155 | 170 | 675 | 49,8 |
| 100x150 | 100 | 150 | 175 | 180 | 710 | 65,4 |
| 125х200 | 125 | 200 | 215 | 220 | 912 | 138,8 |
| 150х250 | 150 | 250 | 225 | 245 | 974 | 178,3 |
| 200х300 | 200 | 300 | 290 | 290 | 1094 | 281,3 |
