Фильтры сетчатые фланцевые
Фильтр сетчатый фланцевый предназначен для механической очистки рабочей среды от песка, ржавчины, окалины, металлической стружки и других твёрдых примесей. Оборудование устанавливают на промышленных и инженерных трубопроводах перед насосами, клапанами, счётчиками, теплообменниками и другой арматурой, чувствительной к загрязнениям.
Фланцевое соединение обеспечивает прочную и герметичную установку фильтра на трубопроводе. При необходимости устройство можно демонтировать для промывки или замены сетчатого элемента. Если требуется фильтр сетчатый фланцевый для воды, пара, масла или агрессивной среды, необходимо учитывать условный диаметр, номинальное давление, температуру и материал корпуса.
Назначение фланцевых фильтров
В процессе эксплуатации трубопровода внутри системы могут появляться механические частицы. Они попадают в поток вместе с рабочей средой, образуются из-за коррозии стенок или остаются после монтажных работ. Даже небольшое количество загрязнений способно нарушить работу регулирующего клапана, повредить уплотнения насоса или привести к ошибкам измерительного оборудования.
Фланцевый сетчатый фильтр задерживает твёрдые включения благодаря фильтрующей кассете из нержавеющей стали. Очищенный поток продолжает движение по трубопроводу, а примеси остаются внутри корпуса. По мере загрязнения сетку извлекают, промывают и устанавливают обратно.
- Защита насосного оборудования от абразивных частиц;
- Предотвращение засорения регулирующей и запорной арматуры;
- Стабильная работа счётчиков и измерительных приборов;
- Снижение риска повреждения теплообменников и форсунок;
- Увеличение межремонтного интервала технологической системы;
- Поддержание требуемого расхода и пропускной способности трубопровода.
Конструкция и принцип работы
Основными элементами изделия являются корпус, фланцы, крышка, фильтрующая сетка и уплотнительные детали. Корпус может изготавливаться из чугуна, углеродистой или нержавеющей стали. Сетчатый элемент обычно выполнен из коррозионностойкой стали, благодаря чему сохраняет прочность при контакте с водой, паром и различными технологическими средами.
Поток проходит через входной фланец и направляется к сетке. Механические примеси остаются на её поверхности, а очищенная среда поступает к выходному патрубку. Для удаления накопившихся загрязнений некоторые модели оснащаются сливной пробкой. Варианты с магнитной вставкой дополнительно улавливают металлическую стружку и ферромагнитную пыль.
Материалы и рабочие среды
Материал корпуса подбирают с учётом давления, температуры и химического состава рабочей среды. Чугунные модели подходят для большинства систем водоснабжения, отопления и пара. Для повышенных температур и давления используют изделия из углеродистой стали. Нержавеющие фильтры применяют в химической, пищевой, фармацевтической и других отраслях, где важны коррозионная стойкость и гигиеничность.
- Чугун — практичный вариант для воды и пара при умеренных параметрах;
- Углеродистая сталь — для высоких температур и давления до PN40;
- Нержавеющая сталь — для агрессивных, чистых и технологических сред;
- Нержавеющая сетка — устойчива к коррозии и рассчитана на многократную очистку.
Чугунные фильтры могут применяться для очистки воды и пара с температурой до 300 °C. Стальные исполнения рассчитаны на работу с паром при температуре до 400–450 °C, а нержавеющие модели подходят для сред, предъявляющих повышенные требования к стойкости материалов.
Преимущества фланцевого исполнения
Фланцевое присоединение востребовано на трубопроводах среднего и большого диаметра, а также на участках с высоким рабочим давлением. Соединение выполняется при помощи фланцев, прокладки и крепёжных элементов, поэтому фильтр можно снять без демонтажа соседних участков системы.
- Высокая прочность и герметичность соединения;
- Подходит для промышленных трубопроводов DN15–DN500;
- Удобный доступ к фильтрующей сетке;
- Возможность установки сливной пробки;
- Совместимость с насосами, клапанами и другой арматурой;
- Надёжная работа в системах воды, пара, газа и технологических жидкостей.
Как выбрать фильтр
Перед тем как купить фланцевый сетчатый фильтр, определите основные параметры трубопровода. Диаметр изделия должен соответствовать DN системы, а номинальное давление — рабочему режиму с учётом возможных скачков и гидравлических ударов.
- Условный диаметр DN;
- Номинальное давление PN;
- Температура и состав рабочей среды;
- Материал корпуса и уплотнений;
- Размер ячейки фильтрующей сетки;
- Наличие сливной пробки или магнитной вставки;
- Направление движения потока и монтажное положение.
Слишком мелкая сетка обеспечивает более тщательную очистку, но быстрее загрязняется и увеличивает гидравлическое сопротивление. Для систем с большим количеством примесей целесообразно использовать фильтры грубой очистки, а перед чувствительным оборудованием — модели с меньшим размером ячейки.
Модели в каталоге Ventermo

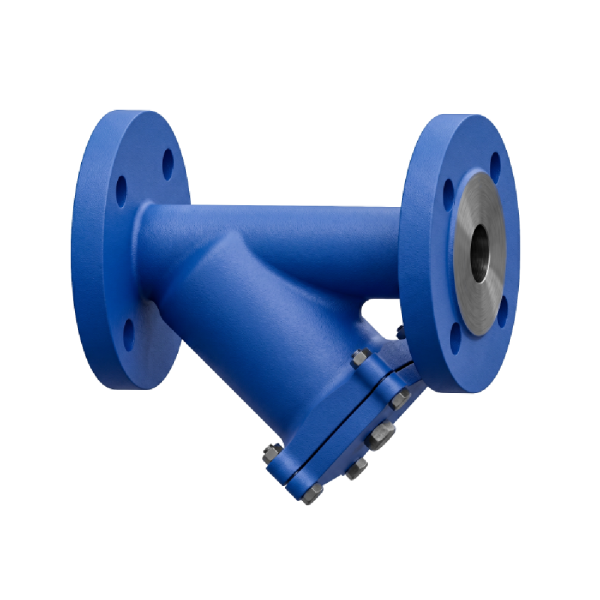

В каталоге представлены фланцевые фильтры АСТА, РАШВОРК (RUSHWORK), GENEBRE, ZETKAMA и ЭКОН. Доступны чугунные, стальные и нержавеющие исполнения. Диаметры изделий варьируются от DN15 до DN500, а рабочее давление отдельных моделей достигает PN40.
Для стандартных систем можно выбрать чугунные фильтры РАШВОРК 600 и ZETKAMA 821A со сливной пробкой. Модель РАШВОРК 601 дополнительно оснащена магнитной вставкой. Для повышенных температур и давления подойдут стальные фильтры АСТА Ф133, а для агрессивных сред — нержавеющая модель АСТА Ф153 или GENEBRE 2461.
Если необходимо фильтр сетчатый фланцевый купить для промышленной линии, теплового пункта или насосной станции, специалисты помогут подобрать оборудование по диаметру, давлению, температуре и типу рабочей среды. Корректно выбранное изделие обеспечит эффективную очистку потока и надёжную защиту трубопроводной арматуры.
