Привод электрический четвертьоборотный РАШВОРК 900, 220В

Рашворк 900 — четвертьоборотный электропривод на 220 В

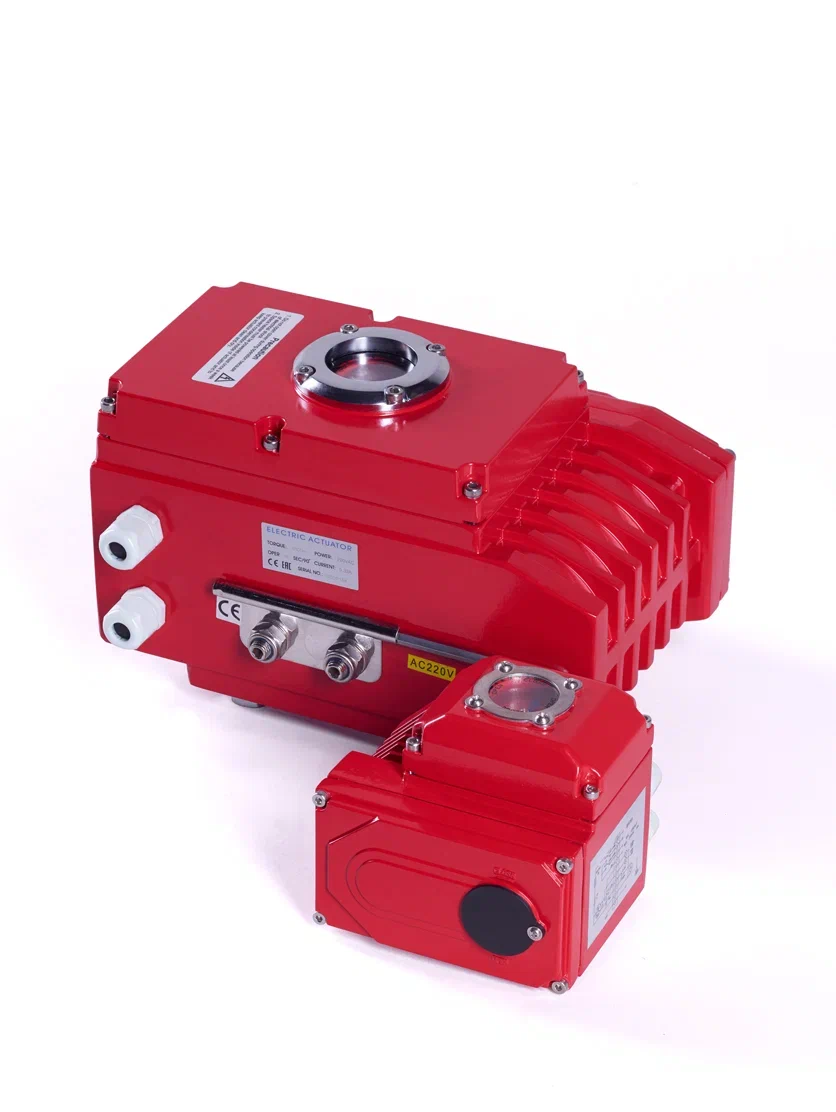

Рашворк 900 предназначен для управления шаровыми кранами и дисковыми поворотными затворами общепромышленного назначения. Электропривод преобразует вращение двигателя в поворот выходного элемента на 90°, переводя запорную арматуру из открытого положения в закрытое и обратно. Исполнение с питанием 220 В используют для автоматизации трубопроводных узлов, дистанционного переключения потока и управления оборудованием по командам системы автоматики.

Назначение и принцип работы

В приводе двигатель работает совместно с редуктором, который передает усилие на шток крана или вал затвора. Концевые выключатели служат для контроля крайних положений. Рашворк 900 позволяет отказаться от постоянного ручного переключения арматуры, в том числе на участках с затрудненным доступом. При этом алгоритм управления, подключение сигнализации и допустимую частоту включений определяют по документации конкретного исполнения.

• Открытие и закрытие шаровых кранов с совместимым присоединением.
• Управление дисковыми затворами с поворотом запорного элемента на 90°.
• Включение запорного узла в схему дистанционного управления.
• Контроль конечных положений с использованием предусмотренных контактов.

Основные характеристики серии

Рашворк 900 выпускается в нескольких исполнениях по крутящему моменту. От выбранной модификации зависят монтажный фланец, размеры выходного соединения, мощность двигателя и время поворота. Поэтому параметры одного артикула нельзя автоматически переносить на всю линейку.

Как подобрать крутящий момент

Подбор Рашворк 900 начинают с требуемого момента на валу арматуры, а не только с диаметра трубопровода. Усилие зависит от конструкции крана или затвора, перепада давления, состояния уплотнений и свойств рабочей среды. Значение уточняют у изготовителя арматуры, после чего выбирают привод с рекомендованным запасом. Недостаточный момент может привести к неполному закрытию и перегрузке механизма.

В серии представлены, например, исполнения на 50, 80 и 400 Н·м. Привод на 50 Н·м имеет присоединение F05/F07, а вариант на 400 Н·м — F10/F12. Эти различия важны для совместимости: одинаковое напряжение питания не означает одинаковые монтажные размеры или возможность взаимозаменяемой установки.

Совместимость с краном или затвором

Перед установкой Рашворк 900 проверяют площадку ISO 5211, геометрию штока и способ передачи усилия. При необходимости используют монтажный кронштейн и переходную муфту. Наличие подходящего фланца само по себе не подтверждает готовность комплекта к сборке: необходимо сопоставить размеры соединения и уточнить состав поставки.

• Проверьте требуемый крутящий момент с учетом условий работы.
• Сравните типоразмеры фланца привода и монтажной площадки арматуры.
• Уточните форму, размер и высоту выступающей части штока.
• Определите, нужны ли муфта, адаптер и дополнительный крепеж.
• Согласуйте время открытия и закрытия с задачами системы.

Подключение и условия эксплуатации

Рашворк 900 подключают по электрической схеме выбранного артикула. До подачи питания проверяют напряжение сети, защитное заземление, правильность коммутации и герметичность кабельных вводов. Работы выполняет квалифицированный персонал. Нельзя переносить схему подключения с другого привода только на основании совпадения серии или напряжения.

Класс IP67 характеризует защиту оболочки, но не заменяет проверку условий размещения. Важно соблюдать температурный диапазон, сохранять уплотнения корпуса и учитывать воздействие окружающей среды. Стандартные общепромышленные исполнения не следует применять во взрывоопасной зоне без подтвержденной взрывозащиты. После монтажа проверяют направление вращения и корректность остановки в крайних положениях.

Что указать при заказе электропривода

Чтобы купить Рашворк 900 для конкретного трубопроводного узла, подготовьте данные об арматуре и системе управления. Полный набор параметров помогает подобрать совместимое исполнение и избежать дополнительных переделок при монтаже.

1. Модель крана или затвора, диаметр DN и рабочее давление.
2. Требуемый крутящий момент и параметры монтажной площадки.
3. Размеры штока и необходимость переходных деталей.
4. Питание 220 В, требования к управлению и обратной связи.
5. Температура окружающей среды и требуемое время поворота.
