Запорно регулируемые клапаны предназначены для плавной регулировки потока рабочей среды, посредством электро- или пневмопривода, а также для закрытия или открытия трубопровода. Чаще всего применяется клапан регулирующий седельный. Это означает, что поток рабочей среды идет параллельно запорному элементу клапана, который, с помощью штока, открывает или закрывает клапан. Приводы регулирующих клапанов бывают электро- или пневмо. Чаще применяется электропривод. Седельные регулирующие клапаны различаются также по количеству патрубков – бывают двухходовые и трехходовые; по типу присоединения – фланцевые, резьбовые, приварные регулирующие клапаны.
Запорно-регулируемый клапан – тип трубопроводной арматуры, выполняющий функцию регулирования давления или потока рабочей среды.
Регулирование осуществляется за счет запорного элемента – плунжера, который уменьшает или увеличивает проходное сечение клапана. Такой тип регулирующих клапанов называют – седельный регулирующий клапан. Управление плунжером осуществляется за счет электрического, пневматического и (значительно реже) гидравлического привода.
Форма плунжера выполнена таким образом, чтобы изменение сечения клапана давало плавную кривую изменения расхода или давления. Этим регулирующий клапан также отличается от других типов запорной арматуры – задвижек, вентилей или шаровых кранов.
Регулирующие клапаны делятся между собой на несколько типов:

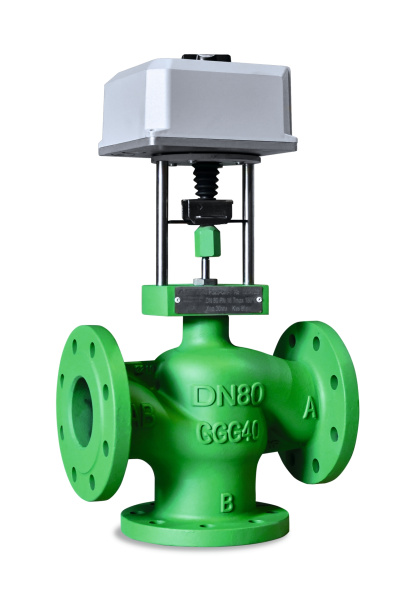

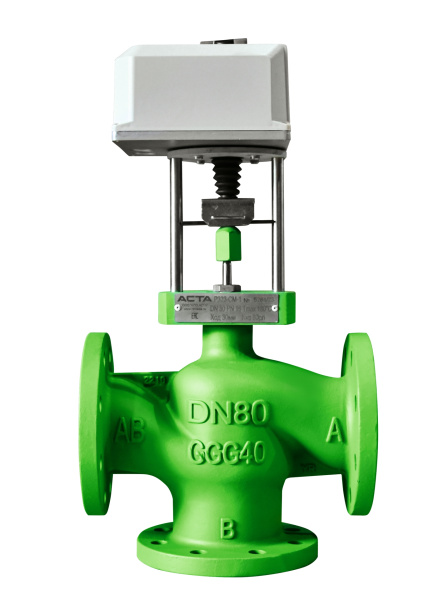

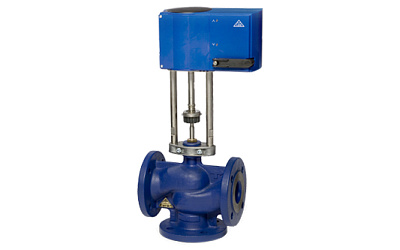

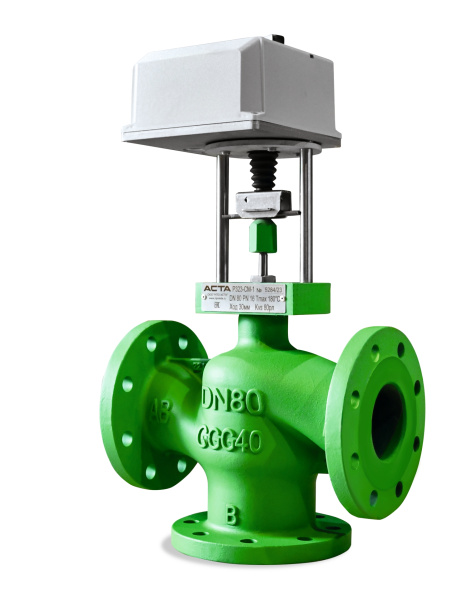

- По направлению потока рабочей среды – двух- или трехходовые;

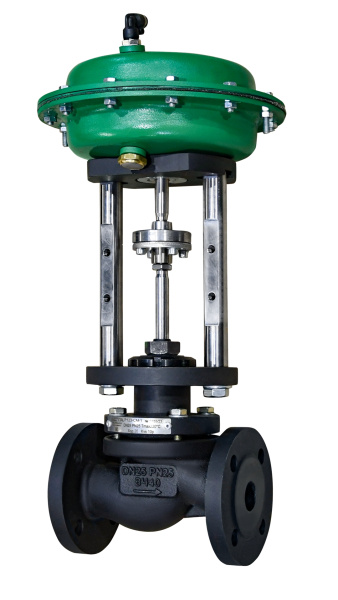

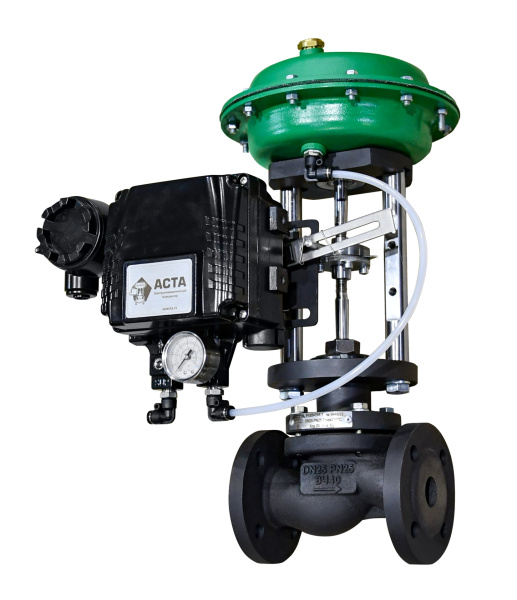

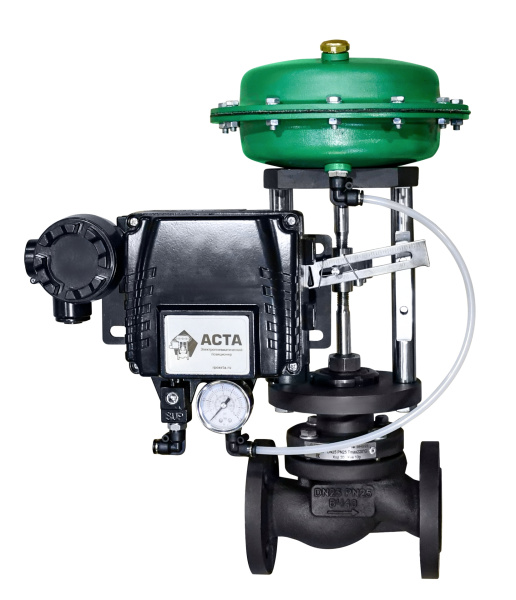

- По типу управления – с электрическим, пневматическим или гидравлическим приводом;
- По типу плунжера – неразгруженный или разгруженный по давлению;

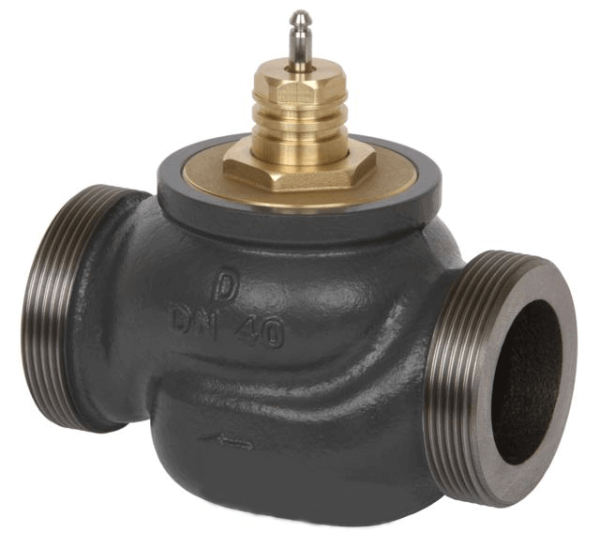

- По типу присоединения – фланцевые, резьбовые, приварные;
- По типу запорного элемента – седельные клапаны и поворотные клапаны. Чаще применяются седельные регулирующие клапаны, как с более плавной регулировкой.
Также клапаны различаются по материалу корпуса, рабочим давлению и температуре, характеристикам привода (рабочее напряжение, тип управляющего сигнала и др.)
Разгрузка клапана по давлению осуществляется за счет конструктивных особенностей запорного элемента (плунжера), позволяет использовать менее мощный привод, чем в неразгруженном исполнении, приводит к более плавной регулировке и увеличивает срок службы клапана.
Сфера применения регулирующих клапанов широка – от ЖКХ сферы (котельные, насосные станции), до пищевой и нефтехимической промышленности.
