Клапан регулирующий 2-х ходовой с пневмоприводом АСТА Р642 нержавеющий межфланцевый PN40 – PN160
Доставка завтра - 390 ₽
АСТА Р642 – межфланцевый односедельный двухходовой регулирующий клапан компактной конструкции, который управляется электрическим/пневматическим приводом.
Данные клапаны предназначены для точного регулирования потока и применяются в технологических системах высокого давления.
Особенности конструкции
- межфланцевое исполнение корпуса обладает более компактными габаритными характеристиками
- замена управляющего органа возможна без демонтажа клапана с трубопровода
- ремонтопригодная конструкция
- по запросу клиента возможна установка электропневматических позиционеров со стандартным управлением 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащитой и др.)
Технические характеристики
| Номинальный диаметр DN | 15 – 25 |
| Условное давление PN | 40 – 160 |
| Температура рабочей среды | От -60 °C до +220 °C |
| Рабочая среда | Вода, пар, сжатый воздух и другие среды, совместимые с конструкцией клапана |
| Характеристика регулирования | Линейная / равнопроцентная* / отсечная* |
| Диапазон регулирования | 30:1 |
| Пропусная способность клапана, Kvs | 4–10 м3/ч |
| Компенсация давления | Неразгруженный по давлению |
| Класс герметичности | IV класс по ГОСТ 9544-2015 |
| Тип присоединения | Межфланцевый |
| Тип управления | Электропривод / Пневмопривод |
* - по запросу
Пропускные способности клапана
| DN | Ход штока, мм | Kvs, м3/ч |
| 15 | 20 | 4 |
| 20 | 6,3 | |
| 25 | 10 |

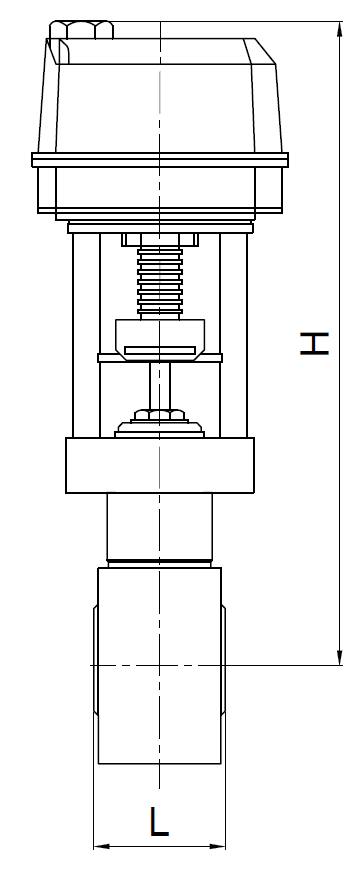

Массогабаритные характеристики
DN |
D, мм |
L, мм |
H, мм |
Масса, кг |
|
ЭПР/ЭПА 0,6кН |
ППМ 350 |
||||
15 |
15 |
60 |
332 |
394 |
3,5 |
20 |
20 |
80 |
335 |
397 |
4,7 |
25 |
25 |
90 |
345 |
407 |
6,8 |
* - масса клапана указана без учета массы привода

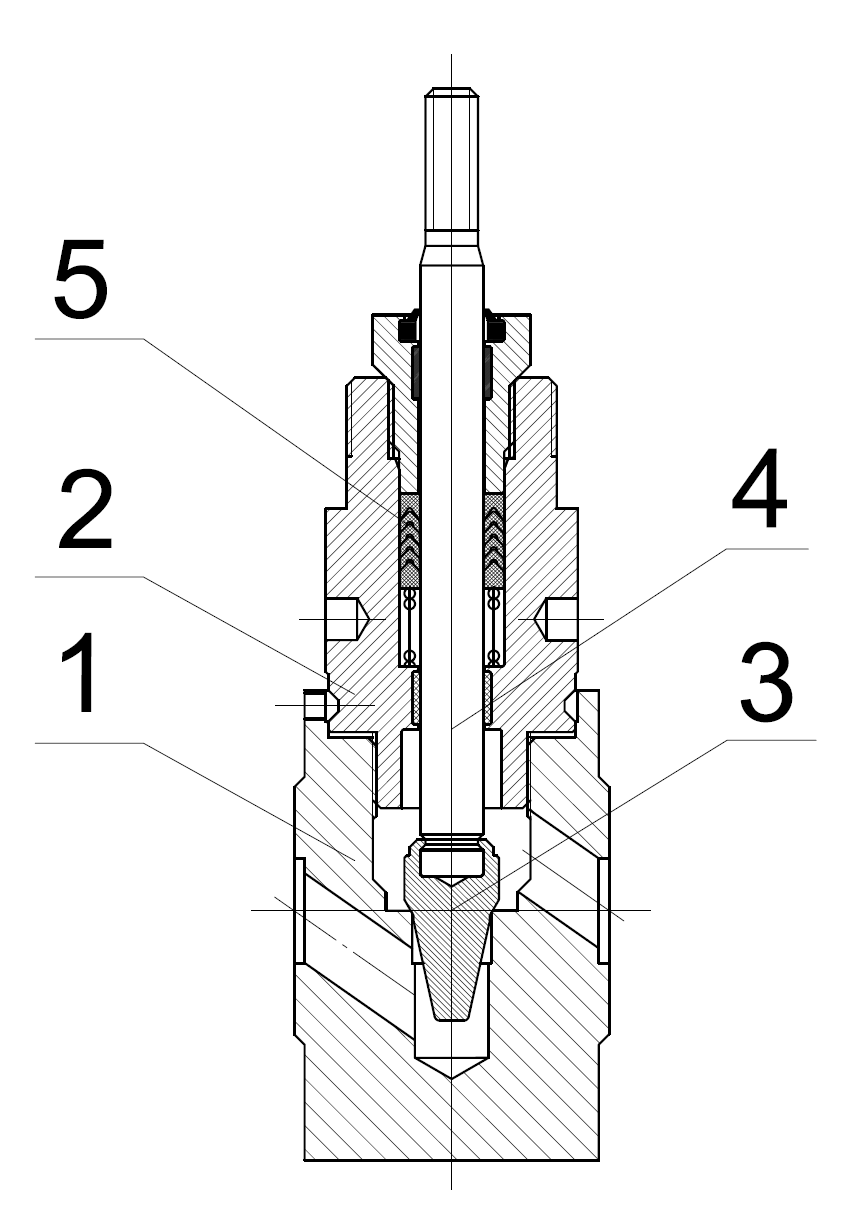

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь 12Х18Н9 |
| 2 | Направляющая | Нержавеющая сталь 12Х18Н9 |
| 3 | Плунжер | Нержавеющая сталь 12Х18Н9 |
| 4 | Шток | Нержавеющая сталь 12Х18Н9 |
| 5 | Уплотнение штока | PTFE |
-
