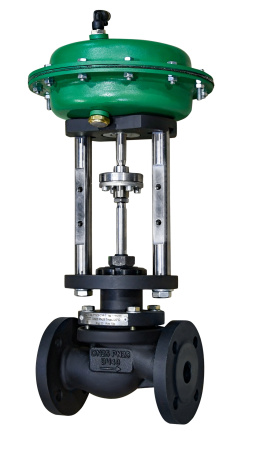

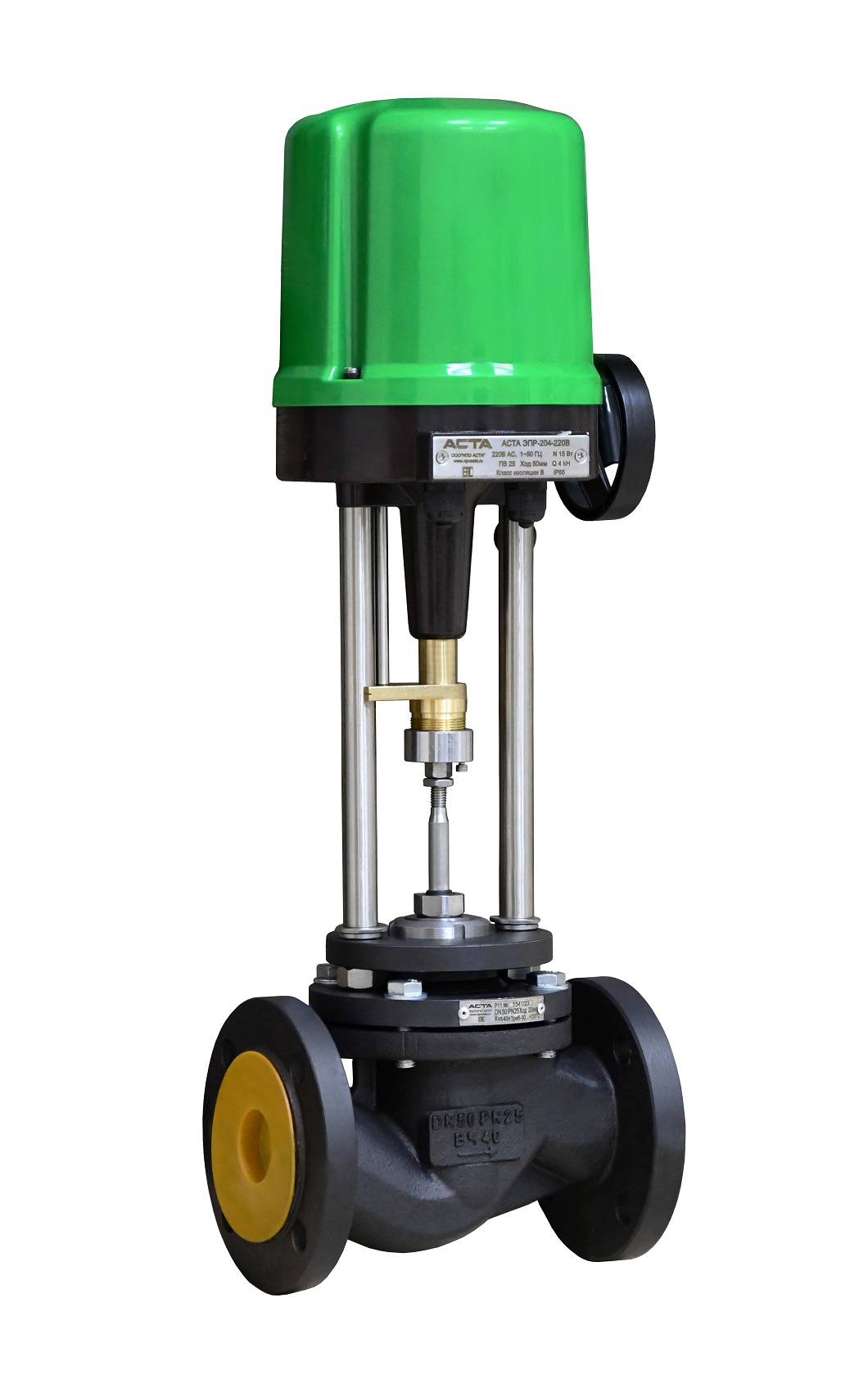

Клапан регулирующий высокотемпературный 2-х ходовой с электроприводом АСТА Р113/Р123 чугунный фланцевый PN16 – PN25
Доставка завтра - 390 ₽

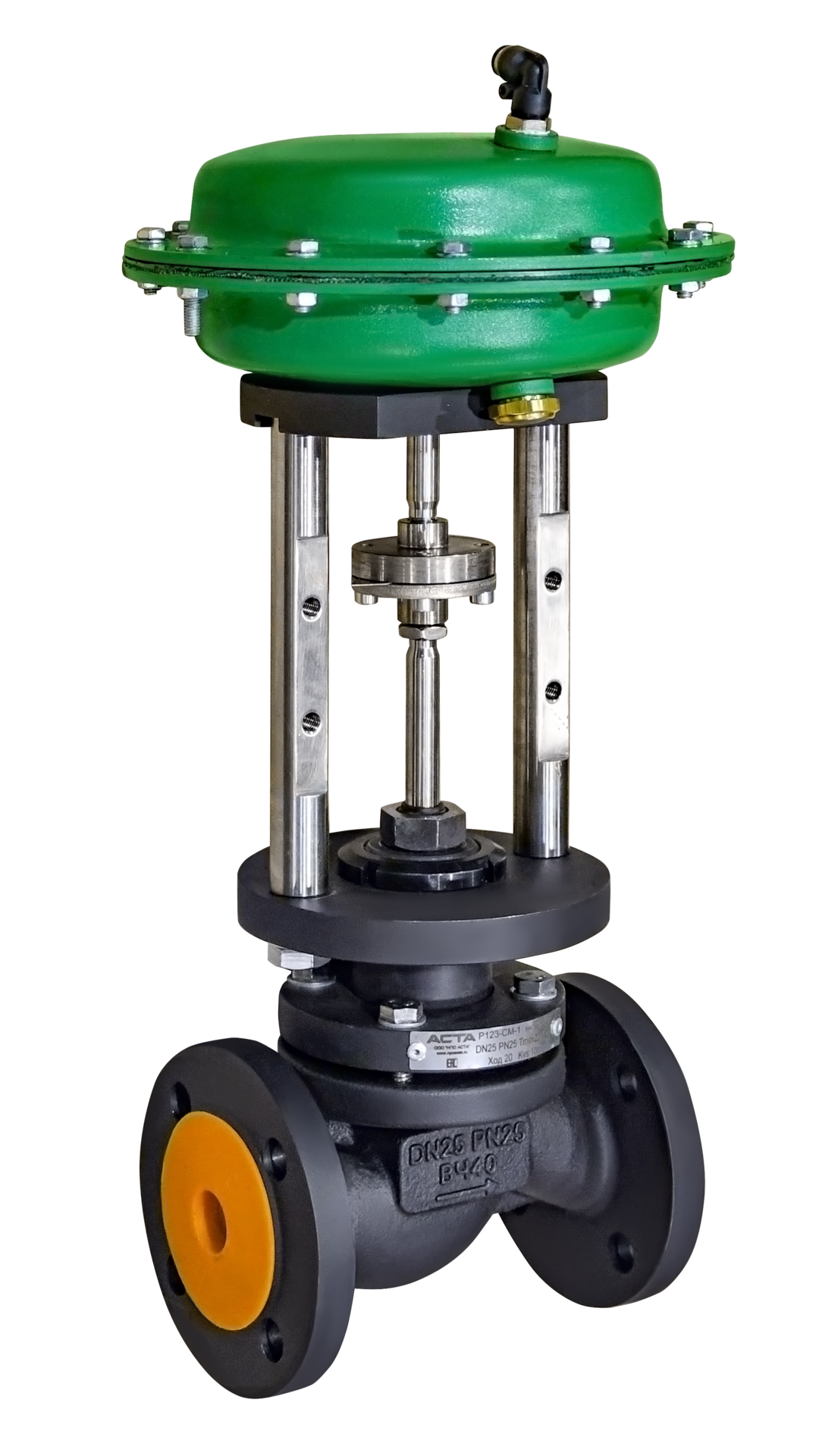

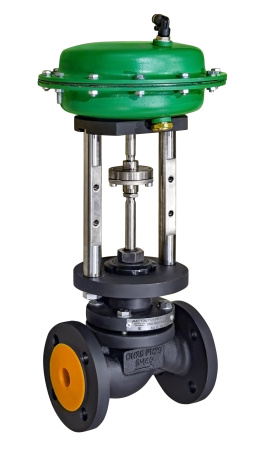

АСТА серии Р100 – односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.
Особенности конструкции
- различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);
- доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
- запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
- самоуплотняющийся подпружиненный шевронный сальниковый узел;
- механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
- две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
- ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;
Опции по запросу
- Вакуумная конструкция клапана
- Стеллитирование внутренних деталей
- Питательный клапан
- Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)

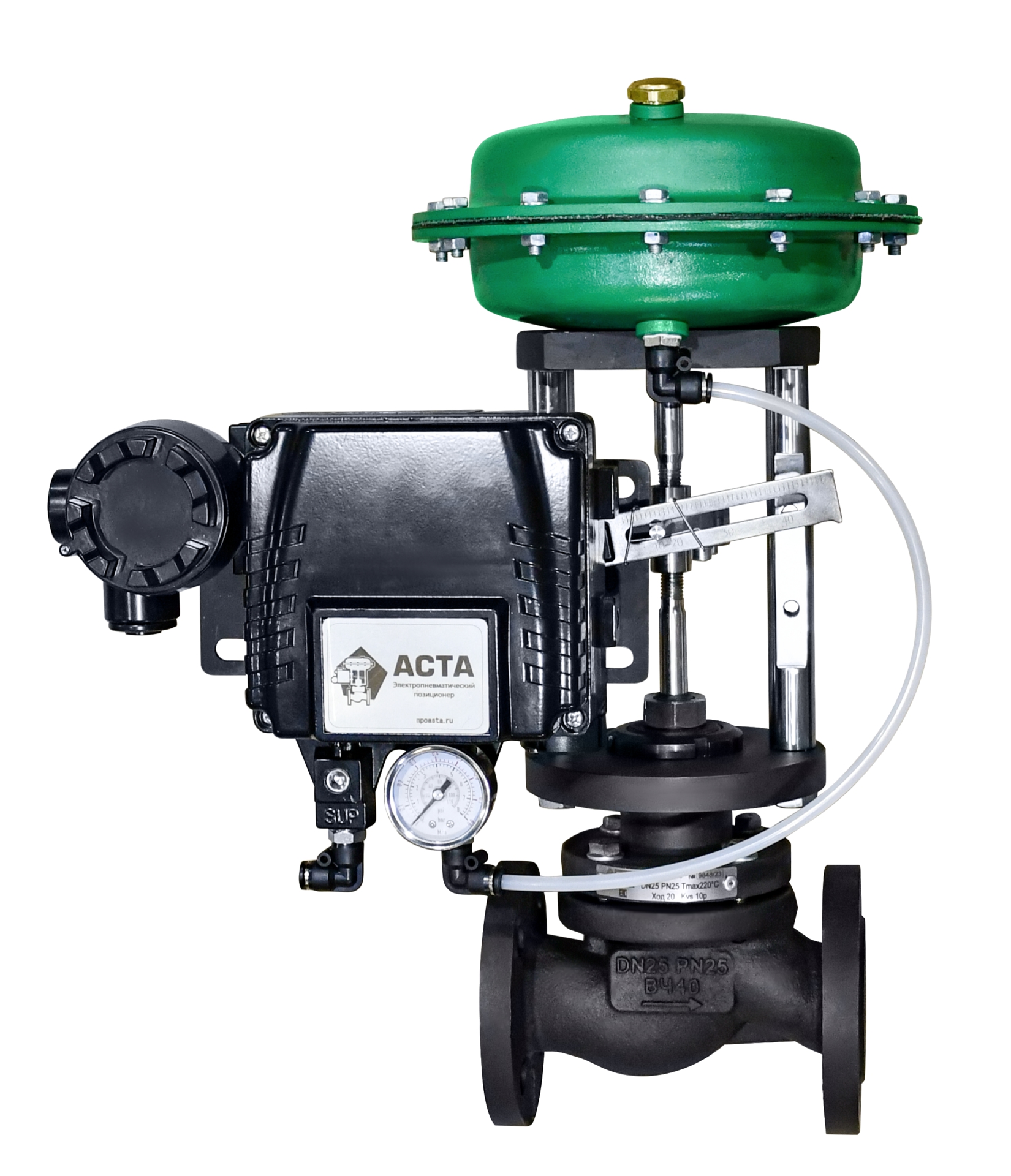

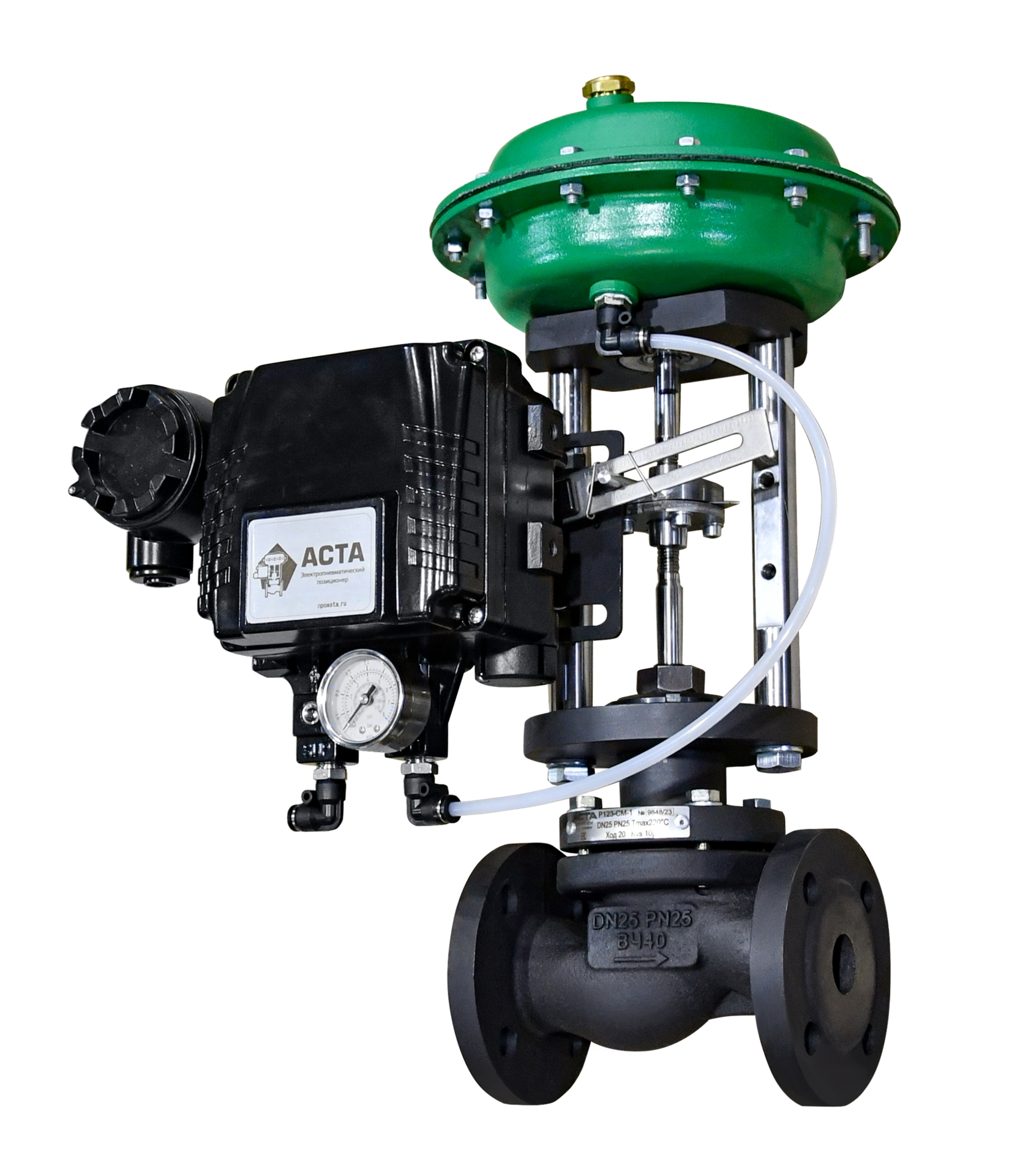

- Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)
Технические характеристики
Серия |
Р113 |
Р123 |
Материал корпуса клапана |
Серый чугун |
Высокопрочный чугун |
Номинальный диаметр DN |
15 – 200 |
|
Условное давление PN |
PN16 |
PN25 (DN15-80) PN16 (DN100-200) |
Температура рабочей среды |
От -10 °C до +220 °C |
От -30 °C до +220 °C |
Рабочая среда |
Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана |
|
Характеристики регулирования |
Линейная / равнопроцентная / отсечная |
|
Диапазон регулирования |
30:1 |
|
Пропускная способность клапана, Kvs |
0,1–630 м3/ч |
0,1–630 м3/ч |
Компенсация давления |
Разгруженный / неразгруженный по давлению |
|
Класс герметичности |
VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE) |
|
IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл») |
||
Тип присоединения |
Фланцевый по ГОСТ 33259-2015 |
|
Тип управления |
Электропривод / пневмопривод |
|
Коэффициент начала кавитации Z
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,35 | 0,35 | 0,3 |
Пропускные способности клапана (неразгруженное исполнение)
Линейная/равнопроцентная характеристика
| DN | Kvs, м3/ч | |||||||||||||||||||||
| 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | |
| Ход штока, мм | ||||||||||||||||||||||
| 15 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 20 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | - | - | - | - | - | - | - | - | - | - | - | - |
| 25 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | - | - | - | - | - | - | - | - | - | - | - |
| 32 | - | - | - | - | - | - | - | - | - | 10 | 20 | 20 | - | - | - | - | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - | - | - | - | - | 20 | 20 | 20 | - | - | - | - | - | - | - | - | - |
| 50 | - | - | - | - | - | - | - | - | - | - | - | 20 | 20 | 20 | - | - | - | - | - | - | - | - |
| 65 | - | - | - | - | - | - | - | - | - | - | - | - | 20 | 20 | 30 | - | - | - | - | - | - | - |
| 80 | - | - | - | - | - | - | - | - | - | - | - | - | - | 20 | - | 30 | 30 | - | - | - | - | - |
| 100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | 30 | 30 | - | - | - | - |
| 125 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | - | 30 | 50 | - | - |
| 150 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | 50 | 50 | - |
| 200 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50 | 50 | 75 |
Примечание: по запросу доступны нестандартные значения Kvs.
Отсечная характеристика
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 4,8 | 7,5 | 12 | 20 | 30 | 50 | 80 | 135 | 200 | 300 | 480 | 750 |
| Ход, мм | 10 | 10 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
Пропускные способности клапана (разгруженное исполнение)
Линейная/равнопроцентная характеристика
| DN | Kvs, м3/ч | ||||||||||
| 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | |
| Ход штока, мм | |||||||||||
| 50 | 20 | 20 | 20 | – | – | – | – | – | – | – | – |
| 65 | – | 30 | 30 | 30 | – | – | – | – | – | – | – |
| 80 | – | – | 30 | – | 30 | 30 | – | – | – | – | – |
| 100 | – | – | – | – | 30 | 30 | 30 | – | – | – | – |
| 125 | – | – | – | – | – | 50 | – | 50 | 50 | – | – |
| 150 | – | – | – | – | – | – | – | 50 | 50 | 50 | – |
| 200 | – | – | – | – | – | – | – | – | 75 | 75 | 75 |
Примечание: по запросу доступны другие значения Kvs.
Отсечная характеристика
| N | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 30 | 80 | 135 | 200 | 300 | 480 | 750 |
| Ход, мм | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
Спецификация материалов
№ |
Наименование |
Материал |
|
Р113 |
Р123 |
||
1 |
Корпус |
Серый чугун GG25 |
Высокопрочный чугун ВЧ40 |
2 |
Крышка |
Сталь 20 |
Сталь 20 |
3 |
Седло |
Сталь 20Х13 |
|
4 |
Плунжер |
Сталь 20Х13 |
|
5 |
Шток |
Сталь 20Х13 |
|
6 |
Направляющая |
PTFE/Бронза |
|
7 |
Сальник |
PTFE/Графит |
|
8 |
Уплотнение корпуса |
Графлекс |
|
Массогабаритные характеристики
Неразгруженное исполнение клапана
DN |
L, мм |
H, мм |
Масса, кг* |
|||||||||
ЭПР / ЭПА |
ППМ |
|||||||||||
0,6кН |
1,8кН |
4,0 кН |
10,0кН |
14,0кН |
25 кН |
350 |
560 |
900 |
1500 |
|||
15 |
130 |
371 |
411 |
- |
- |
- |
- |
403 |
- |
- |
- |
3,2 |
20 |
150 |
366 |
406 |
- |
- |
- |
- |
398 |
- |
- |
- |
3,8 |
25 |
160 |
376 |
416 |
- |
- |
- |
- |
408 |
- |
- |
- |
4,5 |
32 |
180 |
377 |
417 |
567 |
- |
- |
- |
409 |
- |
- |
- |
6,9 |
40 |
200 |
- |
425 |
575 |
- |
- |
- |
417 |
512 |
- |
- |
9,6 |
50 |
230 |
- |
419 |
569 |
- |
- |
- |
411 |
506 |
- |
- |
11,9 |
65 |
290 |
- |
- |
630 |
675 |
887 |
- |
- |
573 |
- |
- |
19,0 |
80 |
310 |
- |
- |
628 |
673 |
885 |
- |
- |
566 |
- |
- |
25,0 |
100 |
350 |
- |
- |
- |
682 |
894 |
- |
- |
575 |
- |
- |
37,0 |
125 |
400 |
- |
- |
- |
734 |
946 |
946 |
- |
- |
752 |
- |
65,0 |
150 |
480 |
- |
- |
- |
- |
978 |
978 |
- |
- |
784 |
- |
75,0 |
200 |
600 |
- |
- |
- |
- |
- |
996 |
- |
- |
- |
1002 |
120,0 |
* - масса клапана указана без учёта привода
Разгруженное исполнение клапана
DN |
L, мм |
H, мм |
Масса, кг* |
|||||||||
ЭПР / ЭПА |
ППМ |
|||||||||||
0,6кН |
1,8кН |
4,0 кН |
10,0кН |
14,0кН |
25 кН |
350 |
560 |
900 |
1500 |
|||
50 |
230 |
402 |
442 |
- |
- |
- |
- |
434 |
535 |
655 |
855 |
11,9 |
65 |
290 |
- |
480 |
630 |
- |
- |
- |
472 |
573 |
693 |
893 |
19,0 |
80 |
310 |
- |
478 |
628 |
- |
- |
- |
- |
566 |
688 |
888 |
25,0 |
100 |
350 |
- |
- |
637 |
- |
- |
- |
- |
575 |
700 |
900 |
37,0 |
125 |
400 |
- |
- |
694 |
734 |
- |
- |
- |
- |
752 |
952 |
65,0 |
150 |
480 |
- |
- |
721 |
762 |
978 |
- |
- |
- |
784 |
984 |
75,0 |
200 |
600 |
- |
- |
- |
784 |
996 |
996 |
- |
- |
- |
1002 |
120,0 |
* - масса клапана указана без учёта привода
-
