Клапан регулирующий 2-х ходовой с пневмоприводом АСТА Р133 стальной фланцевый PN40

Цены

По запросу

Нет в наличии

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

Характеристики

Производитель

—

АСТА

Тип присоединения

—

Фланцевое

Тип управления

—

Пневмопривод

Конструкция клапана

—

Двухходовой

Материал корпуса

—

Углеродистая сталь

Страна

—

РОССИЯ

Рабочая среда

—

Вода и другие среды, нейтральные к материалам конструкции клапана

Температура рабочей среды t° min (°C)

—

-40

Температура рабочей среды t° max (°C)

—

220

Давление PN

—

PN40

Диаметр DN

—

DN15 – DN200

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

АСТА Р133 – односедельный двухходовой регулирующий клапан из углеродистой стали, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Особенности конструкции

различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);
доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
самоуплотняющийся подпружиненный шевронный сальниковый узел;
механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Опции по запросу

Вакуумная конструкция клапана
Стеллитирование внутренних деталей
Питательный клапан
Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)
Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

Технические характеристики

Номинальный диаметр DN	15-200
Условное давление, бар	40
Температура рабочей среды	От -40 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	1,0–400 м3/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
Класс герметичности	III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / Пневмопривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м3/ч
	1,6	2,5	4	6,3	10	16	20	25	40	63	80	100	125	160	200	250	400
	Ход штока, мм
15	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
25	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	30	30	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-
125	-	-	-	-	-	-	-	-	-	-	50	-	50	-	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	50	-	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	75	75	75

Примечание: по запросу доступны нестандартные значения Kvs.

Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м3/ч	4,8	7,6	12	19,2	24	30	75,6	120	192	240	300	480
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75

Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м3/ч
	20	25	40	63	80	100	125	200	250	400
	Ход штока, мм
50	20	20	20	-	-	-	-	-	-	-
65	-	30	30	30	-	-	-	-	-	-
80	-	-	30	-	30	-	30	-	-	-
100	-	-	-	-	30	30	30	-	-	-
125	-	-	-	-	30		50	50	-	-
150	-	-	-	-	-		50	50	50	-
200	-	-	-	-	-		-	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м3/ч	48	75,6	150	192	240	300	480
Ход, мм	20	30	30	30	50	50	75

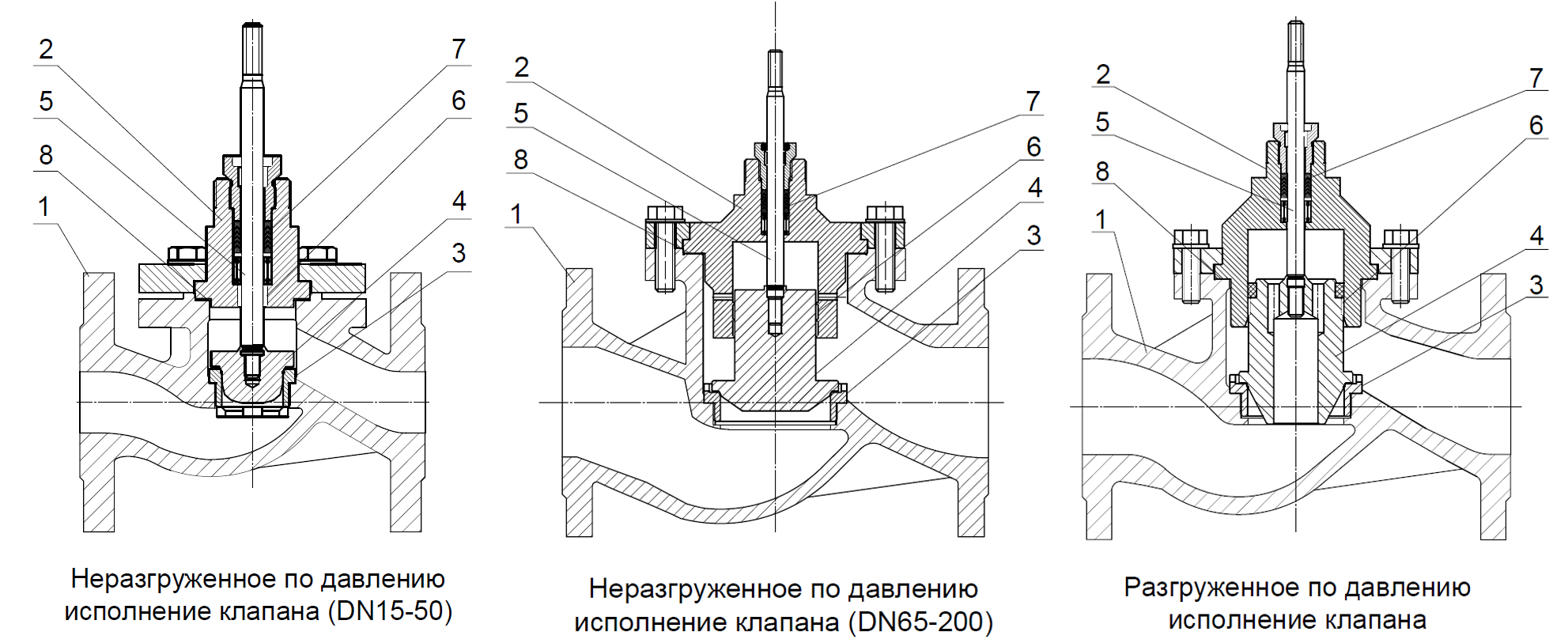

Спецификация материалов

№	Наименование	Материал
1	Корпус	Углеродистая сталь GS-C25
2	Крышка	Сталь 20
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Шток	Сталь 20Х13
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

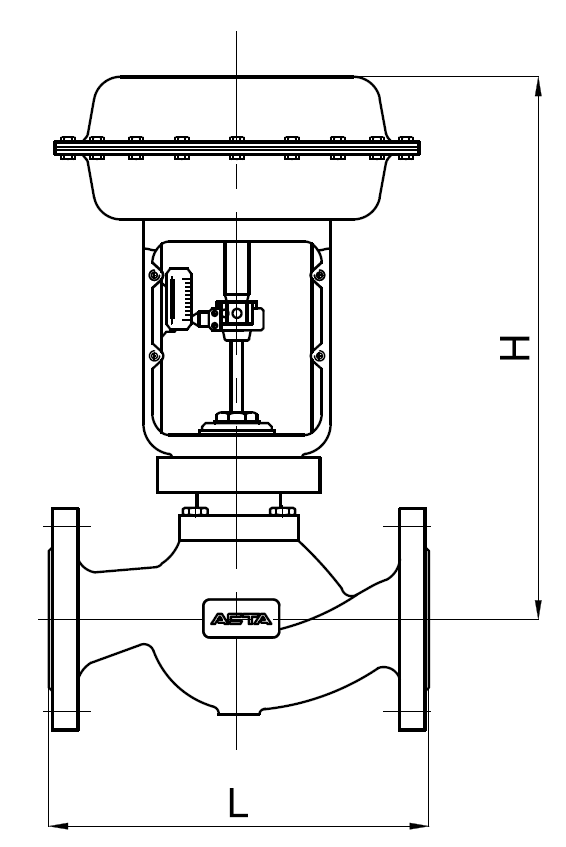

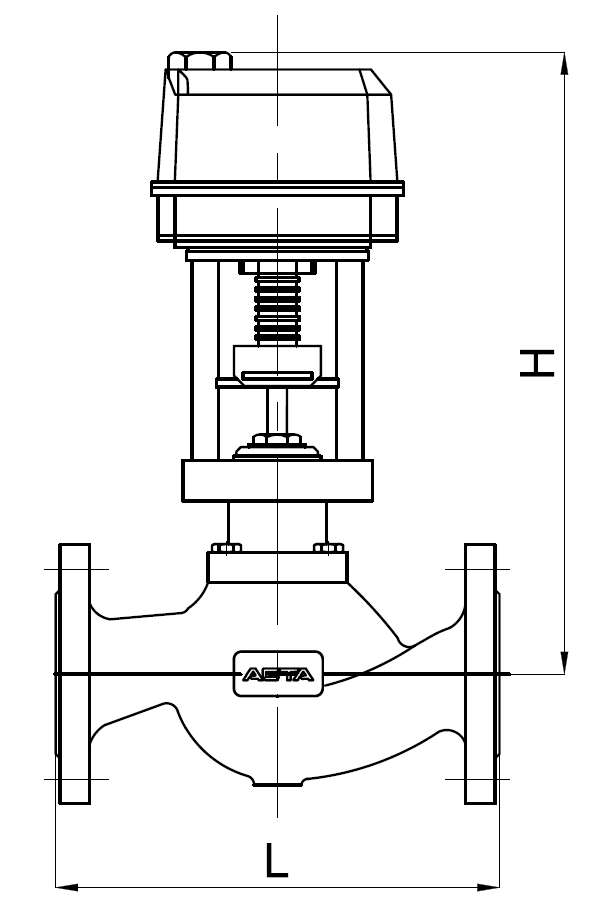

Массогабаритные характеристики

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	-	-	-	-	403	-	-	-	3,2
20	150	366	406	-	-	-	-	398	-	-	-	3,8
25	160	376	416	-	-	-	-	408	-	-	-	4,5
32	180	377	417	567	-	-	-	409	-	-	-	6,9
40	200	-	425	575	-	-	-	417	512	-	-	9,6
50	230	-	419	569	-	-	-	411	506	-	-	11,9
65	290	-	-	630	675	887	-	-	573	-	-	19,0
80	310	-	-	628	673	885	-	-	566	-	-	25,0
100	350	-	-	-	682	894	-	-	575	-	-	37,0
125	400	-	-	-	734	946	946	-	-	752	-	65,0
150	480	-	-	-	-	978	978	-	-	784	-	75,0
200	600	-	-	-	-	-	996	-	-	-	1002	120,0

* - масса клапана указана без учёта привода

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	-	-	-	-	434	535	655	588	11,9
65	290	-	480	630	-	-	-	472	573	693	893	19,0
80	310	-	478	628	-	-	-	-	566	688	888	25,0
100	350	-	-	637	-	-	-	-	575	700	900	37,0
125	400	-	-	694	734	-	-	-	-	752	952	65,0
150	480	-	-	721	762	978	-	-	-	784	984	75,0
200	600	-	-	-	784	996	996	-	-	-	1002	120,0

* - масса клапана указана без учёта привода
