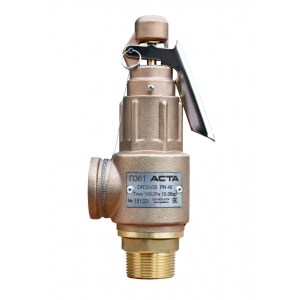

Клапан предохранительный АСТА П361 резьбовой, корпус латунь, PN40
Клапан предохранительный АСТА П361 из латуни резьбовой DN15 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN15
по запросу
Клапан предохранительный АСТА П361 из латуни резьбовой DN20 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN20
по запросу
Клапан предохранительный АСТА П361 из латуни резьбовой DN25 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN25
по запросу
Клапан предохранительный АСТА П361 из латуни резьбовой DN32 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN32
по запросу
Клапан предохранительный АСТА П361 из латуни резьбовой DN40 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN40
по запросу
Клапан предохранительный АСТА П361 из латуни резьбовой DN50 PN40
Нет в наличии
Артикул
:
АСТА-П361
Диаметр DN
:
DN50
по запросу
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN15 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN20 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN25 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN32 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN40 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П361 | DN50 |
по запросу
|
от 1 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Тип присоединения
—
Муфтовое
Материал корпуса
—
Латунь (CuSn5ZnPb)
Страна
—
РОССИЯ
Рабочая среда
—
Пар, воздух, вода и др. среды, нейтральные к материалам клапана
Температура рабочей среды t° min (°C)
—
-45
Температура рабочей среды t° max (°C)
—
185
Возможность настройки клапана
—
Давление срабатывания кратно 0,1 Бар устанавливается на производстве
Давление PN
—
PN40
Диаметр DN
—
DN15 – DN50
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предохранительные клапаны АСТА серии П341 и П361 – малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления. Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды. Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.
Особенности конструкции
- Негазоплотное исполнение
- Принудительный подрыв рычагом
- Газоплотное исполнение без подрыва*
- Уплотнение затвора «металл-металл»
| Номинальный диаметр DN | 15 – 50 (1/2” – 2”) |
| Номинальное давление PN | 40 бар |
| Рабочая среда | Пар, воздух и другие среды, нейтральные к материалам конструкции клапана |
| Температура рабочей среды | от -45 °С до 185 °С |
| Давление настройки | 0,3 – 30 бар |
| Тип присоединения | Резьбовой R/Rc (вход-выход) |
Расчетные параметры
DNхDN |
R” |
Диаметр седла |
Площадь седла, А, мм2 |
Коэффициент |
|
Газы, пары |
Жидкости |
||||
15x15 |
1/2” |
13 |
133 |
0,12 |
- |
20х20 |
3/4” |
19 |
283 |
||
25х25 |
1” |
25 |
491 |
||
32х32 |
1 1/4" |
32 |
804 |
||
40х40 |
1 1/2" |
38 |
1134 |
||
50х50 |
2” |
50 |
1963 |
||

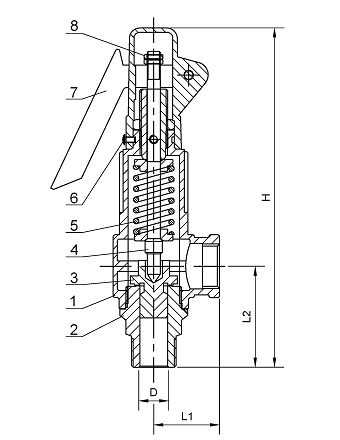

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Латунь CuSn5ZnPb |
| 2 | Седло | Латунь CuZn40Pb2 |
| 3 | Плунжер | Латунь CuZn40Pb2 |
| 4 | Шток | Латунь CuZn40Pb3 |
| 5 | Пружина | Сталь 65Mn |
| 6 | Винт | Углеродистая сталь Q235 |
| 7 | Рычаг | Углеродистая сталь Q235 |
| 8 | Стопорная гайка | Углеродистая сталь Q235 |
Массогабаритные характеристики
| DNхDN | R” | L1,мм | L2,мм | Н,мм | Масса, кг |
| 15x15 | 1/2” | 31 | 46 | 158 | 0,5 |
| 20х20 | 3/4” | 35 | 54 | 170 | 0,6 |
| 25х25 | 1” | 41 | 66 | 200 | 1,1 |
| 32х32 | 1 1/4" | 50 | 74 | 218 | 2 |
| 40х40 | 1 1/2" | 59 | 85 | 243 | 2,6 |
| 50х50 | 2” | 65 | 97 | 280 | 3,8 |
Пропускная способность
| DN (R”) | 15 х 15 (1/2”) | 20 х 20 (3/4”) | 25 х 25 (1”) | 32 х 32 (1 1/4") | 40 х 40 (1 1/2") | 50 x 50 (2”) | ||||||
| Р | I | II | I | II | I | II | I | II | I | II | I | II |
| 0,5 | 13 | 20 | 29 | 44 | 41 | 76 | 82 | 124 | 117 | 175 | 203 | 305 |
| 1 | 18 | 28 | 39 | 60 | 68 | 103 | 111 | 169 | 157 | 238 | 272 | 413 |
| 2 | 28 | 43 | 59 | 91 | 102 | 157 | 168 | 258 | 236 | 364 | 409 | 630 |
| 3 | 37 | 57 | 79 | 122 | 137 | 212 | 224 | 347 | 316 | 489 | 547 | 846 |
| 4 | 46 | 72 | 99 | 153 | 171 | 266 | 280 | 435 | 396 | 614 | 685 | 1063 |
| 5 | 56 | 86 | 119 | 185 | 206 | 320 | 337 | 524 | 475 | 739 | 823 | 1279 |
| 6 | 65 | 101 | 139 | 216 | 240 | 374 | 393 | 613 | 555 | 864 | 960 | 1496 |
| 7 | 74 | 116 | 158 | 247 | 275 | 428 | 450 | 701 | 634 | 989 | 1098 | 1712 |
| 8 | 83 | 130 | 178 | 278 | 309 | 482 | 506 | 790 | 714 | 1114 | 1236 | 1929 |
| 9 | 93 | 145 | 198 | 309 | 343 | 536 | 563 | 879 | 794 | 1239 | 1374 | 2145 |
| 10 | 102 | 159 | 218 | 341 | 378 | 590 | 619 | 967 | 873 | 1364 | 1512 | 2362 |
| 11 | - | 174 | - | 372 | - | 645 | - | 1056 | - | 1489 | - | 2578 |
| 12 | - | 189 | - | 403 | - | 699 | - | 1145 | - | 1614 | - | 2795 |
| 13 | - | 203 | - | 434 | - | 753 | - | 1233 | - | 1739 | - | 3011 |
| 14 | - | 218 | - | 466 | - | 807 | - | 1322 | - | 1865 | - | 3228 |
| 15 | - | 233 | - | 497 | - | 861 | - | 1410 | - | 1990 | - | 3444 |
| 16 | - | 247 | - | 528 | - | 915 | - | 1499 | - | 2115 | - | 3660 |
| 17 | - | 262 | - | 559 | - | 969 | - | 1588 | - | 2240 | - | 3877 |
| 18 | - | 276 | - | 591 | - | 1023 | - | 1676 | - | 2365 | - | 4093 |
| 19 | - | 291 | - | 622 | - | 1077 | - | 1765 | - | 2490 | - | 4310 |
| 20 | - | 306 | - | 653 | - | 1132 | - | 1854 | - | 2615 | - | 4526 |
| 21 | - | 321 | - | 684 | - | 1186 | - | 1943 | - | 5482 | - | 4742 |
| 22 | - | 336 | - | 715 | - | 1240 | - | 2032 | - | 5607 | - | 4958 |
| 23 | - | 351 | - | 746 | - | 1294 | - | 2121 | - | 5732 | - | 5174 |
| 24 | - | 366 | - | 777 | - | 1348 | - | 2210 | - | 5857 | - | 5390 |
| 25 | - | 380 | - | 808 | - | 1402 | - | 2299 | - | 5982 | - | 5605 |
| 26 | - | 394 | - | 839 | - | 1456 | - | 2388 | - | 6107 | - | 5821 |
| 27 | - | 408 | - | 869 | - | 1510 | - | 2476 | - | 6231 | - | 6037 |
| 28 | - | 423 | - | 901 | - | 1564 | - | 2565 | - | 6356 | - | 6253 |
| 29 | - | 438 | - | 932 | - | 1618 | - | 2654 | - | 6481 | - | 6469 |
| 30 | - | 453 | - | 963 | - | 1672 | - | 2742 | - | 6606 | - | 6685 |
