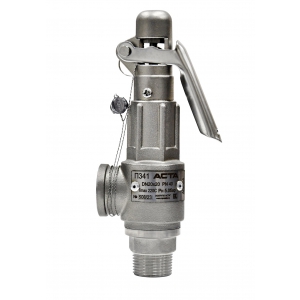

Клапан предохранительный АСТА П341 резьбовой, корпус нержавеющая сталь, PN40
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П341 | DN15 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П341 | DN20 |
по запросу
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П341 | DN25 |
по запросу
|
Доставка завтра - 390 ₽
Предохранительные клапаны АСТА серии П341 и П361 – малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления. Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды. Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.
Особенности конструкции
- Негазоплотное исполнение
- Принудительный подрыв рычагом
- Уплотнение затвора «металл-металл» или мягкое силиконовое уплотнение затвора
- Газоплотное исполнение без подрыва*
- Мягкое уплотнение затвора PTFE*
*- по запросу
Номинальный диаметр DN |
15 – 25 (1/2” – 1”) |
|
Номинальноедавление PN |
40 бар |
|
Температура рабочей среды |
«м-м» |
от -60 °С до 220 °С |
PTFE |
от -60 °С до 200 °С |
|
С |
от -50 °С до 150 °С |
|
Рабочая среда |
«м-м» |
Пар, воздух и другие среды, нейтральный к материалам клапана |
PTFE |
Пар, воздух, вода и другие среды, нейтральный к материалам конструкции клапана |
|
С |
Пар, воздух, вода (до 6 бар) и другие среды, нейтральные к материалам клапана |
|
Давление настройки |
0,3 – 30 бар |
|
Тип присоединения |
Резьбовой R/Rc (вход/выход) |
|
Расчетные параметры
DNхDN |
R” |
Диаметр седла |
Площадь седла, А, мм2 |
Коэффициент |
|
Газы, пары |
Жидкости |
||||
15x15 |
1/2” |
13 |
133 |
0,12 |
0,1 |
20х20 |
3/4” |
19 |
283 |
||
25х25 |
1” |
25 |
491 |
||
Спецификация материалов
| № | Наименование | Материал | |||||||||||||||||||||||
| 1 | Корпус | Нержавеющая сталь SS304 | |||||||||||||||||||||||
| 2 | Седло | Нержавеющая сталь SS316 | |||||||||||||||||||||||
| 3 | Плунжер | Нержавеющая сталь SS316 | |||||||||||||||||||||||
| 4 | Шток | Нержавеющая сталь SS304 | |||||||||||||||||||||||
| 5 | Пружина | Нержавеющая сталь SS304 | |||||||||||||||||||||||
| 6 | Винт | Нержавеющая сталь SS304 | |||||||||||||||||||||||
| 7 | Рычаг | Нержавеющая сталь SS304 | |||||||||||||||||||||||
| 8 | Стопорная гайка | Нержавеющая сталь SS304 | |||||||||||||||||||||||
Массогабаритные характеристики
| DNхDN | R” | L1, мм | L2, мм | H, мм | Масса, кг | |||||||||||||||
| 15x15 | 1/2” | 30 | 46 | 160 | 0,5 | |||||||||||||||
| 20х20 | 3/4” | 35 | 53 | 173 | 0,6 | |||||||||||||||
| 25х25 | 1” | 40 | 65 | 198 | 1,1 | |||||||||||||||
Пропускная способность
| DN (R”) | 15 х 15 (1/2”) | 20 х 20 (3/4”) | 25 х 25 (1”) | ||||||
| Р | I | II | III | I | II | III | I | II | III |
| 0,5 | 13 | 20 | 541 | 29 | 44 | 1070 | 41 | 76 | 2009 |
| 1 | 18 | 28 | 692 | 39 | 60 | 1478 | 68 | 103 | 2561 |
| 2 | 28 | 43 | 978 | 59 | 91 | 2090 | 102 | 157 | 3622 |
| 3 | 37 | 57 | 1198 | 79 | 122 | 2560 | 137 | 212 | 4435 |
| 4 | 46 | 72 | 1383 | 99 | 153 | 2956 | 171 | 266 | 5122 |
| 5 | 56 | 86 | 1546 | 119 | 185 | 3304 | 206 | 320 | 5726 |
| 6 | 65 | 101 | 1694 | 139 | 216 | 3620 | 240 | 374 | 6272 |
| 7 | 74 | 116 | - | 158 | 247 | - | 275 | 428 | - |
| 8 | 83 | 130 | - | 178 | 278 | - | 309 | 482 | - |
| 9 | 93 | 145 | - | 198 | 309 | - | 343 | 536 | - |
| 10 | 102 | 159 | - | 218 | 341 | - | 378 | 590 | - |
| 11 | 111 | 174 | - | 238 | 372 | - | 412 | 645 | - |
| 12 | 121 | 189 | - | 258 | 403 | - | 447 | 699 | - |
| 13 | 130 | 203 | - | 278 | 434 | - | 481 | 753 | - |
| 14 | 139 | 218 | - | 298 | 466 | - | 516 | 807 | - |
| 15 | 149 | 233 | - | 317 | 497 | - | 550 | 861 | - |
| 16 | 158 | 247 | - | 337 | 528 | - | 585 | 915 | - |
| 17 | 167 | 262 | - | 357 | 559 | - | 619 | 969 | - |
| 18 | 176 | 276 | - | 377 | 591 | - | 653 | 1023 | - |
| 19 | 186 | 291 | - | 397 | 622 | - | 688 | 1077 | - |
| 20 | 195 | 306 | - | 417 | 653 | - | 722 | 1132 | - |
| 21 | 204 | 321 | - | 437 | 684 | - | 756 | 1186 | - |
| 22 | 213 | 336 | - | 457 | 715 | - | 790 | 1240 | - |
| 23 | - | 351 | - | - | 746 | - | - | 1294 | - |
| 24 | - | 366 | - | - | 777 | - | - | 1348 | - |
| 25 | - | 380 | - | - | 808 | - | - | 1402 | - |
| 26 | - | 394 | - | - | 839 | - | - | 1456 | - |
| 27 | - | 408 | - | - | 869 | - | - | 1510 | - |
| 28 | - | 423 | - | - | 901 | - | - | 1564 | - |
| 29 | - | 438 | - | - | 932 | - | - | 1618 | - |
| 30 | - | 453 | - | - | 963 | - | - | 1672 | - |
P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, кг/ч; III–вода, кг/ч.
