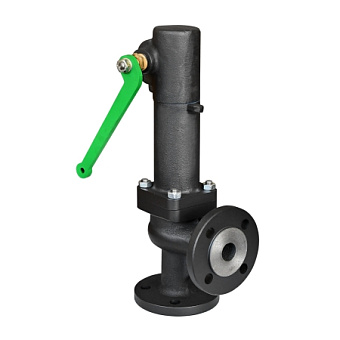

Клапан предохранительный АСТА П123 фланцевый, корпус чугун, пропорциональный, PN25
Клапан предохранительный АСТА П123 чугунный фланцевый DN15 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN15
47 021 ₽/шт
62 694 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN20 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN20
47 642 ₽/шт
63 522 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN25 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN25
50 510 ₽/шт
67 347 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN32 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN32
60 641 ₽/шт
80 855 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN40 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN40
67 409 ₽/шт
89 879 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN50 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN50
73 565 ₽/шт
98 086 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN65 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN65
80 207 ₽/шт
106 942 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN80 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN80
106 540 ₽/шт
142 053 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN100 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN100
136 212 ₽/шт
181 616 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN125 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN125
151 227 ₽/шт
201 636 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN150 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN150
269 076 ₽/шт
358 768 ₽/шт
Клапан предохранительный АСТА П123 чугунный фланцевый DN200 PN25
Нет в наличии
Артикул
:
АСТА-П123
Диаметр DN
:
DN200
333 114 ₽/шт
444 152 ₽/шт
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN15 |
47 021 ₽/шт
62 694 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN20 |
47 642 ₽/шт
63 522 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN25 |
50 510 ₽/шт
67 347 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN32 |
60 641 ₽/шт
80 855 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN40 |
67 409 ₽/шт
89 879 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN50 |
73 565 ₽/шт
98 086 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN65 |
80 207 ₽/шт
106 942 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN80 |
106 540 ₽/шт
142 053 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN100 |
136 212 ₽/шт
181 616 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN125 |
151 227 ₽/шт
201 636 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN150 |
269 076 ₽/шт
358 768 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-П123 | DN200 |
333 114 ₽/шт
444 152 ₽/шт
|
от 47 021 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Тип присоединения
—
Фланцевое
Материал корпуса
—
Высокопрочный чугун (GGG40)
Страна
—
РОССИЯ
Рабочая среда
—
Пар, воздух, вода и др. среды, нейтральные к материалам клапана
Температура рабочей среды t° min (°C)
—
-30
Температура рабочей среды t° max (°C)
—
350
Возможность настройки клапана
—
Давление срабатывания от 0,5 до 16 Бар устанавливается на производстве
Давление PN
—
PN25
Диаметр DN
—
DN15 – DN200
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предохранительный клапан АСТА серии П123 – среднеподъемный пружинный угловой клапан прямого действия. Предназначен для защиты трубопроводов и оборудования от превышения предельно допустимого давления. Используется преимущественно на несжимаемых средах (жидких). Корпус из высокопрочного чугуна обеспечивает возможность установки клапана вне отапливаемых помещений (до -40°С) и стойкость к гидроударам и термоударам.
Особенности конструкции
- Закрытый колпак
- Негазоплотное исполнение
- Сменные седло и плунжер
- Модернизированный узел подрыва
- Мгновенный подрыв рычагом
- Корпус из высокопрочного чугуна
- Абсолютная герметичность класса А
- Уплотнение затвора: «металл-металл», PTFE
- Высокотемпературная кремнийорганическая эмаль
| Номинальный диаметр | DN 15 - 200 |
| Номинальное давление | 40 х 16 |
| Минимальная температура рабочей среды | -30 °С |
| Максимальная температура рабочей среды | +200 °С (мягкое уплотнение седла) |
| +350 °С (уплотнение «металл-металл») | |
| Рабочая среда | Пар, воздух, вода и др. среды, нейтральные к материалам клапана |
| Класс герметичности | "А" по ГОСТ 9544-2015 |
| Давление настройки | 0,5-40 бар |
| Давление полного открытия, Рпо | +15% от Рн |
| Давление полного закрытия, Рз | -20% от Рн |
| Тип присоединения | Фланцевое по ГОСТ 33259-2015 |
Расчетные параметры
| DN | Диаметр седла d0, мм | Площадь седла А, мм2 | Высота подъема плунжера h, мм | Коэффициент истечения α* | |
| Газы, пары | Жидкости | ||||
| 15х15 | 12 | 113 | 2,5 | 0,35 | 0,25 |
| 20х20 | 12 | 113 | 2,5 | ||
| 25x25 | 16 | 201 | 2,5 | ||
| 32х32 | 20 | 314 | 2,5 | ||
| 40x40 | 25 | 491 | 3 | ||
| 50x50 | 32 | 804 | 3,5 | ||
| 65x65 | 40 | 1257 | 4 | ||
| 80x80 | 50 | 1964 | 5 | ||
| 100x100 | 63 | 3117 | 6,5 | ||
| 125x125 | 77 | 4657 | 8,0 | ||
| 150х150 | 93 | 6790 | 10,0 | ||
| 200х200 | 110 | 9498 | 11,0 | ||
* - при противодавлении 0 бар
Диапазоны давлений пружин
| DN | Диапазоны давлений, бар * | |||||
| 15х15 | 0,5-5,5 | 5,5-10,5 | 10,5-16,0 | 16,0-24,0 | - | - |
| 20х20 | 0,5-5,5 | 5,5-10,5 | 10,5-16,0 | 16,0-24,0 | - | - |
| 25x25 | 0,5-5,5 | 5,5-10,5 | 10,5-16,0 | 16,0-24,0 | - | - |
| 32х32 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - |
| 40x40 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - |
| 50x50 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 |
| 65x65 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 |
| 80x80 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 |
| 100x100 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 |
| 125х125 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 |
| 150х150 | ** | |||||
| 200х200 | ||||||
* - в тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.
** - по запросу.

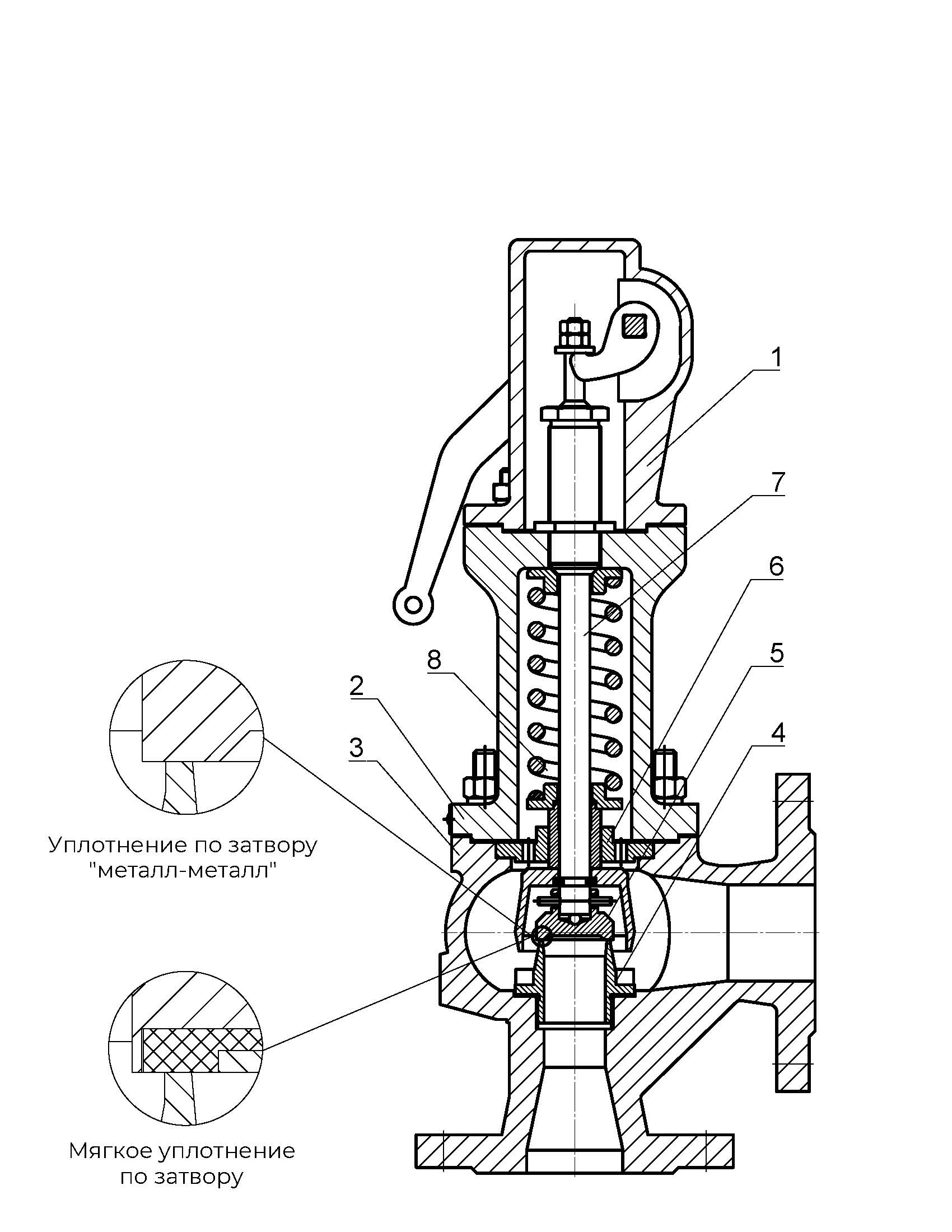

Спецификация материалов
| № | Наименование | Материал |
| 1 | Верхняя крышка | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Высокопрочный чугун ВЧ40 |
| 3 | Корпус | Высокопрочный чугун ВЧ40 |
| 4 | Седло | Нержавеющая сталь 20Х13 |
| 5 | Плунжер | Нержавеющая сталь 20Х13 |
| 6 | Направляющая | Углеродистая сталь 20 |
| 7 | Шток | Нержавеющая сталь 20Х13 |
| 8 | Пружина | Рессорно-пружинная сталь 51ХФА/60С2А* |
* - в зависимости от давления настройки

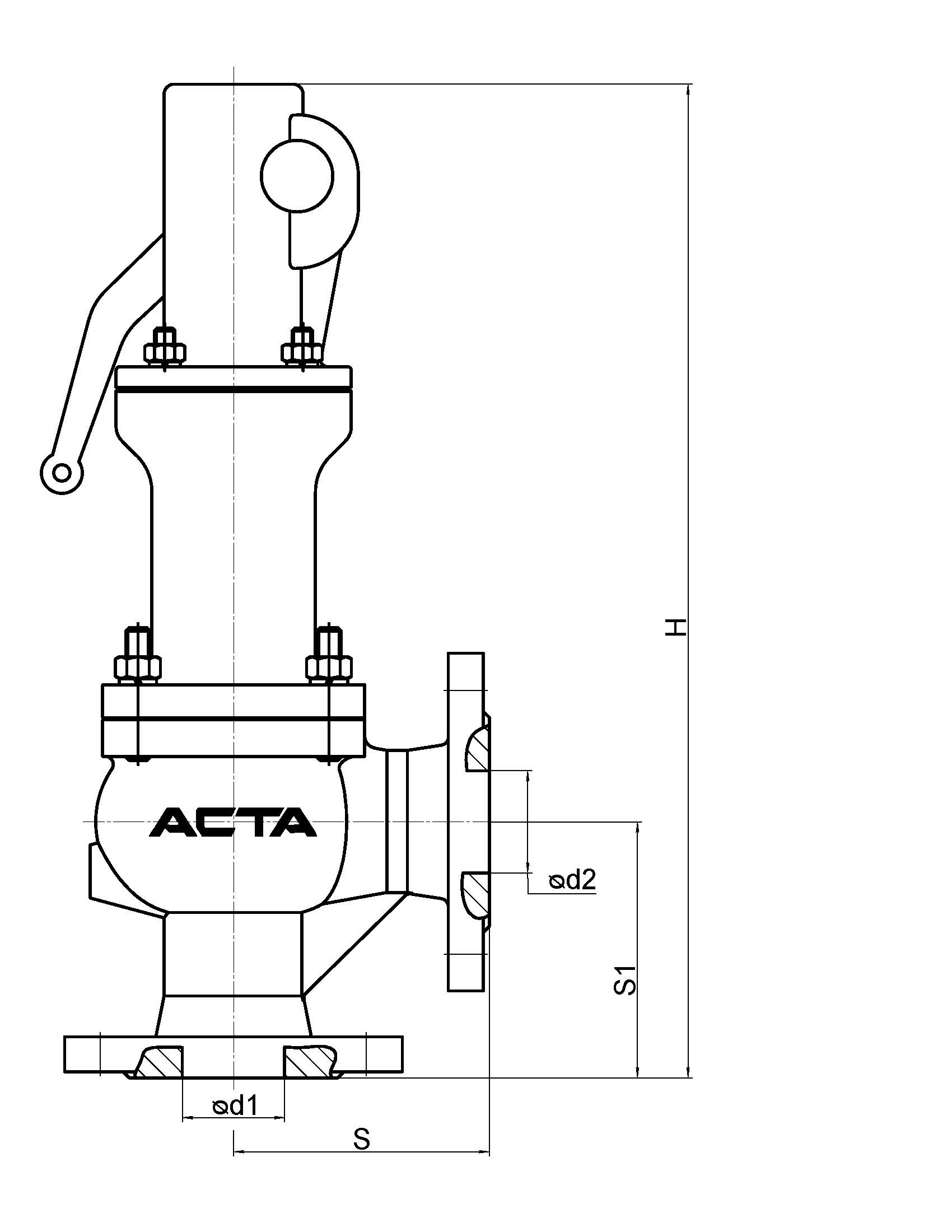

Массогабаритные характеристики
| DN | d1, мм | d2, мм | S, мм | S1, мм | H, мм | Масса, кг |
| 15х15 | 15 | 15 | 90 | 90 | 378 | 8,5 |
| 20х20 | 20 | 20 | 95 | 95 | 382 | 9,1 |
| 25x25 | 25 | 25 | 100 | 100 | 390 | 10 |
| 32x32 | 32 | 32 | 105 | 105 | 444 | 14,8 |
| 40x40 | 40 | 40 | 115 | 115 | 456 | 16,4 |
| 50x50 | 50 | 50 | 125 | 125 | 486 | 22,1 |
| 65х65 | 65 | 65 | 145 | 145 | 527 | 27,3 |
| 80x80 | 80 | 80 | 155 | 155 | 606 | 40,6 |
| 100x100 | 100 | 100 | 175 | 175 | 657 | 50,4 |
| 125x125 | 125 | 125 | 200 | 200 | 707 | 65 |
| 150x150 | 150 | 150 | 225 | 225 | 883 | 132,7 |
| 200x200 | 200 | 200 | 225 | 250 | 959 | 176,5 |
-
АСТА П123 Техническое описание.pdf
-
ACTA П123 Техпаспорт.docx
-
АСТА П123 Пропускная способность.pdf
-
Сертификат сейсмостойкости.pdf
-
Сертификат СЕРТЭНЕРГО.pdf
-
EAC ТС 010.pdf
-
EAC ТС 012.pdf
-
EAC ТС 032.pdf
-
АСТА П123 15х15 3D модель.dwg
-
АСТА П123 20х20 3D модель.dwg
-
АСТА П123 25х25 3D модель.dwg
-
АСТА П123 32х32 3D модель.dwg
-
АСТА П123 40х40 3D модель.dwg
-
АСТА П123 50х50 3D модель.dwg
-
АСТА П123 65х65 3D модель.dwg
