Регуляторы давления
Регуляторы перепада давления (РПД) применяются в системах отопления, горячего и холодного водоснабжения, на паропроводах. Задача РПД - автоматическое поддержание заданной разности давления между подающим и обратным контурами. Это обеспечивает стабильный расход теплоносителя и защиту трубопровода от скачков давления. Устройства работают без внешнего питания, используя энергию потока среды.
Принцип работы
РПД реагируют на изменение перепада давлений через чувствительный элемент (мембрана, поршень или сильфон). При отклонении давления системы от давления настройки пружины или диафрагмы перемещается запорный орган (золотник, диск), изменяя сечение прохода. Импульсы давления передаются по трубкам с точек до/после клапана или между контурами.
Модели по месту установки и типу действия

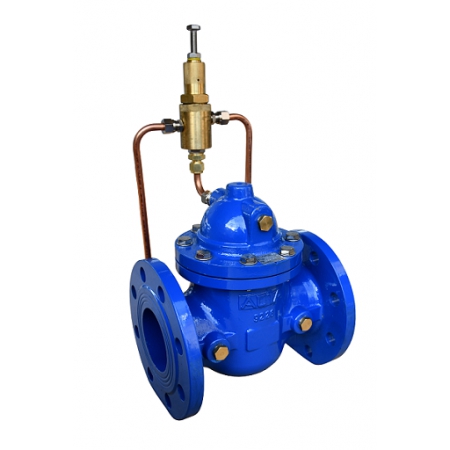

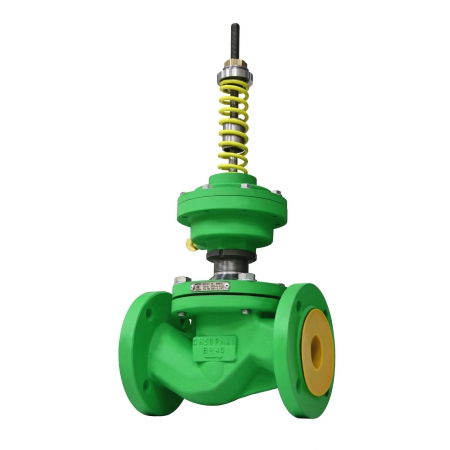

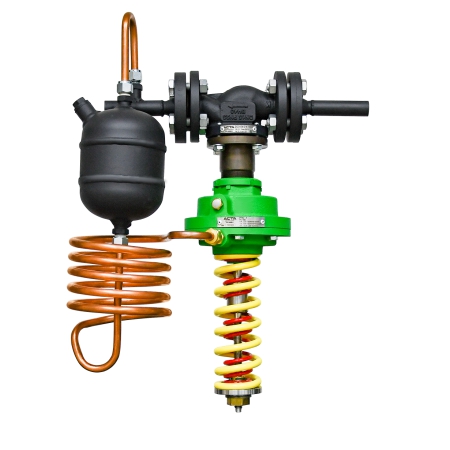

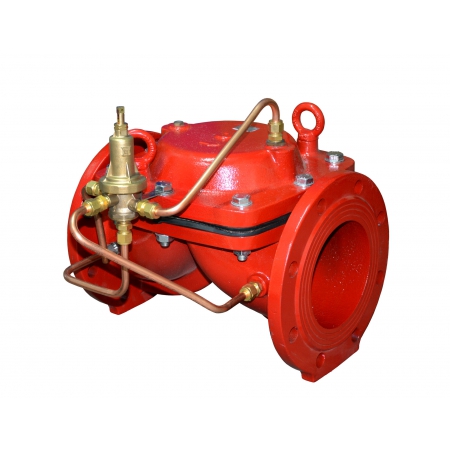

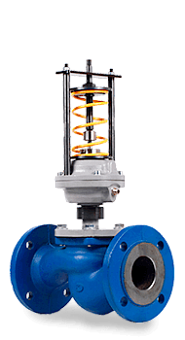

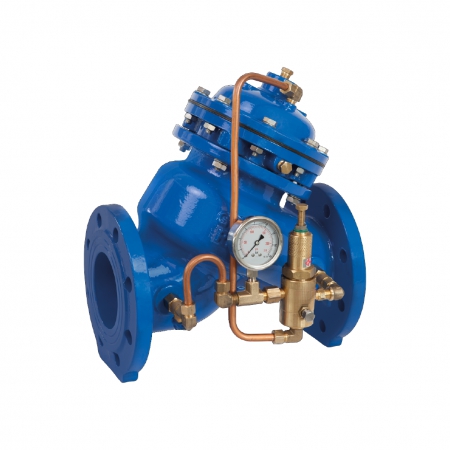

До себя
Устанавливаются на подающем трубопроводе перед потребителем. Поддерживают постоянное давление на входе в регулируемый участок (например, перед радиаторной группой). Могут быть нормально-открытыми (НО) или нормально-закрытыми (НЗ). При падении — закрывается.
- Характеристики: Наиболее ходовые диаметры 15–300 мм, давление 16–25 бар, диапазон регулировки, как правило, 0,2–4 бар.
- Применение: Тепловые пункты.
- Пример: Регулятор перепада давления АСТА серии Д123/РПД(НО) ТЕРМОКОМПАКТ.

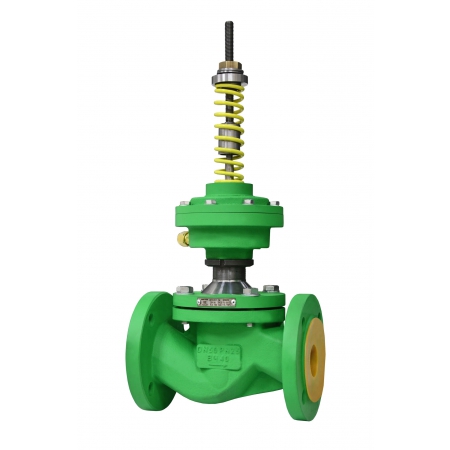

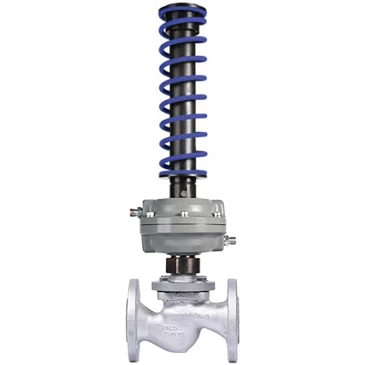

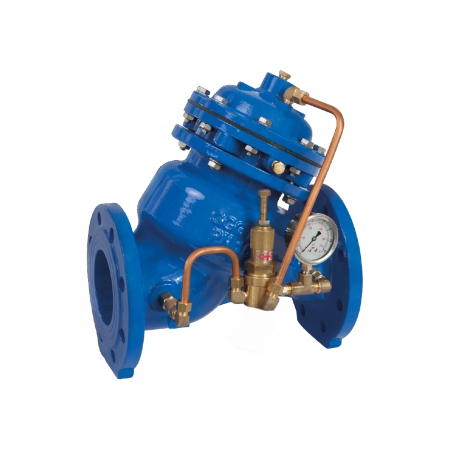

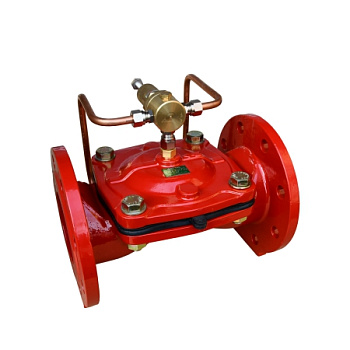

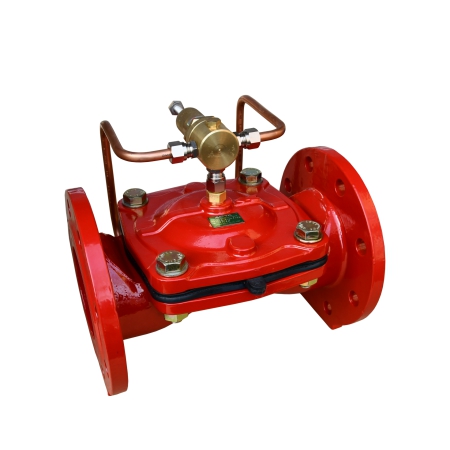

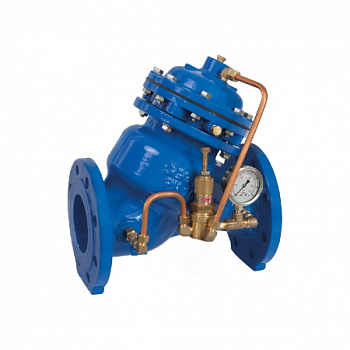

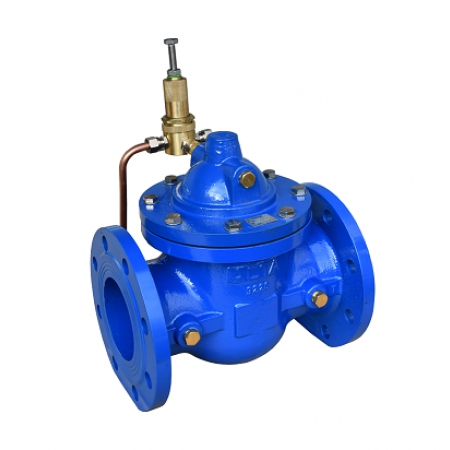

После себя
Монтируются на подаче после потребителя. При падении давления после клапана открывается, при росте — сужает проход.
- Характеристики: диаметр 15–200 мм, давление16–40 бар, диапазон 0,15–2,5 бар, пропускная способность до 300 м³/ч.
- Применение: ГВС, паровые системы.

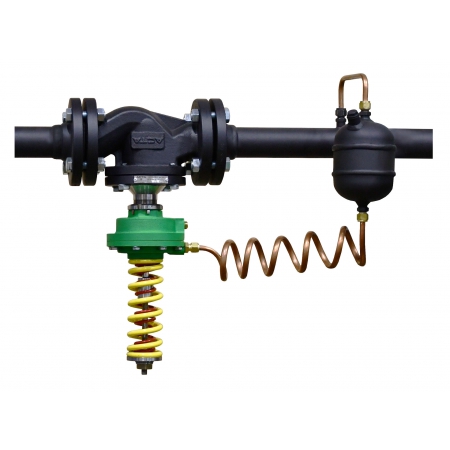

- Пример: Регулятор давления для пара АСТА серии Д123 "после себя".

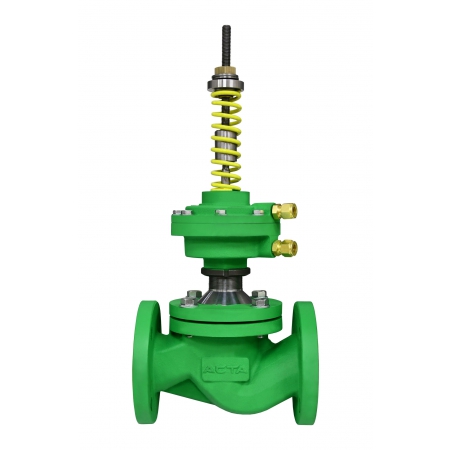

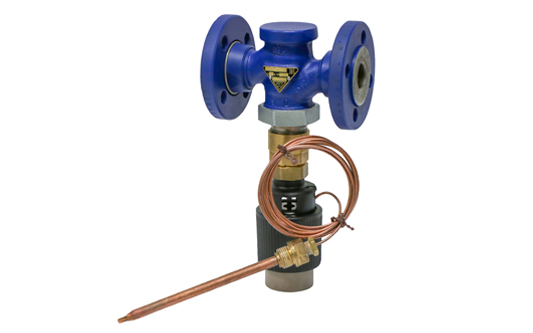

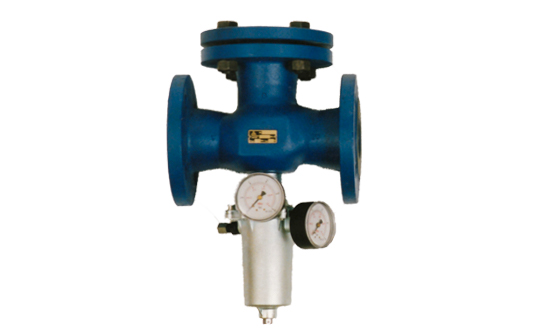

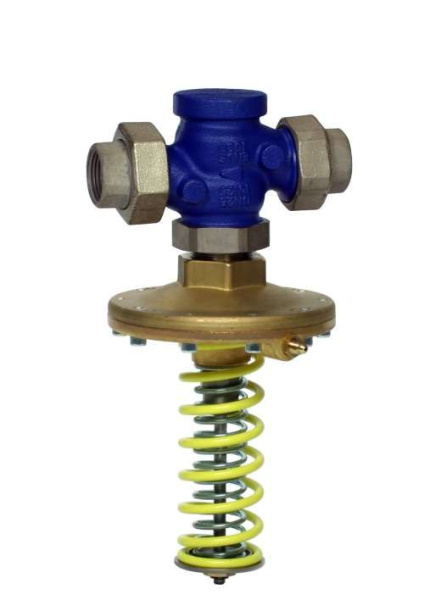

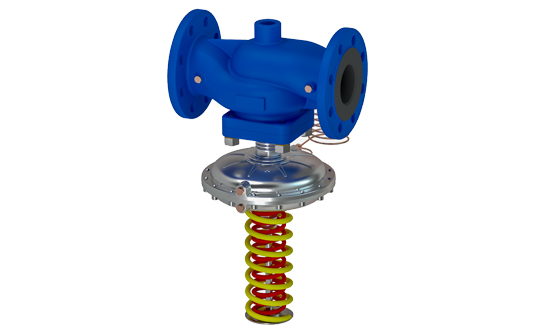

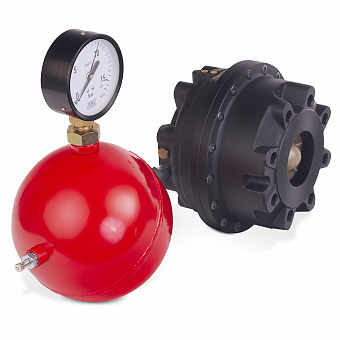

Прямого действия

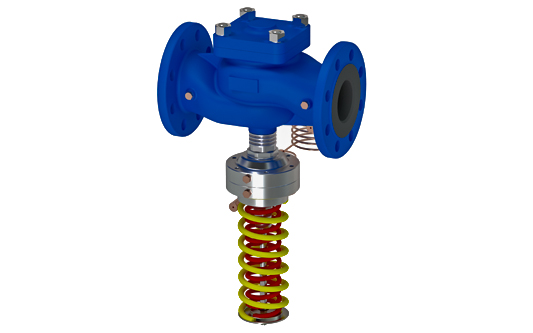

Устанавливаются параллельно потребителю (байпас) или в основном потоке. Специально регулируют разность давления между подачей и обраткой (ΔP=0,5–3 бар). Две импульсные трубки: одна с подачи, вторая с обратки. При росте давления клапан закрывается, при падении — открывается.
- Характеристики: диаметры 15–350 мм, давление 10-25 бар.
- Применение: ЦТП, ИТП для гидравлической стабилизации.
- Пример: Регулятор перепада давления АСТА серии Д123/РПД(НО) ТЕРМОКОМПАКТ.
