Кран шаровой полнопроходной РАШВОРК (RUSHWORK) 707 фланцевый, корпус чугун, PN16
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-015-16 | DN15 |
5 020 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-020-16 | DN20 |
5 485 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-025-16 | DN25 |
6 769 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-032-16 | DN32 |
8 170 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-040-16 | DN40 |
10 038 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-050-16 | DN50 |
11 905 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-065-16 | DN65 |
18 208 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-080-16 | DN80 |
24 511 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-100-16 | DN100 |
49 368 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-125-16 | DN125 |
60 806 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 707-150-16 | DN150 |
70 961 ₽/шт
|
Доставка завтра - 390 ₽
Рашворк 707 — полнопроходной кран для фланцевых трубопроводов
Рашворк 707 — чугунный шаровой кран с ручным управлением для полного перекрытия рабочей среды. Серия представлена типоразмерами DN15–150 с номинальным давлением PN16. Фланцевое присоединение позволяет установить арматуру в трубопроводный узел и демонтировать ее при ремонте без разрезания трубы. Модель применяют в системах водоснабжения, отопления и на промышленных коммуникациях с учетом совместимости среды с материалами изделия.
Особенности полнопроходной конструкции
В открытом положении отверстие шара расположено вдоль оси трубопровода. Полнопроходное исполнение уменьшает сужение потока в зоне запорного элемента. Для закрытия кран переводят в конечное положение поворотом рукоятки. Рашворк 707 предназначен для работы в режимах «открыто» и «закрыто»: использовать его вместо регулирующего клапана для постоянного дросселирования не следует.
- Двухсторонняя конструкция допускает движение среды в обоих направлениях.
- Класс герметичности «А» характеризует плотность перекрытия затвора при испытаниях.
- Противовыбросовое исполнение штока предусмотрено для безопасности запорного узла.
- Монтажный фланец ISO 5211 служит интерфейсом для установки совместимого привода.
Материалы корпуса и уплотнений
Корпус и фланцевая крышка изготовлены из серого чугуна GJL-250, также обозначаемого GG25. Для шара используется нержавеющая сталь AISI304, для седловых уплотнений — PTFE. При подборе Рашворк 707 важно оценивать не только материал корпуса, но и стойкость всех деталей, контактирующих со средой. Состав жидкости, наличие примесей и температурный режим влияют на пригодность арматуры для конкретной линии.
Сведения о штоке, прокладках и других комплектующих следует сверять с паспортом выбранного исполнения. Для загрязненных или химически активных сред возможность применения необходимо согласовать до заказа. Указание материала уплотнения само по себе не подтверждает совместимость крана с любым теплоносителем.
Как подобрать диаметр и рабочие параметры
Подбор Рашворк 707 начинают с условного прохода, давления и температуры в месте установки. Обозначение PN16 не означает, что максимальное давление допустимо при любой температуре: рабочее сочетание параметров проверяют по документации производителя. Указанный диапазон составляет от −10 до +150 °C, причем верхний предел в характеристиках обозначен как кратковременный.
- Сопоставьте DN крана с диаметром трубопровода и проектной спецификацией.
- Проверьте расчетное давление, рабочую температуру и свойства среды.
- Сравните коэффициент пропускной способности Kv для выбранного типоразмера.
- Уточните строительную длину, массу и пространство для поворота рукоятки.
- Проверьте размеры ответных фланцев, крепежа и уплотнительных прокладок.
Присоединительные размеры и установка
Для Рашворк 707 предусмотрено фланцевое присоединение PN16 по ГОСТ 33259-2015. При комплектации узла учитывают исполнение уплотнительной поверхности и ряд присоединительных размеров: для DN80 в характеристиках указан ряд 2. Строительная длина соответствует EN 558, серия 27. При замене существующей арматуры следует сравнить фактическое расстояние между фланцами, а не ориентироваться только на совпадение DN и PN.
До монтажа проверяют чистоту трубопровода и отсутствие повреждений изделия. Ответные фланцы должны быть соосными: кран не используют для стягивания перекошенных участков линии. Рукоятке оставляют свободное пространство, а место установки выбирают так, чтобы запорный узел был доступен для осмотра и обслуживания.
Что указать при заказе
Чтобы купить Рашворк 707 в подходящем исполнении, укажите типоразмер и условия эксплуатации. Для замены действующего крана полезно приложить его маркировку и монтажные размеры. Если планируется автоматизация, дополнительно проверяют крутящий момент, присоединение штока и совместимость привода с площадкой ISO 5211.
- Номинальный диаметр DN и требуемое количество.
- Рабочая среда, давление и температурный режим.
- Требования к ручному или автоматизированному управлению.
- Необходимость поставки ответных фланцев, прокладок и крепежа.

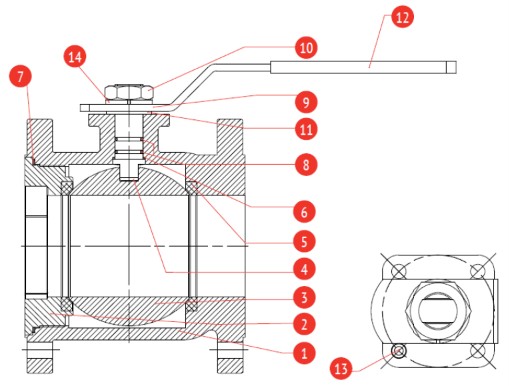

Спецификация материалов DN15 - DN65
| 1 | Корпус | Чугун GJL-250 (GG25) |
| 2 | Резьбовая крышка | Чугун GJL-250 (GG25) |
| 3 | Шар | Нерж. сталь AISI304 |
| 4 | Шток | Нерж. сталь AISI304 |
| 5 | Уплотнение шара | PTFE |
| 6 | Упорная шайба | PTFE |
| 7 | Прокладка корпуса | PTFE |
| 8 | Кольцевое уплотнение | Viton (FKM, FPM) |
| 9 | Рукоятка | Углеродистая сталь (оц.) |
| 10 | Гайка | Углеродистая сталь (оц.) |
| 11 | Шайба | PTFE |
| 12 | Чехол рукоятки | Винил |
| 13 | Стопорный штифт | Углеродистая сталь (оц.) |
| 14 | Пружинная шайба | Углеродистая сталь (оц.) |

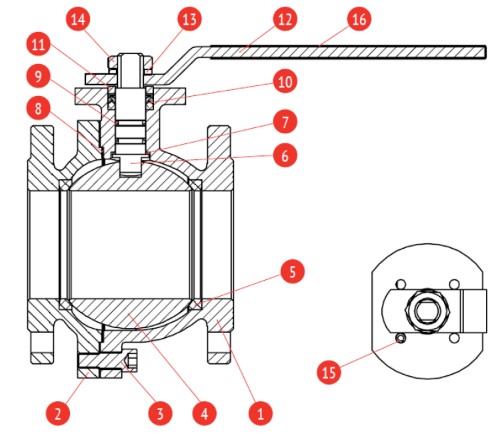

Спецификация материалов DN80 - DN100
| 1 | Корпус | Чугун GJL-250 (GG25) |
| 2 | Фланцевая крышка | Чугун GJL-250 (GG25) |
| 3 | Болт | Углеродистая сталь (оц.) |
| 4 | Шар | Нерж. сталь AISI304 |
| 5 | Уплотнение шара | PTFE |
| 6 | Шток | Нерж. сталь AISI304 |
| 7 | Упорная шайба | PTFE |
| 8 | Прокладка корпуса | PTFE |
| 9 | Кольцевое уплотнение | Viton (FKM, FPM) |
| 10 | Уплотнение штока | PTFE |
| 11 | Уплотнительная втулка | Углеродистая сталь (оц.) |
| 12 | Рукоятка | Углеродистая сталь (оц.) |
| 13 | Пружинная шайба | Углеродистая сталь (оц.) |
| 14 | Гайка | Углеродистая сталь (оц.) |
| 15 | Стопорный штифт | Углеродистая сталь (оц.) |
| 16 | Чехол рукоятки | Винил |

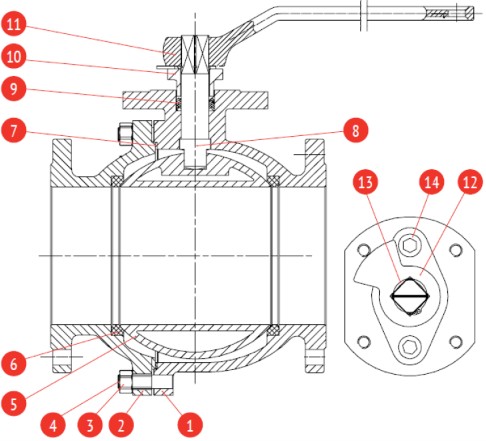

Спецификация материалов DN125 - DN150
| 1 | Корпус | Чугун GJL-250 (GG25) |
| 2 | Фланцевая крышка | Чугун GJL-250 (GG25) |
| 3 | Гайка | Углеродистая сталь (оц.) |
| 4 | Шпилька | Углеродистая сталь (оц.) |
| 5 | Шар | Нерж. сталь AISI304 |
| 6 | Уплотнение шара | PTFE |
| 7 | Прокладка корпуса | PTFE |
| 8 | Шток | Нерж. сталь AISI420 |
| 9 | Уплотнение штока | PTFE |
| 10 | Уплотнительный фланец | Чугун GJL-250 (GG25) |
| 11 | Рукоятка | Чугун GJS-400-15 (GGG40) |
| 12 | Ограничитель положения | Углеродистая сталь (оц.) |
| 13 | Стопорная шайба | Углеродистая сталь (оц.) |
| 14 | Болт | Углеродистая сталь (оц.) |
Основные характеристики
| Номинальный диаметр, DN | 15-150 мм |
| Номинальное давление, PN | PN16 |
| Температура максимальная (кратковременная) | -10° С…+150° С |
| Минимальная температура окружающей среды | -10° С |
| Класс герметичности | "А" по EN – 12266-1, "А" по ГОСТ 9544 (ГОСТ 54808) |
| Исполнение проточной части | Полный проход |
| Тип присоединения | Фланцевое |
| Присоединительные размеры фланцев | PN16 по ГОСТ 33259-2015, тип 01,11, исп. А,В, ряд 1 (для DN80 ряд 2) |
| Конструкция | Двухсторонняя (направление потока в обоих направлениях) |
| Монтажный фланец под привод | ISO 5211 |
| Стандарт строительной длины | EN 558 series 27 |
| Климатическое исполнение | УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69 |
| Гидравлические испытания | Герметичность 1,1хPN, прочность корпуса 1,5xPN по EN 12266, ГОСТ 9544-2015, ГОСТ 33257-2015 |
| Конструкция штока | Противовыбросовая |
| Управление | Ручное: Рукоятка |

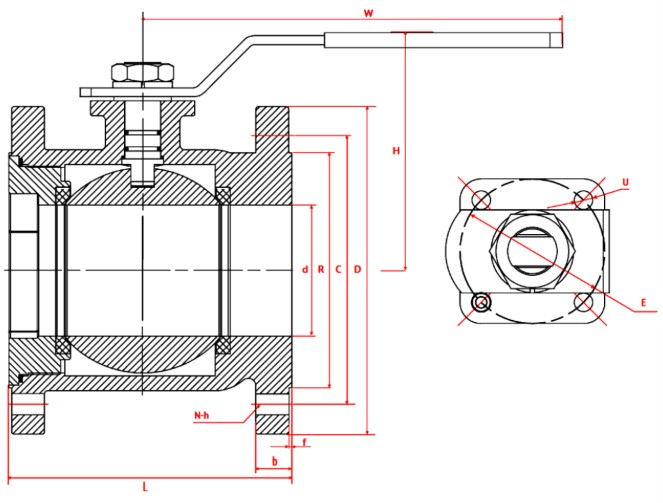

Основные размеры в мм
| DN, мм | PN, бар | d | L | D | C | R | b | f | N | h | E | ISO | U | W | H | Kv, м³/ч | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 15 | 115 | 95 | 65 | 46 | 14 | 2 | 4 | 14 | 42 | F04 | 6 | 150 | 82 | 8,4 | 1,7 |
| 20 | 16 | 20 | 120 | 105 | 75 | 56 | 16 | 2 | 4 | 14 | 42 | F04 | 6 | 150 | 84 | 14,6 | 2 |
| 25 | 16 | 25 | 125 | 115 | 85 | 65 | 16 | 3 | 4 | 14 | 42 | F04 | 6 | 150 | 84 | 23 | 2,1 |
| 32 | 16 | 32 | 130 | 140 | 100 | 76 | 18 | 3 | 4 | 19 | 42 | F04 | 6 | 150 | 99 | 38,8 | 5,9 |
| 40 | 16 | 37 | 140 | 150 | 110 | 84 | 18 | 3 | 4 | 19 | 50 | F05 | 8 | 210 | 104 | 61,3 | 7,5 |
| 50 | 16 | 49 | 150 | 165 | 125 | 99 | 20 | 3 | 4 | 19 | 50 | F05 | 8 | 210 | 113 | 96,7 | 8,5 |
| 65 | 16 | 64 | 170 | 185 | 145 | 118 | 20 | 3 | 4 | 19 | 70 | F07 | 9 | 280 | 121 | 164,2 | 13 |
| 80 | 16 | 80 | 180 | 200 | 160 | 132 | 22 | 3 | 8 | 19 | 70 | F07 | 9 | 355 | 168 | 576 | 20,5 |
| 100 | 16 | 100 | 190 | 220 | 180 | 156 | 24 | 3 | 8 | 19 | 70 | F07 | 9 | 355 | 184 | 940 | 28 |
| 125 | 16 | 125 | 325 | 250 | 210 | 188 | 26 | 3 | 8 | 19 | 125 | F12 | М12 | 600 | 260 | 1404 | 49,5 |
| 150 | 16 | 150 | 350 | 285 | 240 | 212 | 26 | 3 | 8 | 23 | 140 | F14 | М16 | 600 | 280 | 2050 | 67,5 |

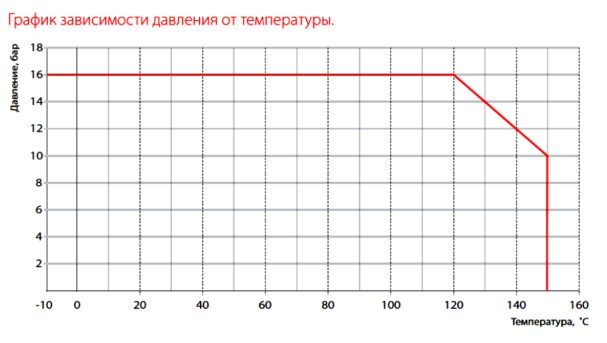

График зависимости давления от температуры
