Клапаны запорно-регулирующие с пневмоприводами
Регулирующий клапан с пневмоприводом — разновидность регулирующей арматуры, в котором открытие и закрытие клапана осуществляется сжатым воздухом. Управление подачей воздуха осуществляется с помощью пневмопозиционера.
Конструкция клапана
Корпус клапана изготавливают из чугуна, латуни, углеродистой или нержавеющей стали. Запорный элемент регулирующего клапана закреплен к штоку, и его перемещение плавно меняет расход рабочей среды. Пневмопривод крепится сверху или сбоку: как правило, это диафрагменный или поршневый механизм с мембраной или поршнем и возвратной пружиной для закрытия при сбое подачи воздуха. Позиционер пневмопривода управляет положением штока с погрешностью менее 1%. Также привод комплектуется пыле- и влагозащитой, и, при необходимости - взрывозащитой.
Принцип работы
Сжатый воздух из сети 3–8 бар подается в камеру привода по сигналу от позиционера. Давление толкает поршень или мембрану, перемещая шток: клапан открывается или закрывается за 1–10 секунд. Обратная связь через датчик положения корректирует степень подъема штока. Характеристика расхода рабочей среды может быть линейная для равномерного или равнопроцентная. Плавный пуск и остановка защищают систему, где установлен клапан, от гидроударов. Диапазон регулирования достигает 100:1, позволяя работать даже при минимальном расходе рабочей среды.
Установка и монтаж
Клапан монтируют по стрелке потока горизонтально или вертикально с прямыми участками труб перед и после клапаном. Для управления приводом подключают воздушную линию с фильтром и редуктором, сигналы 4–20 мА для позиционера. Обязателен байпас для обслуживания и дренаж конденсата в паровых системах. Перед запуском продувают воздух, калибруют нулевую позицию и проверяют герметичность на класс IV–VI с утечкой менее 0,1% от пропускной способности.
Эксплуатация и обслуживание
В работе привод диагностирует давление и положение, передавая данные в систему управления. Быстрый отклик менее секунды идеален для динамичных процессов вроде турбин или теплообменников. Обслуживание сводится к ежегодной замене уплотнений, чистке фильтров воздуха и смазке поршня. При грамотной эксплуатации привод может выдержать многие тысячи циклов открытия и закрытия, срок службы 10–20 лет. Также устанавливают защиту от перегрузки.
Преимущества и применение
Пневмопривод применяют в условиях, где применение электроприводов затруднено или опасно: в условиях высокой влажности, перепадов температур, во взрывоопасных зонах.
Большим преимуществом пневмопривода является высокая скорость перемещения штока, быстрая реакция привода на команду со стороны контроллера. Также достоинствами пневмопривода является простота в обслуживании и ремонте.

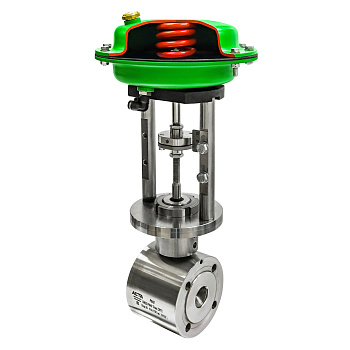

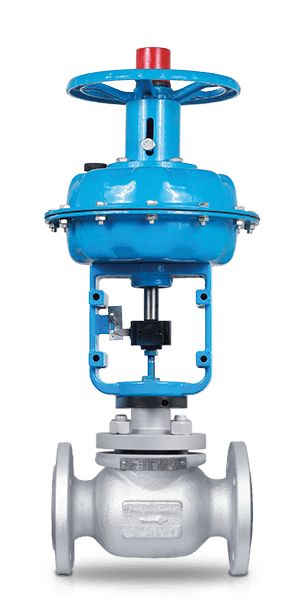

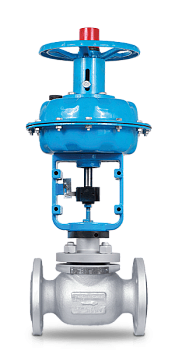

Мы предлагаем регулирующие клапаны с пневмоприводом от следующих производителей: АСТА, LDM, КПСР.

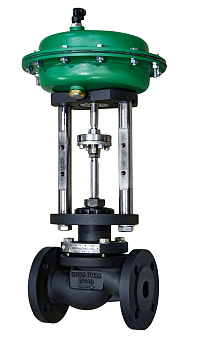

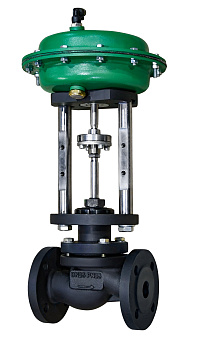

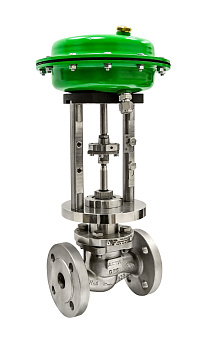

Например, это регулирующие клапаны АСТА моделей Р123, Р133, Р143, Р323, Р543 и другие.
Наши специалисты помогут подобрать регулирующий клапан по опросному листу, или исходя из характеристик рабочей системы.
