Клапаны запорно-регулирующие с электроприводами

Регулирующий клапан с электроприводом – разновидность регулирующей арматуры, в котором для управления перемещением золотника клапана используется электрический привод. Электропривод через контроллер связан с датчиками температуры и давления. Такие клапаны применяют в системах отопления, водоснабжения, промышленных установках для поддержания заданных параметров давления, расхода или температуры рабочей среды, обеспечивая тем самым стабильную работу системы без постоянного вмешательства человека.

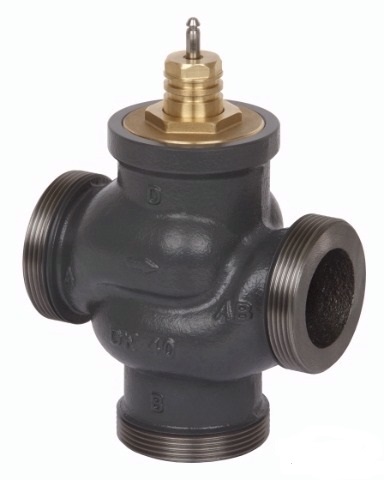

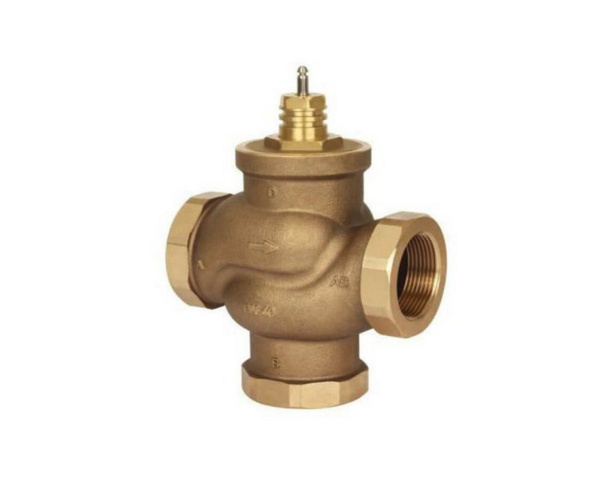

Конструкция клапана включает в себя непосредственно сам клапан, на шток которого монтируется электропривод. Чаще всего используется напряжение 220 В, но иногда 380 В или 24 В. Управляющий сигнал 4-20 мА или 0-10 В.

Принцип работы регулирующего клапана с электроприводом основан на обратной связи. Датчики измеряют давление или температуру, контроллер вычисляет отклонение и посылает сигнал на привод. Двигатель, в свою очередь, открывает или закрывает клапан. Характеристика расхода на клапане - линейная (равномерный рост расхода) или равнопроцентная (быстрый отклик на малых ходах). Время полного хода штока зависит от диаметра клапана и мощности электропривода. Плавный ход штока также сглаживает скачки давления в системе, оберегая ее от гидравлического удара.

Эксплуатация клапана с электроприводом автоматизирована: привод сам определяет положение штока, передавая данные диспетчеру. Обслуживание электропривода несложное — раз в год осматривают уплотнения, смазывают редуктор, чистят от накипи. Приводы выдерживают 10–50 тысяч циклов открытия/закрытия, срок службы привода обычно около 10–15 лет.

Для подбора нужного электропривода для регулирующего клапана необходимо также знать перепад давления на клапане: чем он выше, тем большее усилие потребуется для перемещения штока и, соответственно, мощнее привод.

Преимущества регулирующих клапанов перед балансировочными: удаленное управление из диспетчерской, возможность программирования открытия или закрытия клапанов по расписанию. В промышленных системах регулирующие клапаны с электроприводом снижают пиковые нагрузки на насосы, продлевая их ресурс.

В регулирующих клапанах для паровых систем могут использовать термоизоляцию клапана и систему отвода конденсата.
