Клапан регулирующий 3-х ходовой АСТА Р323 ТЕРМОКОМПАКТ с электроприводом ЭПА чугунный фланцевый PN16
Клапан регулирующий 3-х ходовой АСТА Р323 ТЕРМОКОМПАКТ с электроприводом ЭПА чугунный фланцевый PN16
Цены
от 93 947 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Тип присоединения
—
Фланцевое
Тип управления
—
Электропривод
Конструкция клапана
—
Трехходовой
Материал корпуса
—
Высокопрочный чугун
Страна
—
РОССИЯ
Электропривод
—
ЭПА 220B (вх.4..20мА/0..10В/3-х поз.; вых.4..20мА/0..10В)
Рабочая среда
—
Вода и другие среды, нейтральные к материалам конструкции клапана
Температура рабочей среды t° min (°C)
—
-30
Температура рабочей среды t° max (°C)
—
220
Давление PN
—
PN25
Диаметр DN
—
DN15 – DN300
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

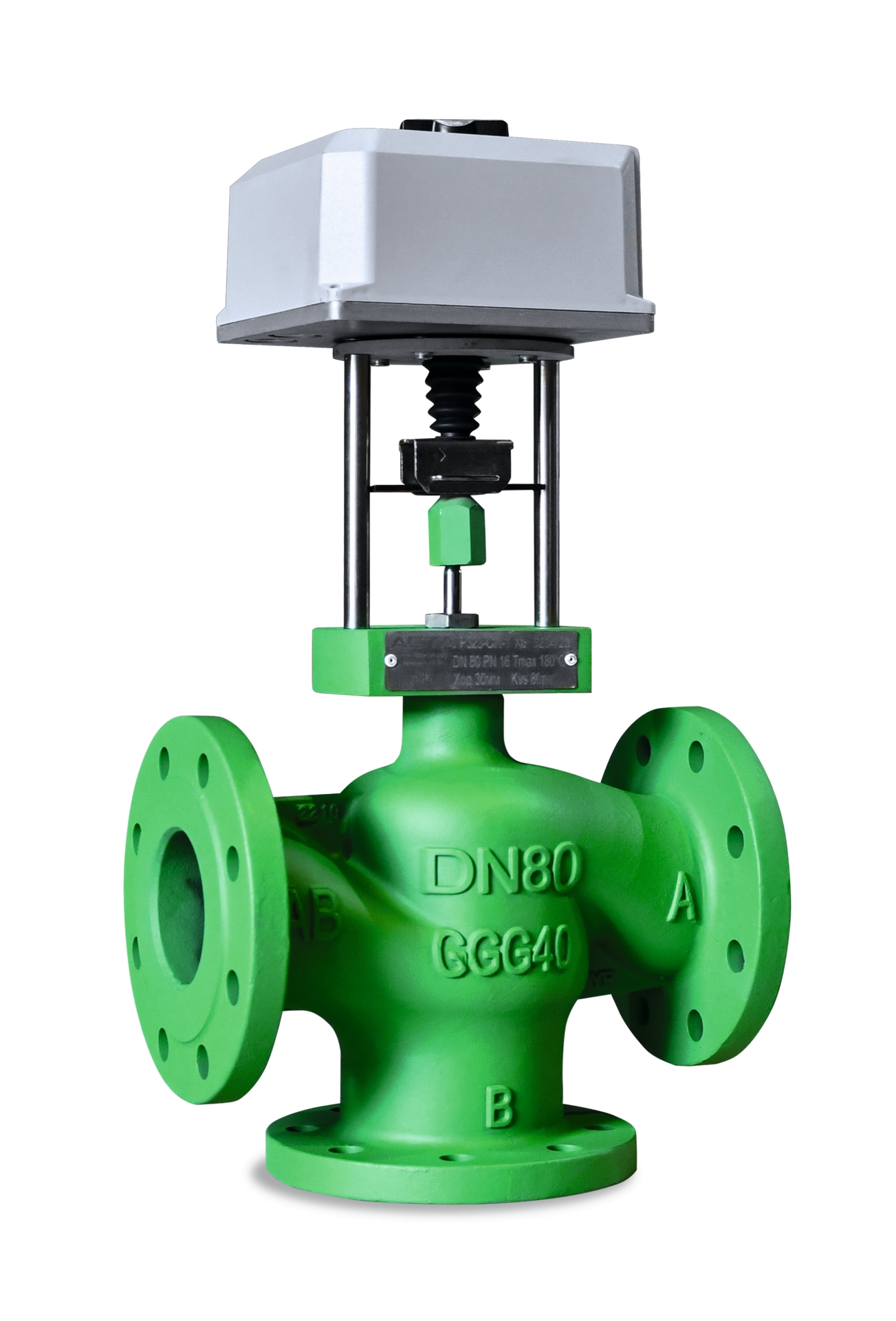

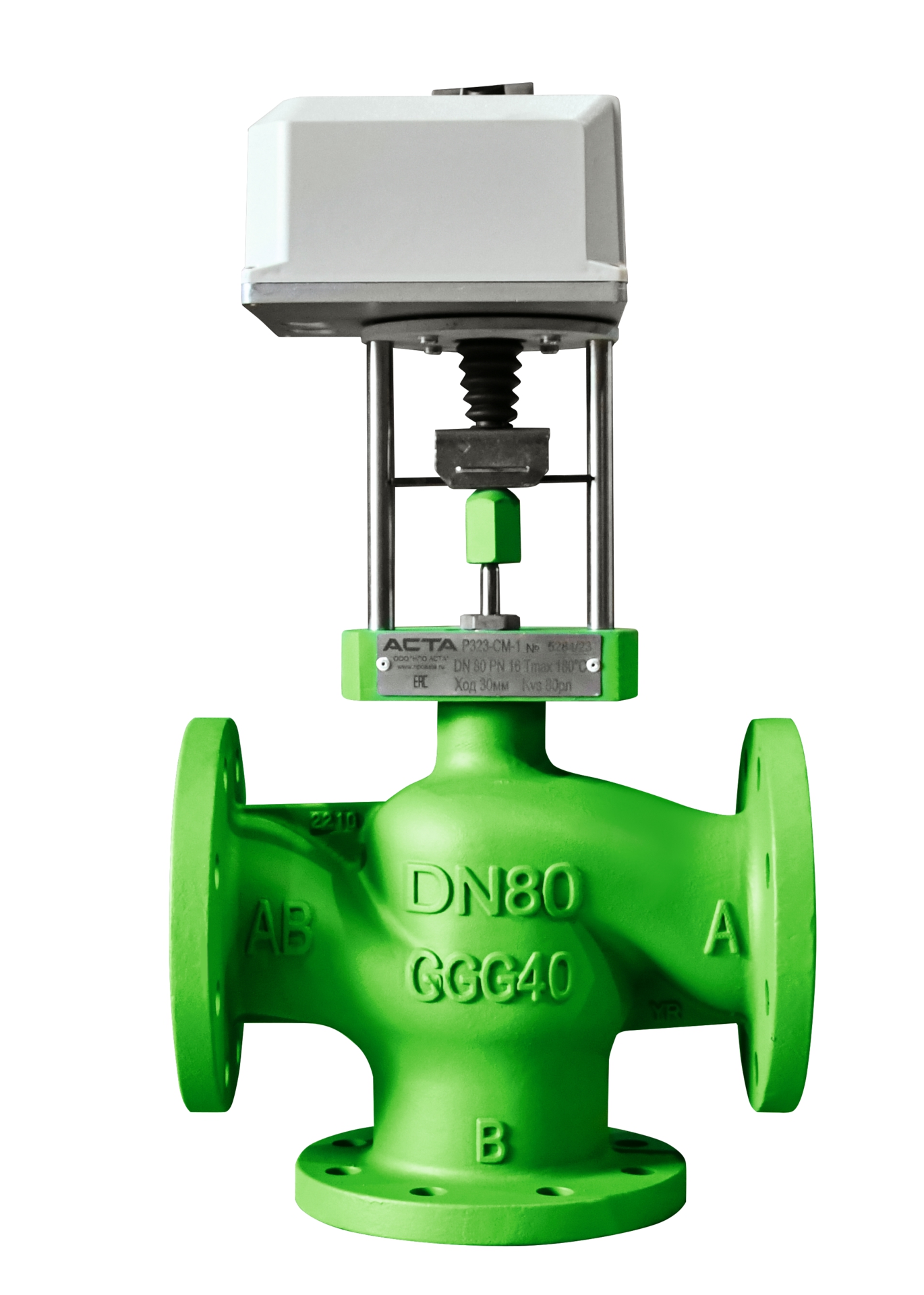

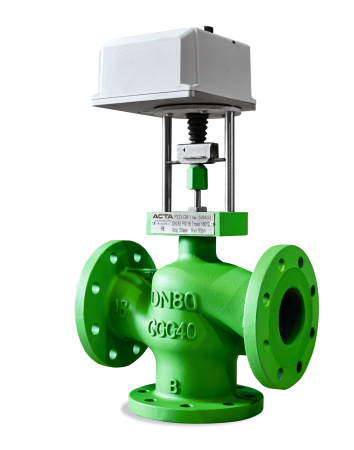

АСТА Р323 ТЕРМОКОМПАКТ – трехходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного смешивания и разделения рабочей среды.
Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции
- Компактные размеры клапана
- Упрощенная конструкция сальникового узла
- Смешивающий плунжер (функция разделения доступна при применении тихоходного привода)
Технические характеристики
| Номинальный диаметр DN | 15–450 |
| Условное давление PN | 16–25 бар |
| Температура рабочей среды | От -15 °С до 220 °С |
| Рабочая среда | Вода, гликоли, а также другие среды, совместимые с материалами конструкции клапана |
| Характеристика регулирования | Линейная (угловое направление потока) |
| Равнопроцентная (прямое направление потока) | |
| Пропускная способность клапана, Kvs | 4–2200 м3/ч |
| Компенсация давления | Неразгруженный по давлению |
| Класс герметичности | III класс по ГОСТ 9544-2015 |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В |
| Тип управления | Электропривод / пневмопривод |
Массогабаритные характеристики и значения пропускной способности
| DN | L, мм | Высота клапана в зависимости от привода | H1, мм | Ход штока, мм | Kvs, м3/ч | Масса, кг | |||
| Модель электропривода ЭПА/ЭПР | H, мм | Модель пневмопривода ППМ | H, мм | ||||||
| 15 | 130 | 0,6кН | 290 | 350 | 382 | 63 | 20 | 4 | 3 |
| 20 | 140 | 0,6кН | 294 | 350 | 386 | 68 | 20 | 5 | 4 |
| 25 | 165 | 0,6кН | 294 | 350 | 386 | 76 | 20 | 8 | 5 |
| 32 | 180 | 0,6кН | 298 | 350 | 390 | 88 | 20 | 10 | 7 |
| 40 | 200 | 0,6кН | 293 | 350 | 385 | 94 | 20 | 12,5 | 8 |
| 50 | 230 | 1,8кН | 368 | 350 | 415 | 107 | 20 | 32 | 11 |
| 65 | 290 | 1,8кН | 387 | 350 | 434 | 120 | 20 | 50 | 20 |
| 80 | 310 | 1,8кН | 384 | 350 | 431 | 147 | 20 | 80 | 24 |
| 100 | 350 | 4,0 кН | 493 | 350 | 454 | 153 | 20 | 125 | 33 |
| 125 | 400 | 4,0 кН | 620 | 350 | 521 | 174 | 40 | 200 | 46 |
| 150 | 480 | 4,0 кН | 636 | 560 | 608 | 215 | 40 | 300 | 67 |
| 200 | 495 | 10 кН | 711 | 560 | 628 | 180 | 40 | 450 | 78 |
| 250 | 622 | 10 кН | 756 | 900 | 755 | 230 | 40 | 630 | 138 |
| 300 | 698 | 25 кН | 646 | 900 | 610 | 300 | 40 | 1200 | 208 |
| 350 | 787 | 25 кН | 1002 | 1500 | 1005 | 326 | 80 | 1700 | 344 |
| 400 | 914 | 25 кН | 1032 | 1500 | 1038 | 358 | 80 | 1900 | 506 |
| 450 | 914 | 25 кН | 1247 | 1500 | 1253 | 400 | 80 | 2200 | 567 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Букса | Нержавеющая сталь SS 304 |
| 3 | Шток | Нержавеющая сталь SS 304 |
| 4 | Плунжер | Нержавеющая сталь SS 304 |
| 5 | Седло | Сталь 20 |
| 6 | Шайба | Бронза |
| 7 | Уплотнительное кольцо | PTFE |
Бесплатная доставка по Москве при сумме заказа от 30 тыс. рублей.
Доставка до терминала транспортной компании (ПЭК, Деловые Линии и т.д.) в течение 1-2 рабочих дней.
Самовывоз товара из г. Одинцово.
Весь товар сертифицирован и имеет официальную гарантию от производителей.
- Мы работаем на рынке трубопроводной арматуры с 2007 года.
- Лучшие цены от производителей товара.
- Большой склад и большой ассортимент товара в наличии.
- Оперативная доставка по Москве или до терминала транспортной компании в течение 1-2 рабочих дней.
- Вся продукция сертифицирована и имеет официальную гарантию.
- Сотрудничаем только с производителями качественной и надёжной трубопроводной арматуры.
Работаем с юридическими лицами и индивидуальными предпринимателями по безналичному расчету.
Цены
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-15-16-220-4,0РЛ с электроприводом ЭПА-0,6-220B (вх. 0-10В/4-20 мА/3-х поз., вых. 0-10В
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-15-16-220-4,0РЛ
Диаметр DN
:
DN15
93 947 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-020-16-220-5.0РЛ с электроприводом ЭПА-0,6-220B (Вх.4..20мА/0..10В/3-х поз.; вых.4..20
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-020-16-220-5.0РЛ
Диаметр DN
:
DN20
99 034 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-025-16-220-8,0РЛ с электроприводом ЭПА-0,6-220B (Вх.4..20мА/0..10В/3-х поз.; вых.4..20
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-025-16-220-8,0РЛ
Диаметр DN
:
DN25
100 945 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-032-16-220-10РЛ с электроприводом ЭПА-0,6-220B (Вх.4..20мА/0..10В.; вых.4..20мА/0..10В
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-032-16-220-10РЛ
Диаметр DN
:
DN32
105 013 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-040-16-220-12,5РЛ с электроприводом ЭПА-0,6-220B (Вх.4..20мА/0..10В/3-х поз.; вых.4..2
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-040-16-220-12,5РЛ
Диаметр DN
:
DN40
112 025 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-050-16-220-32РЛ с электроприводом ЭПА-1,8-220В (вх. 4..20мА/0..10В/3-х. поз.; вых. 4..
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-050-16-220-32РЛ
Диаметр DN
:
DN50
137 358 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-065-16-220-50РЛ с электроприводом ЭПА-1,8-220В (вх. 4..20мА/0..10В/3-х. поз.; вых. 4..
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-065-16-220-50РЛ
Диаметр DN
:
DN65
151 116 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-080-16-220-80РЛ с электроприводом ЭПА-1,8-220В (вх. 4..20мА/0..10В/3-х. поз.; вых. 4..
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-080-16-220-80РЛ
Диаметр DN
:
DN80
174 329 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-100-16-220-125РЛ с электроприводом ЭПА-204-220B (4...20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-100-16-220-125РЛ
Диаметр DN
:
DN100
274 428 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-125-16-220-200РЛ с электроприводом ЭПА-204-220В (вх./вых. 4..20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-125-16-220-200РЛ
Диаметр DN
:
DN125
303 266 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-150-16-220-300РЛ с электроприводом ЭПА-204-220B (4...20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-150-16-220-300РЛ
Диаметр DN
:
DN150
342 452 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-200-16-220-450РЛ с электроприводом ЭПА-210-220B (4...20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-200-16-220-450РЛ
Диаметр DN
:
DN200
478 747 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-250-16-220-630РЛ с электроприводом ЭПА-210-220B (4...20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-250-16-220-630РЛ
Диаметр DN
:
DN250
669 405 ₽/шт
Клапан регулирующий трехходовой ТЕРМОКОМПАКТ АСТА-Р323-СМ-1-III-300-16-220-1200РЛ с электроприводом ЭПА-314-220B (4...20мА
Нет в наличии
Артикул
:
АСТА-Р323-СМ-1-III-300-16-220-1200РЛ
Диаметр DN
:
DN300
982 581 ₽/шт
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-15-16-220-4,0РЛ | DN15 |
93 947 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-020-16-220-5.0РЛ | DN20 |
99 034 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-025-16-220-8,0РЛ | DN25 |
100 945 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-032-16-220-10РЛ | DN32 |
105 013 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-040-16-220-12,5РЛ | DN40 |
112 025 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-050-16-220-32РЛ | DN50 |
137 358 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-065-16-220-50РЛ | DN65 |
151 116 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-080-16-220-80РЛ | DN80 |
174 329 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-100-16-220-125РЛ | DN100 |
274 428 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-125-16-220-200РЛ | DN125 |
303 266 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-150-16-220-300РЛ | DN150 |
342 452 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-200-16-220-450РЛ | DN200 |
478 747 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-250-16-220-630РЛ | DN250 |
669 405 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р323-СМ-1-III-300-16-220-1200РЛ | DN300 |
982 581 ₽/шт
|
|
НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем.
