Клапан обратный подъемный РАШВОРК (RUSHWORK) 487 фланцевый, корпус чугун, PN16
RUSHWORK
Нет в наличии
Артикул
:
487-015-16
Диаметр DN
:
DN15
3 114 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-020-16
Диаметр DN
:
DN20
3 401 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-025-16
Диаметр DN
:
DN25
4 072 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-032-16
Диаметр DN
:
DN32
5 030 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-040-16
Диаметр DN
:
DN40
5 749 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-050-16
Диаметр DN
:
DN50
7 857 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-065-16
Диаметр DN
:
DN65
11 306 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-080-16
Диаметр DN
:
DN80
15 235 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-100-16
Диаметр DN
:
DN100
20 792 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-125-16
Диаметр DN
:
DN125
28 745 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-150-16
Диаметр DN
:
DN150
37 847 ₽/шт
RUSHWORK
Нет в наличии
Артикул
:
487-200-16
Диаметр DN
:
DN200
152 154 ₽/шт
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-015-16 | DN15 |
3 114 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-020-16 | DN20 |
3 401 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-025-16 | DN25 |
4 072 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-032-16 | DN32 |
5 030 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-040-16 | DN40 |
5 749 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-050-16 | DN50 |
7 857 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-065-16 | DN65 |
11 306 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-080-16 | DN80 |
15 235 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-100-16 | DN100 |
20 792 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-125-16 | DN125 |
28 745 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-150-16 | DN150 |
37 847 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 487-200-16 | DN200 |
152 154 ₽/шт
|
от 3 114 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
RUSHWORK
Страна
—
РОССИЯ
Тип присоединения
—
Фланцевое
Конструкция клапана
—
Подъемный
Материал корпуса
—
Серый чугун (GG25)
Рабочая среда
—
Вода, пар и другие среды, нейтральные к материалам конструкции клапана
Температура рабочей среды t° min (°C)
—
-10
Температура рабочей среды t° max (°C)
—
200
Материал уплотнения
—
Металл по металлу
Давление PN
—
PN16
Диаметр DN
—
DN15 – DN200
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Применение
Клапаны обратные подъемные служат для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Применяются в системах теплоснабжения, холодоснабжения и пароконденсатных линиях. Применяется на: технической воде; минеральных и синтетических маслах; водных растворах этилен- и пропилен гликоля до 50% концентрации; сжатом воздухе до 12 бар рабочего давления, на пар.

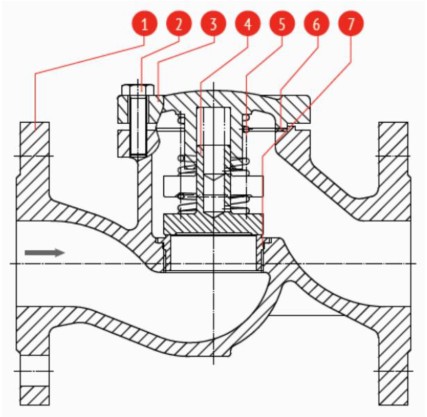

Спецификация
| 1 | Корпус | Чугун GJL-250 (GG25) |
| 2 | Болт | Углеродистая сталь Ст. 35, оцинкованная |
| 3 | Крышка | Чугун GJL-250 (GG25) |
| 4 | Запорный клапан | Нержавеющая сталь X20Cr13 (AISI 420) |
| 5 | Пружина | Нержавеющая сталь AISI 304 |
| 6 | Прокладка крышки | Графит |
| 7 | Уплотнение | Нержавеющая сталь X20Cr13 (AISI 420) |
Основные параметры
| Номинальный диаметр, DN | 15–200 мм |
| Номинальное давление, PN | 16 бар |
| Рабочая температура | −10…+220 °C |
| Максимальная температура, кратковременная | −10…+250 °C |
| Минимальная температура окружающей среды | −10 °C |
| Класс герметичности | «D» по EN 12266-1, «D» по ГОСТ 9544 (ГОСТ 54808) |
| Тип присоединения | Фланцевое |
| Стандарт ответных фланцев |
PN16 по ГОСТ 33259-2015, тип 01, 11, исполнение А, В, ряд 1. Для DN80 — ряд 2. |
| Конструкция | Односторонняя, направление потока в одну сторону |
| Строительная длина | EN 558-1, серия 1 |
| Климатическое исполнение | УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69 |
| Гидравлические испытания |
Герметичность — 1,1 × PN. Прочность корпуса — 1,5 × PN по EN 12266, ГОСТ 9544-2015, ГОСТ Р 53402-2009 и ГОСТ 33257-2015. |

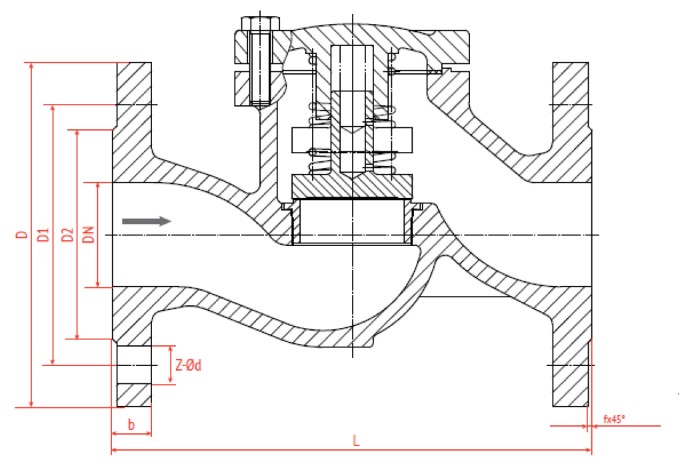

Основные размеры
| DN, мм | L | D | D1 | D2 | b-f | Z × Ød | Мин. давление открытия, МПа | Kv, м³/ч | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 46 | 14–2 | 4 × Ø14 | 0,2 | 5,5 | 2,73 |
| 20 | 150 | 105 | 75 | 56 | 16–2 | 4 × Ø14 | 0,2 | 7,5 | 3,48 |
| 25 | 160 | 115 | 85 | 65 | 16–2 | 4 × Ø14 | 0,2 | 11,5 | 4,43 |
| 32 | 180 | 140 | 100 | 76 | 18–2 | 4 × Ø19 | 0,2 | 17,5 | 6,51 |
| 40 | 200 | 150 | 110 | 84 | 18–2 | 4 × Ø19 | 0,2 | 27,5 | 7,70 |
| 50 | 230 | 165 | 125 | 99 | 20–2 | 4 × Ø19 | 0,2 | 46,0 | 12,16 |
| 65 | 290 | 185 | 145 | 118 | 20–2 | 4 × Ø19 | 0,3 | 77,0 | 18,76 |
| 80 | 310 | 200 | 160 | 132 | 22–2 | 8 × Ø19 | 0,3 | 105,0 | 24,48 |
| 100 | 350 | 220 | 180 | 156 | 24–2 | 8 × Ø19 | 0,3 | 165,0 | 34,84 |
| 125 | 400 | 250 | 210 | 184 | 26–2 | 8 × Ø19 | 0,3 | 248,0 | 50,60 |
| 150 | 480 | 285 | 240 | 211 | 26–2 | 8 × Ø23 | 0,3 | 385,0 | 68,27 |
| 200 | 600 | 340 | 295 | 266 | 30–2 | 12 × Ø23 | 0,3 | 660,0 | 108,20 |
Зависимость «Давление - Температура»
| T, °C | −10 | 120 | 150 | 180 | 200 | 230 | 250 |
|---|---|---|---|---|---|---|---|
| PN, МПа | 1,6 | 1,6 | 1,44 | 1,34 | 1,28 | 1,18 | 1,12 |
