Клапаны обратные
Клапан обратный устанавливают на трубопроводах для предотвращения обратного потока жидкостей, газов или пара. Он автоматически закрывается при падении давления или развороте движения рабочей среды. Клапаны обратные пропускают поток в одном направлении, блокируя его в обратном. Их используют в водоснабжении, отоплении, канализации, нефтехимии и вентиляционных системах.
Принцип работы обратного клапана основан на давлении потока. В прямом направлении давление среды открывает затвор клапана, позволяя прохождению потока. При падении давления или развороте затвор под действием пружины, веса запорного устройства или потока закрывается, перекрывая проход. Корпус обратных клапанов делают из чугуна, стали или нержавеющей стали. Соединение резьбовое, фланцевое, межфланцевое или под приварку. Уплотнители делают из полимеров или металл-металл.
Основные типы обратных клапанов различаются по конструкции затвора.

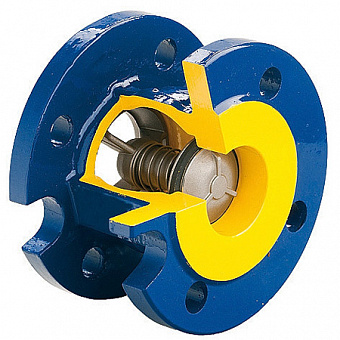

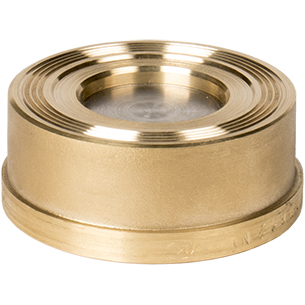

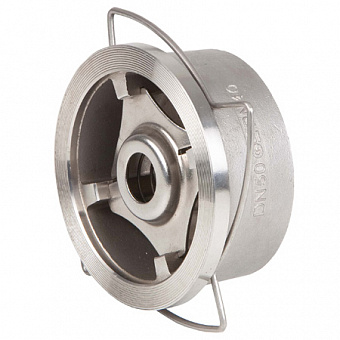

Пружинный обратный клапан – в качестве запорного элемента применяют тарелку с прикрепленной к ней пружиной. Поток сжимает пружину и открывает тарелку, при падении давления пружина разжимается и прижимает тарелку к седлу клапана. Соединение в таких клапанах резьбовое или межфланцевое.
Подъемный обратный клапан поднимает тарелку клапана вертикально вдоль оси. Среда толкает затвор вверх, открывая проход. При обратном потоке тарелка опускается на седло. По сути, это вариант пружинного обратного клапана. Чаще с фланцевым присоединением, иногда бывает резьбовое.
Шаровой обратный клапан применяет шар как затвор. Поток сдвигает шар от седла, обратное давление прижимает его обратно. Чаще такие клапаны имеют фланцевое или резьбовое присоединение, применяются на сточных водах с механическими загрязнениями.

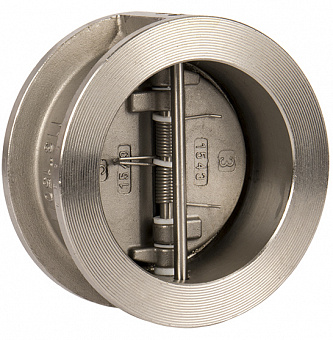

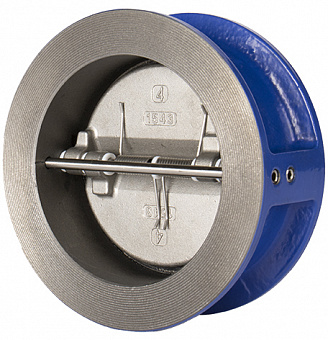

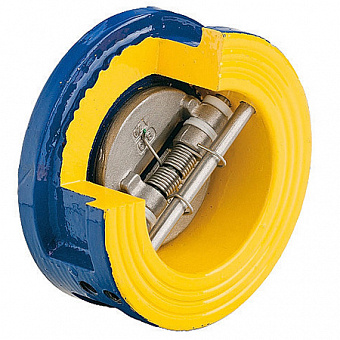

Двухстворчатый обратный клапан имеет два полукруга или лепестка, распахивающихся при прямом потоке. Обратное движение захлопывает створки. Ставят на трубопроводах больших диаметрах на водопроводах. Межфланцевое присоединение.

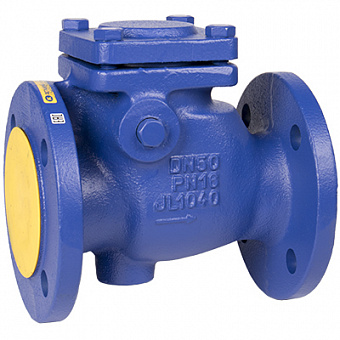

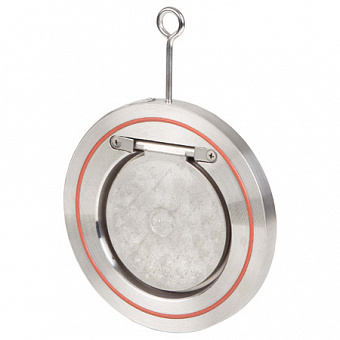

Поворотный обратный клапан поворачивает диск вокруг оси на 70–90 градусов. Поток открывает тарелку, при падении давления диск клапана опускается под собственным весом – поэтому в таких моделях важно правильное положение при установке клапана. Универсальный тип для жидкостей, газов. Прост в обслуживании, подходит для горизонтальных и вертикальных труб.
Мы можем предложить следующие модели обратных клапанов:

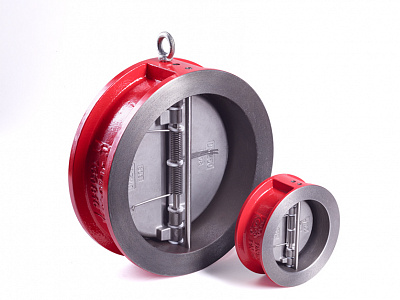

Рашворк (Rushwork) 400 – обратный чугунный межфланцевый двухстворчатый клапан с диаметрами от 40 до 600 мм, максимальным давлением до 16 бар и диапазоном рабочих температур от -10 до +95 градусов.

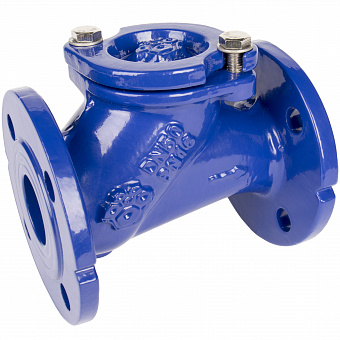

Рашворк (Rushwork) 405 - обратный чугунный фланцевый шаровой клапан с диаметрами от 40 до 400 мм, максимальным давлением до 40 бар и диапазоном рабочих температур от -10 до +80 градусов.

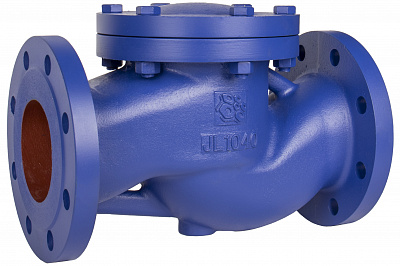

Рашворк (Rushwork) 487 - обратный чугунный фланцевый подъемный клапан с диаметрами от 15 до 200 мм, максимальным давлением до 16 бар и диапазоном рабочих температур от -10 до +250 градусов.

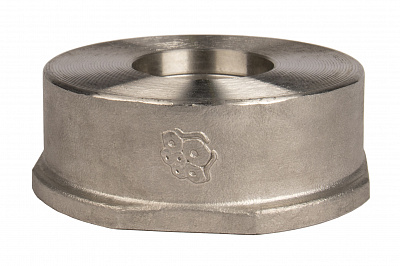

Рашворк (Rushwork) 404 – обратный нержавеющий межфланцевый пружинный клапан с диаметрами от 15 до 200 мм, максимальным давлением до 40 бар и диапазоном рабочих температур от -25 до +240 градусов.

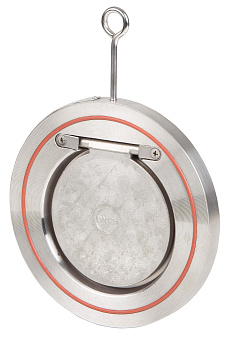

Рашворк (Rushwork) 4406 – обратный нержавеющий межфланцевый поворотный клапан с диаметрами от 40 до 300 мм, максимальным давлением до 16 бар и диапазоном рабочих температур от -20 до +200 градусов.
АСТА ОК133 – обратный стальной фланцевый подъемный клапан с диаметрами от 15 до 300 мм, максимальным давлением до 40 бар и диапазоном рабочих температур от -40 до +400 градусов
АСТА ОК143 – обратный нержавеющий фланцевый подъемный клапан с диаметрами от 15 до 300 мм, максимальным давлением до 40 бар и диапазоном рабочих температур от -60 до +350 градусов.
АСТА ОК351 – обратный нержавеющий резьбовой пружинный клапан с диаметрами от 10 до 25 мм, максимальным давлением до 160 бар и диапазоном рабочих температур от -60 до +250 градусов.

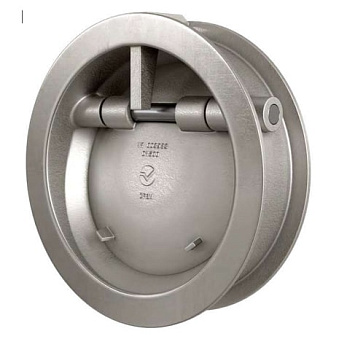

Валсток (Valstok) VR/VRT – обратный нержавеющий межфланцевый поворотный клапан с диаметрами от 50 до 1200 мм, максимальным давлением до 40 бар и диапазоном рабочих температур от -40 до +150 градусов.
