Предохранительный клапан – разновидность запорной арматуры, предназначенная для защиты трубопроводов и других устройств (котлов, резервуаров) от разрушения избыточным давлением.

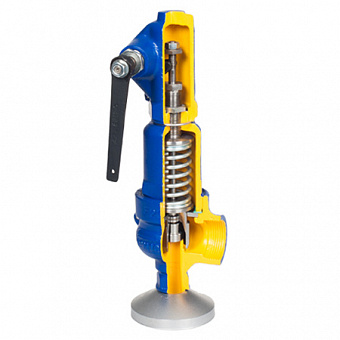

Наиболее часто встречаются предохранительные клапаны пружинного действия. Рабочими элементами данного типа клапанов являются золотник и пружина. Винтом настройки пружина настраивается на открытие золотника при превышении давления в трубопроводе заданного значения. После чего, через выпускной патрубок, происходит сброс рабочей среды, избыточное давление снижается до рабочего и пружина закрывает клапан.
Для принятия сбрасываемой среды на выходе клапана может быть установлен резервуар, или же среда выбрасывается наружу, если она безопасна.
Предохранительный клапан – автоматическая арматура прямого действия, управляемая непосредственно самой рабочей средой. Однако, в ряде конструкций клапанов предусмотрен рычаг подрыва – с помощью него можно открыть клапан даже при недостижении давления срабатывания, или в случае заклинивания пружины.
Предохранительные клапаны, помимо традиционного деления запорной арматуры по присоединению, материалу корпуса, могут быть:

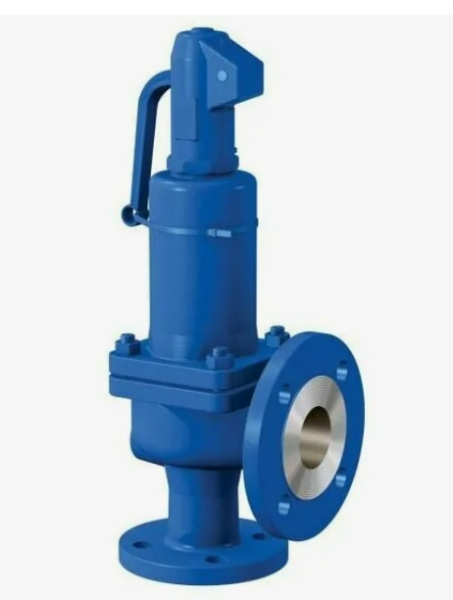

- Пропорциональные – когда диаметры входного и выходного патрубка равны. Такие клапаны чаще используются на жидких средах. Для работы с газообразными средами выходной патрубок делают больше;

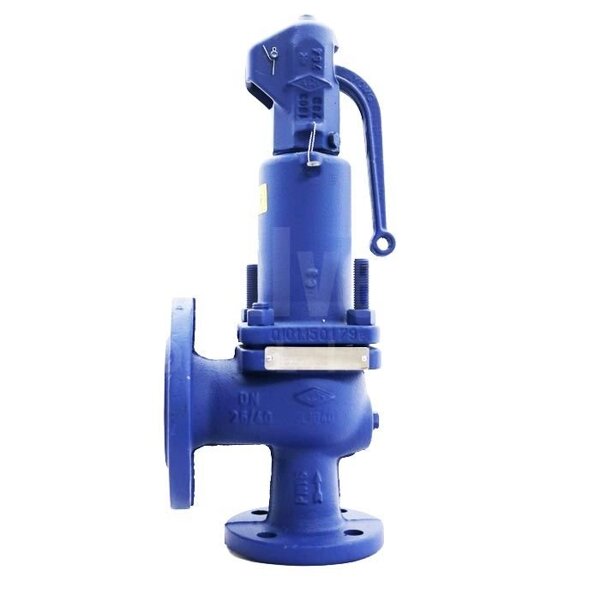

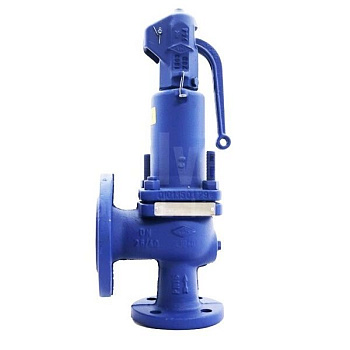

- Мало-, средне- и полноподъемные - в зависимости от высоты подъема запирающего элемента.
К конструкции предохранительных клапанов предъявляют повышенные требования надежности – поскольку несрабатывание клапана может привести к тяжелой производственной аварии, а незакрытие – к потере рабочей среды и остановке производственного цикла (например, на паропроводе).
Поэтому предохранительные клапаны подлежат периодической проверке на прочность и целостность деталей, герметичность уплотнителей, работоспособность пружин.
