Регулятор давления «до себя» АСТА Р02/03 фланцевый, корпус чугун, мембранно-плунжерный, с пилотным управлением, PN16
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-050-16-80-38 DN50, PN16, Kvs38 | DN50 |
63 040 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-065-16-80-65 DN65, PN16, Kvs65 | DN65 |
68 142 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-080-16-80-98 DN80, PN16, Kvs98 | DN80 |
72 873 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-100-16-80-152 DN100, PN16, Kvs152 | DN100 |
80 892 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-125-16-80-238 DN125, PN16, Kvs238 | DN125 |
97 500 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-150-16-80-343 DN150, PN16, Kvs343 | DN150 |
149 136 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-200-16-80-610 DN200, PN16, Kvs610 | DN200 |
447 020 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р02/03-23-Н-250-16-80-1126 DN250, PN16, Kvs1126 | DN250 |
761 760 ₽/шт
|
Доставка завтра - 390 ₽
Регулирующие клапаны АСТА серии Р02 предназначены для регулирования потока рабочей среды путем изменения проходного сечения клапана.
Усилие, создаваемое рабочей средой, подается в привод через импульсные трубки, действует на мембрану привода и пружину клапана, тем самым приводя шток в движение.
Клапаны имеют широкий спектр применений в зависимости от типа управляющего пилота.
АСТА Р02/03 – клапан (регулятор) давления «до себя», поддерживающий установленное давление «до себя» при установке на основной линии или сбрасывает давление при установке на отводе от основного трубопровода. При этом давление на входе будет поддерживаться постоянным независимо от колебаний разбора.
Особенности конструкции
- Высокое регулировочное отношение (широкий диапазон рабочих расходов)
- Различные монтажные положения (горизонтальное/вертикальное)
- Клапан не требует технического обслуживания в течение длительного времени благодаря коррозионностойким компонентам
- Эпоксидное покрытие корпуса
- Мягкое уплотнение плунжера (герметичность в закрытом положении)
Технические характеристики
Номинальный диаметр, DN |
50–250 мм |
Номинальное давление, PN |
16 бар |
Температура рабочей среды |
От -10 °C до 80 °C |
Рабочая среда |
Вода и другие жидкости, совместимые с материалами конструкции |
Пропускная способность клапана Kvs |
38–1126 м3/ч |
Тип присоединения |
Фланцевый по ГОСТ 33259-2015 |
Общие технические характеристики
DN, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
Kvs, м3/ч |
38 |
65 |
98 |
152 |
238 |
343 |
610 |
1126 |

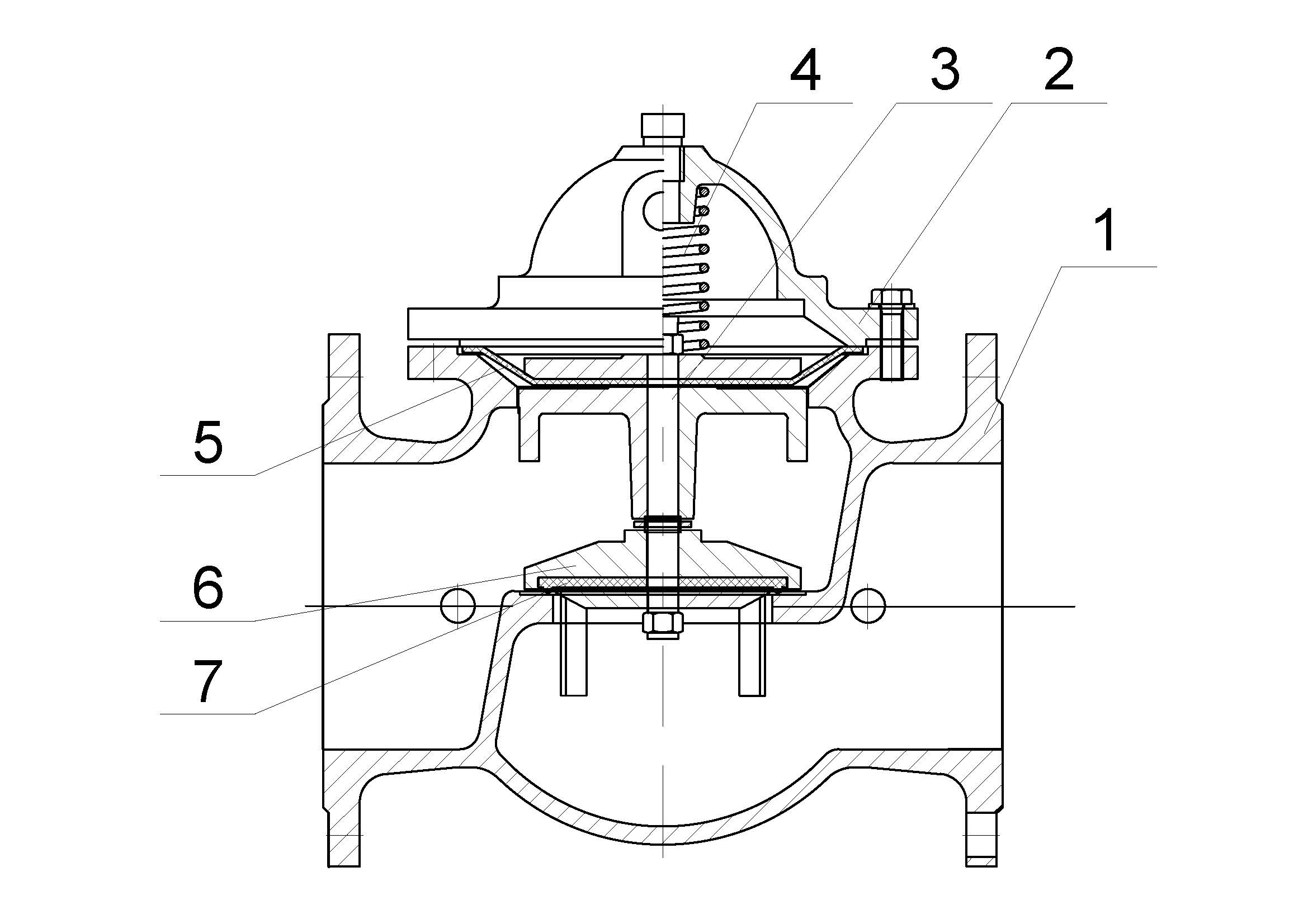

Спецификация материалов
№ |
Наименование |
Материал |
1 |
Корпус |
Высокопрочный чугун GGG40.3 |
2 |
Крышка |
Высокопрочный чугун GGG40.3 |
3 |
Шток |
Сталь 20Х13 |
4 |
Пружина |
Сталь Х18Н10Т |
5 |
Мембрана |
Натуральный каучук |
6 |
Плунжер |
Сталь 04Х18Н10 |
7 |
Прокладка |
NBR |

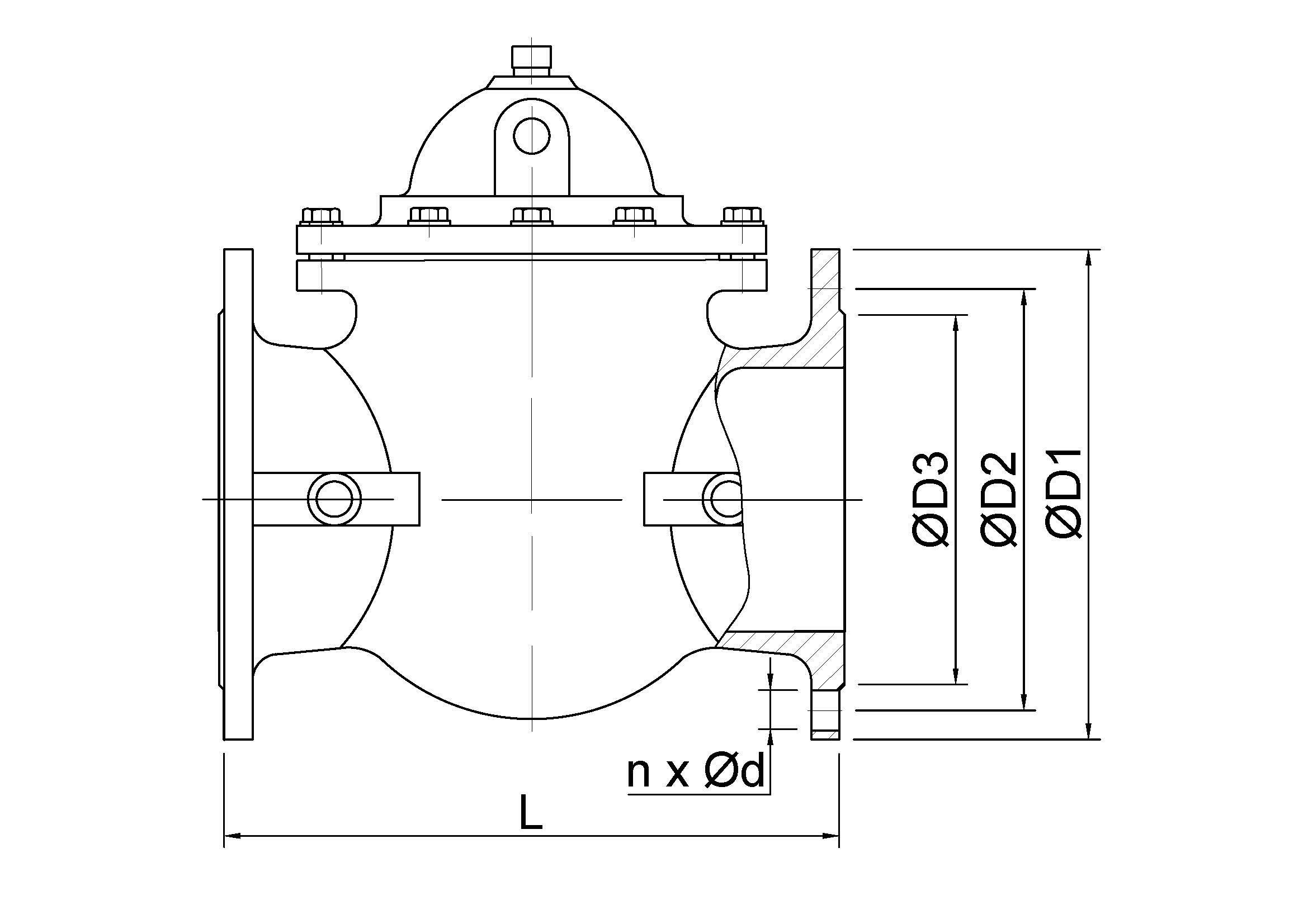

Массогабаритные характеристики
DN |
L, |
øD, |
øD1, |
øD2, |
nx ød, |
Масса, |
50 |
203 |
165 |
125 |
99 |
4х19 |
18,0 |
65 |
216 |
185 |
145 |
118 |
4х19 |
23,5 |
80 |
241 |
200 |
160 |
132 |
8х19 |
28,0 |
100 |
292 |
220 |
180 |
156 |
8х19 |
39,0 |
125 |
330 |
250 |
210 |
184 |
8х19 |
47,0 |
150 |
356 |
285 |
240 |
211 |
8х23 |
84,0 |
200 |
458 |
340 |
295 |
266 |
12х23 |
138,0 |
250 |
530 |
405 |
355 |
319 |
12х28 |
264,0 |
Схема пилотной обвязки
№ |
Наименование |
1 |
Основной клапан |
2 |
Фильтр |
3 |
Регулятор прямого действия (пилот) |
4 |
Шаровые краны (по запросу) |
5 |
Импульсная трубка (латунь, по запросу – нерж. сталь / полипропилен) |
