Регулятор давления «до себя» АСТА Д123/РДС ТЕРМОКОМПАКТ фланцевый, корпус чугун, PN16 – PN25
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-015-25-150-4,0Л, DN15, PN25, Kvs4,0 | DN15 |
87 684 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-020-25-150-5,0Л, DN20, PN25, Kvs5,0 | DN20 |
87 684 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-025-25-150-8,0Л, DN25, PN25, Kvs8 | DN25 |
88 733 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-032-25-150-16Л, DN32, PN25, Kvs16 | DN32 |
93 762 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-040-25-150-25Л, DN40, PN25, Kvs25 | DN40 |
100 931 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-050-25-150-32Л, DN50, PN25, Kvs32 | DN50 |
108 649 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-065-25-150-50Л, DN 65, PN25, Kvs50 | DN65 |
130 393 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-080-25-150-80Л, DN80, PN25, Kvs80 | DN80 |
162 587 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-100-16-150-125Л, DN100, PN16, Kvs125 | DN100 |
188 873 ₽/шт
|
Доставка завтра - 390 ₽
Регулятор давления АСТА Д123/РДС ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Новая линейка регуляторов ТЕРМОКОМПАКТ была спроектирована для применения в стесненных условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции
- Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
- Модернизированная конструкция разгрузочной камеры затвора
- Сниженная величина зоны нечувствительности
- Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
- Полная ремонтопригодность без демонтажа с трубопровода
- Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем
Опции по запросу
- Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.)
- Нестандартные значения Kvs
- Мягкое уплотнение затвора (VI класс герметичности)
Технические характеристики
Номинальный диаметр DN |
15 - 100 |
|
Условное давление PN |
25 бар для DN 15 – 80 16 бар для DN 100 |
|
Температура рабочей среды |
От -30°С до 150 °С |
|
Рабочая среда |
Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора |
|
Диапазон давления настройки |
0,4 - 2,0 бар – красная пружина 1,0 - 8,0 бар – желтая пружина 4,0 - 12 бар – две пружины |
|
Пропускная способность клапана, Kvs |
1,0 – 125 м3/ч |
|
Класс герметичности |
PTFE |
VI по ГОСТ 9544-2015 |
M-M |
III по ГОСТ 9544-2015 |
|
Зона нечувствительности |
Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 |
|
Зона пропорциональности |
Не более 6% от верхнего предела настройки по ГОСТ 11881-76 |
|
Положение безопасности |
Нормально-закрытое |
|
Компенсация давления |
Разгруженный по давлению |
|
Отбор импульса рабочей среды |
Внешний |
|
Тип присоединения |
Фланцевый по ГОСТ 33259-2015, исп. В |
|

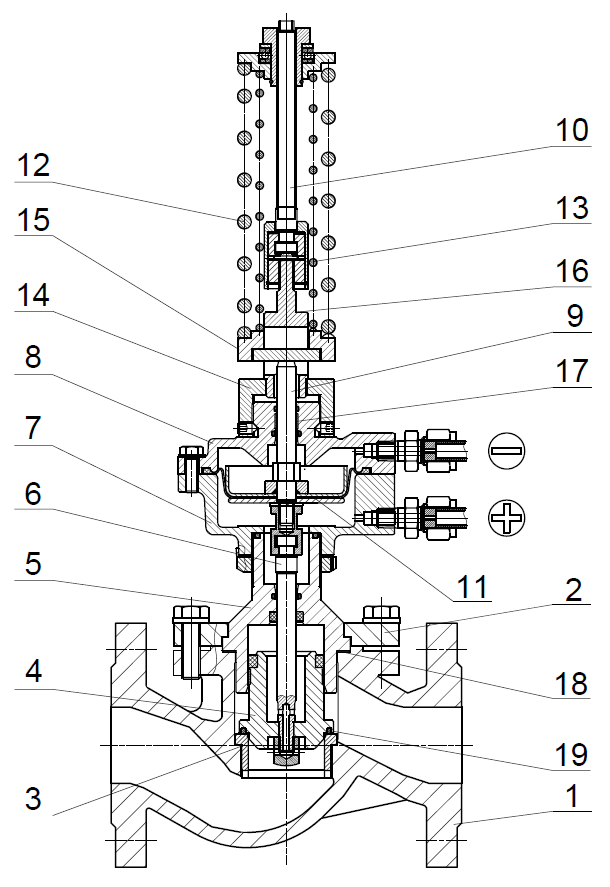

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Сталь 25 |
| 3 | Седло | Сталь 20Х13 |
| 4 | Плунжер | Сталь 20Х13 |
| 5 | Втулка | Сталь 20Х13 |
| 6 | Шток нижний | Сталь 20Х13 |
| 7 | Крышка нижняя | Серый чугун СЧ25 |
| 8 | Крышка верхняя | Серый чугун СЧ25 |
| 9 | Шток привода нижний | Сталь 20Х13 |
| 10 | Шток привода верхний | Сталь 20Х13 |
| 11 | Мембрана | EPDM |
| 12 | Пружина большая (желтая) | Сталь 60С2А |
| 13 | Пружина малая (красная) | Сталь 60С2А |
| 14 | Опорная втулка | Сталь 20Х13 |
| 15 | Основание нижнее | Сталь 20Х13 |
| 16 | Втулка направляющая | Сталь 20Х13 |
| 17 | Уплотнение штока | PTFE/EPDM |
| 18 | Уплотнение корпуса | Графит |
| 19 | Уплотнение плунжера | PTFE |

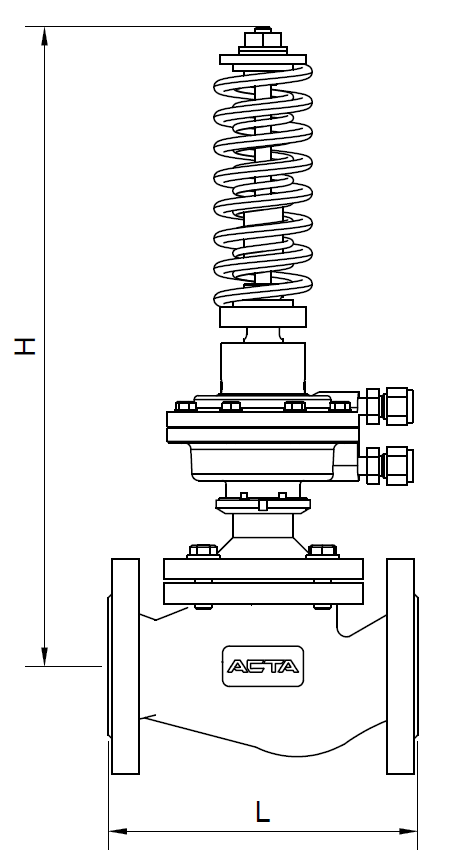

Массогабаритные характеристики и значения пропускной способности
| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
| 15 | 130 | 456 | 10 | 4,0; 2,5 |
| 20 | 150 | 451 | 11 | 5,0; 4,0; 2,5 |
| 25 | 160 | 460 | 12 | 8,0; 6,3; 4,0 |
| 32 | 180 | 470 | 13 | 16; 8,0; 6,3 |
| 40 | 200 | 481 | 15 | 25; 16; 8,0 |
| 50 | 230 | 475 | 17 | 32; 25; 16 |
| 65 | 290 | 480 | 22 | 50; 32; 25 |
| 80 | 310 | 519 | 27 | 80; 50; 32 |
| 100 | 350 | 527 | 41 | 125; 80; 50 |
Функциональные особенности регулирующего блока
При использовании регулирующего блока РДС регулятор функционирует в режиме регулятора давления «до себя», который предназначен для автоматического поддержания заданного давления рабочей среды на входе в регулятор вне зависимости от ее расхода.
Схема подключения регулятора давления «до себя»
