Регулятор давления «до себя» АСТА Д123/РДС фланцевый, корпус чугун, для пара, PN16 – PN25
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-15-25-200-4,0Л, DN15, PN25, Kvs4,0 | DN15 |
95 142 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-20-25-200-5,0Л, DN20, PN25, Kvs5,0 | DN20 |
95 142 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-25-25-200-8,0Л, DN25, PN25, Kvs8,0 | DN25 |
96 013 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-32-25-200-16Л, DN32, PN25, Kvs16 | DN32 |
100 198 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-040-25-200-25Л, DN40, PN25, Kvs25 | DN40 |
106 162 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-50-25-200-32Л, DN50, PN25, Kvs32 | DN50 |
112 584 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-65-25-200-50Л, DN65, PN25, Kvs50 | DN65 |
130 675 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-80-25-200-80Л, DN80, PN25, Kvs80 | DN80 |
157 461 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА Д123-СМ-2-III-100-16-200-125Л, DN100, PN16, Kvs125 | DN100 |
179 332 ₽/шт
|
Доставка завтра - 390 ₽
Регулятор давления АСТА Д100 – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Особенности конструкции
- Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
- Модернизированная конструкция разгрузочной камеры затвора
- Сниженная величина зоны нечувствительности
- Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
- Полная ремонтопригодность без демонтажа с трубопровода
- Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем
Опции по запросу
- Специальная конструкция регулирующих блоков
- Нестандартные значения Kvs
- Мягкое уплотнение затвора
Технические характеристики
Тип |
Д123/РДС |
Номинальный диаметр DN |
15 – 100 |
Условное давление PN |
25 бар для DN 15 – 80 16 бар для DN 100 |
Температура рабочей среды |
От -30°С до 150 °С |
Рабочая среда |
Пар, воздух, вода, гликоли, а также другие среды совместимые с материалами конструкции клапана |
Диапазон давления настройки |
0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины |
Пропускная способность клапана, Kvs |
2,5 – 125 м3/ч |
Класс герметичности |
VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE) III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл») |
Зона нечувствительности |
Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 |
Зона пропорциональности |
Не более 6% от верхнего предела настройки по ГОСТ 11881-76 |
Компенсация давления |
Разгруженный по давлению |
Отбор импульса рабочей среды |
Внешний |
Тип присоединения |
Фланцевый по ГОСТ 33259-2015, исп. В |

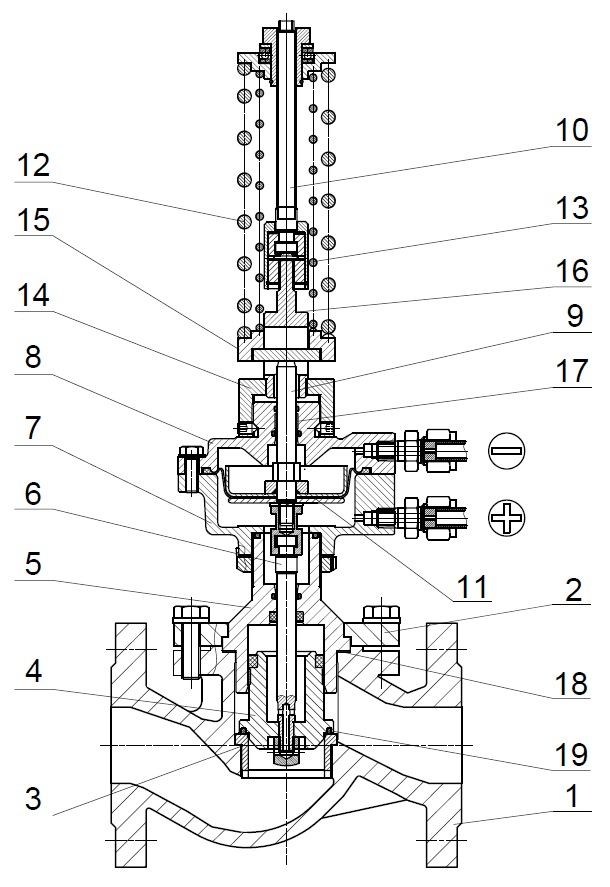

Спецификация материалов
№ |
Наименование |
Материал |
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
2 |
Крышка |
Сталь 25 |
3 |
Седло |
Сталь 20Х13 |
4 |
Плунжер |
Сталь 20Х13 |
5 |
Втулка |
Сталь 20Х13 |
6 |
Шток нижний |
Сталь 20Х13 |
7 |
Крышка нижняя |
Серый чугун СЧ25 |
8 |
Крышка верхняя |
Серый чугун СЧ25 |
9 |
Шток привода нижний |
Сталь 20Х13 |
10 |
Шток привода верхний |
Сталь 20Х13 |
11 |
Мембрана |
EPDM |
12 |
Пружина большая (желтая) |
Сталь 60С2А |
13 |
Пружина малая (красная) |
Сталь 60С2А |
14 |
Опорная втулка |
Сталь 20Х13 |
15 |
Основание нижнее |
Сталь 20Х13 |
16 |
Втулка направляющая |
Сталь 20Х13 |
17 |
Уплотнение штока |
PTFE/EPDM |
18 |
Уплотнение корпуса |
Графит |
19 |
Уплотнение плунжера |
PTFE |

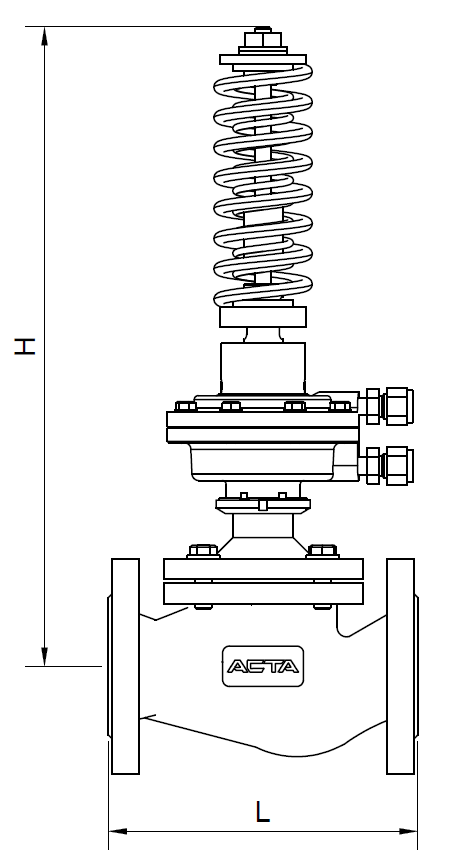

Массогабаритные характеристики и значения пропускной способности
| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
15 |
130 |
403 |
8 |
4,0; 2,5 |
20 |
150 |
398 |
9 |
5,0; 4,0; 2,5 |
25 |
160 |
407 |
10 |
8,0; 6,3; 4,0 |
32 |
180 |
417 |
11 |
16; 8,0; 6,3 |
40 |
200 |
428 |
13 |
25; 16; 8,0 |
50 |
230 |
422 |
15 |
32; 25; 16 |
65 |
290 |
427 |
20 |
50; 32; 25 |
80 |
310 |
466 |
25 |
80; 50; 32 |
100 |
350 |
474 |
39 |
125; 80; 50 |
Функциональные особенности регулирующего блока
При использовании регулирующего блока РДС регулятор функционирует в режиме регулятора давления «до себя», который предназначен для автоматического поддержания заданного давления рабочей среды на входе в регулятор вне зависимости от ее расхода.
Схема подключения регулятора давления «до себя»
