Клапан регулирующий 2-х ходовой АСТА Р223 с электроприводом ЭПР чугунный фланцевый PN16 – PN25
Клапан регулирующий 2-х ходовой АСТА Р223 с электроприводом ЭПР чугунный фланцевый PN16 – PN25
Цены
от 32 234 ₽
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Производитель
—
АСТА
Тип присоединения
—
Фланцевое
Тип управления
—
Электропривод
Конструкция клапана
—
Двухходовой
Материал корпуса
—
Высокопрочный чугун
Страна
—
РОССИЯ
Электропривод
—
ЭПР 220B (3-х поз.)
Рабочая среда
—
Вода и другие среды, нейтральные к материалам конструкции клапана
Температура рабочей среды t° min (°C)
—
-30
Температура рабочей среды t° max (°C)
—
150
Давление PN
—
PN16 – PN25
Диаметр DN
—
DN15 – DN200
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

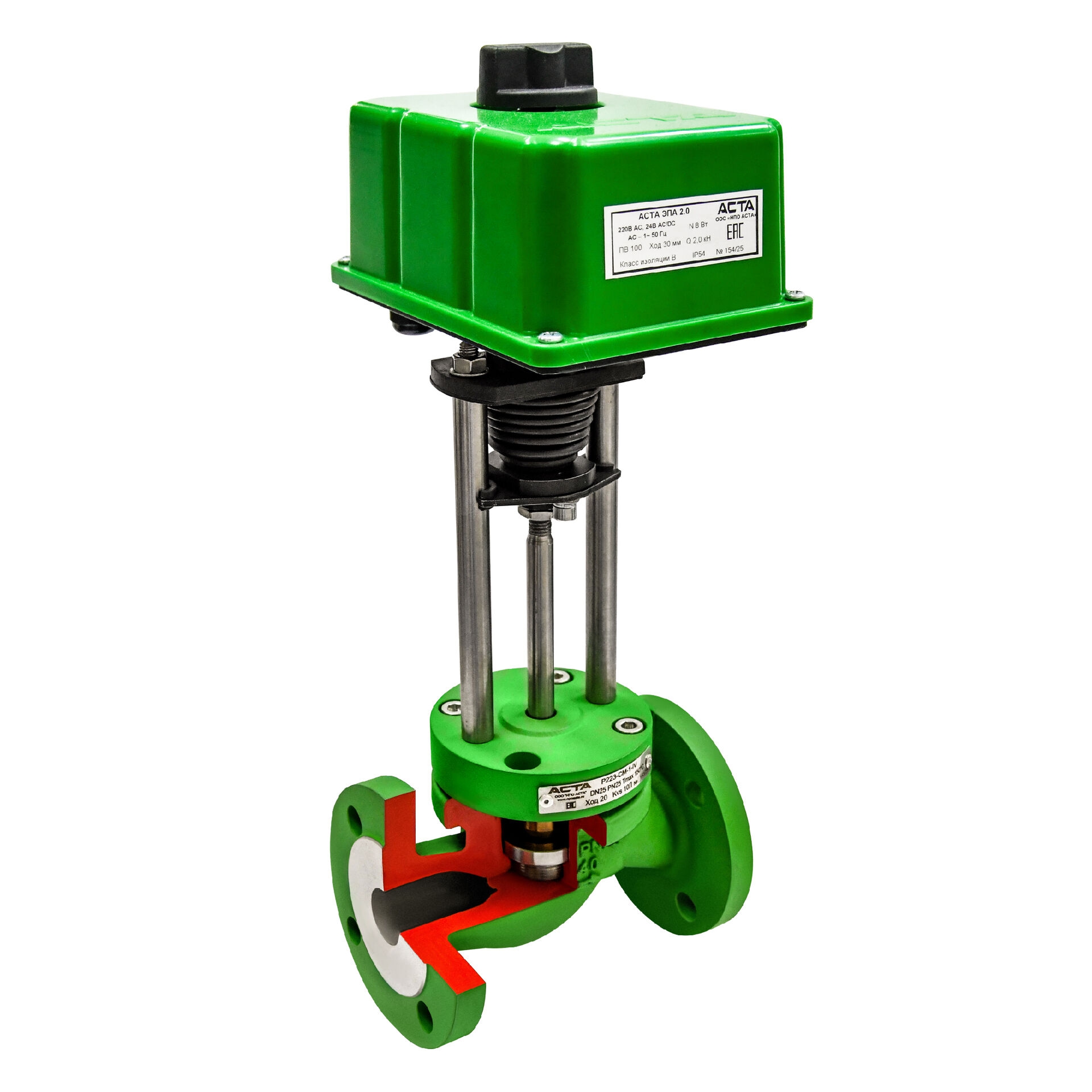

АСТА Р223 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды
Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции
- Компактные размеры клапана;
- Компенсация давления на больших диаметрах;
- Упрощенная конструкция сальникового узла;
- Мягкое уплотнение затвора.
Технические характеристики
| Номинальный диаметр DN | 15–200 |
| Условное давление PN | 25 бар (DN15-80) / 16 бар (DN100-200) |
| Температура рабочей среды | От -10 °С до 150 °С |
| Рабочая среда | Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана |
| Характеристика регулирования | Линейная / равнопроцентная |
| Диапазон регулирования | 30:1 |
| Пропускная способность клапана, Kvs | 0,1–630 м3/ч |
| Компенсация давления | Неразгруженный по давлению (DN 15–50) |
| Разгруженный по давлению (DN 65–200) | |
| Класс герметичности | IV класс по ГОСТ 9544-2015 (уплотнение по затвору "металл-металл") |
| VI класс по ГОСТ 9544-2015 (уплотнение по затвору PTFE) | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В |
| Тип управления | Электропривод |
Массогабаритные характеристики
Коэффициент начала кавитации Z
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,35 | 0,35 | 0,3 |
Пропускные способности клапана
| DN | Kvs, м3/ч | |||||||||||||||||||||
| 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | |
| Ход штока, мм | ||||||||||||||||||||||
| 15 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 20 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | - | - | - | - | - | - | - | - | - | - | - | - |
| 25 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | - | - | - | - | - | - | - | - | - | - | - |
| 32 | - | - | - | - | - | - | - | - | - | 10 | 20 | 20 | - | - | - | - | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - | - | - | - | - | 20 | 20 | 20 | - | - | - | - | - | - | - | - | - |
| 50 | - | - | - | - | - | - | - | - | - | - | - | 20 | 20 | 20 | - | - | - | - | - | - | - | - |
| 65 | - | - | - | - | - | - | - | - | - | - | - | - | 30 | 30 | 30 | - | - | - | - | - | - | - |
| 80 | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | - | 30 | 30 | - | - | - | - | - |
| 100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | 30 | 30 | - | - | - | - |
| 125 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50 | - | 50 | 50 | - | - |
| 150 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50 | 50 | 50 | - |
| 200 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 75 | 75 | 75 |
Примечание: по запросу доступны нестандартные значения Kvs.

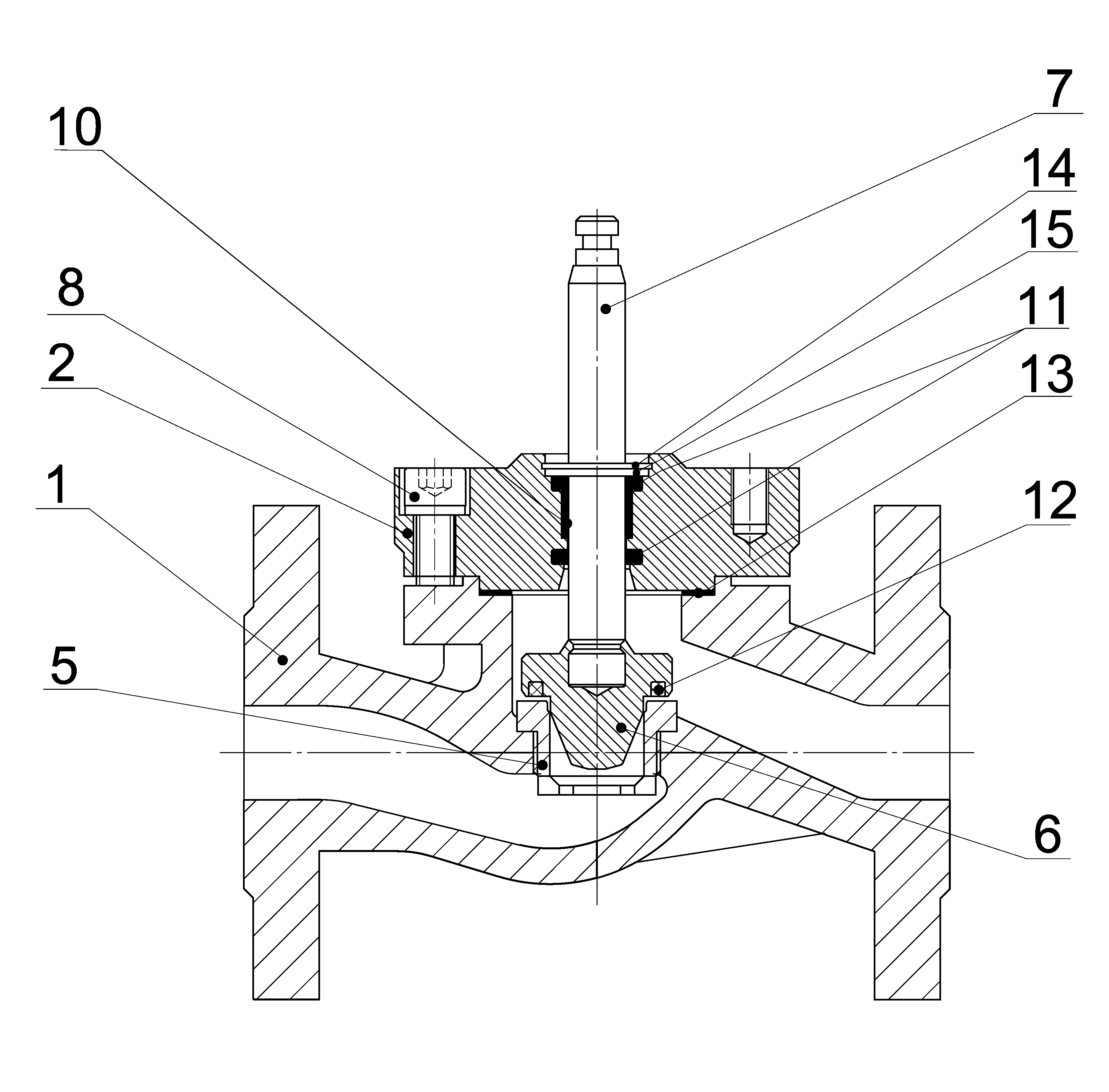

Спецификация материалов
| № | Наименование | Материал | |
| DN15-50 | DN65-200 | ||
| 1 | Корпус | Высокопрочный чугун ВЧ40 | |
| 2 | Крышка | Сталь 20 | |
| 3 | Втулка сальника | - | Сталь 20Х13 |
| 4 | Букса сальника | - | Сталь 20Х13 |
| 5 | Седло | Сталь 20Х13 | |
| 6 | Плунжер | Сталь 20Х13 | |
| 7 | Шток | Сталь 20Х13 | |
| 8 | Болт, шайба | Углеродистая сталь, оцинковка | |
| 9 | Грязесъемник | - | EPDM |
| 10 | Направляющая | PTFE/Бронза | |
| 11 | Сальник | - | EPDM + PTFE/Графит |
| 12 | Уплотнение затвора* | - | PTFE/Графит |
| 13 | Прокладка | Графлекс | |
| 14 | Стопорное кольцо |
Сталь 65Г |
|
15 |
Упорная шайба |
Сталь 3 |
|
* - при исполнении клапана с уплотнением по затвору "металл-металл" поз.12 отсутствует
-
АСТА Р223 Техническая документация.pdf
-
АСТА регулирующие клапаны серии Р - EAC ТС 010.pdf
-
АСТА регулирующие клапаны серии Р - EAC ТС 012.pdf
-
АСТА регулирующие клапаны серии Р - EAC ТС 032.pdf
-
АСТА регулирующие клапаны серии Р - Гигиенический сертификат.pdf
-
АСТА Сертификат сейсмостойкости.pdf
-
АСТА сертификат СЕРТЭНЕРГО.pdf
-
АСТА Расшифровка маркировки.pdf
Бесплатная доставка по Москве при сумме заказа от 30 тыс. рублей.
Доставка до терминала транспортной компании (ПЭК, Деловые Линии и т.д.) в течение 1-2 рабочих дней.
Самовывоз товара из г. Одинцово.
Весь товар сертифицирован и имеет официальную гарантию от производителей.
- Мы работаем на рынке трубопроводной арматуры с 2007 года.
- Лучшие цены от производителей товара.
- Большой склад и большой ассортимент товара в наличии.
- Оперативная доставка по Москве или до терминала транспортной компании в течение 1-2 рабочих дней.
- Вся продукция сертифицирована и имеет официальную гарантию.
- Сотрудничаем только с производителями качественной и надёжной трубопроводной арматуры.
Работаем с юридическими лицами и индивидуальными предпринимателями по безналичному расчету.
Цены
АСТА-Р223-СМ-1-IV-015-25-150-4,0Л с электроприводом ЭПР-0,6-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-015-25-150-4,0Л
Диаметр DN
:
DN15
32 234 ₽/шт
64 467 ₽/шт
АСТА-Р223-СМ-1-IV-020-25-150-6,3Л с электроприводом ЭПР-0,6-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-020-25-150-6,3Л
Диаметр DN
:
DN20
32 234 ₽/шт
65 777 ₽/шт
АСТА-Р223-СМ-1-IV-025-25-150-10Л с электроприводом ЭПР-0,6-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-025-25-150-10Л
Диаметр DN
:
DN25
33 672 ₽/шт
67 342 ₽/шт
АСТА-Р223-СМ-1-IV-032-25-150-16Л с электроприводом ЭПР-0,6-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-032-25-150-16Л
Диаметр DN
:
DN32
36 892 ₽/шт
73 782 ₽/шт
АСТА-Р223-СМ-1-IV-040-25-150-25Л с электроприводом ЭПР-1,8-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-040-25-150-25Л
Диаметр DN
:
DN40
49 576 ₽/шт
99 152 ₽/шт
АСТА-Р223-СМ-1-IV-050-25-150-40Л с электроприводом ЭПР-1,8-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-1-IV-050-25-150-40Л
Диаметр DN
:
DN50
53 888 ₽/шт
107 777 ₽/шт
АСТА-Р223-СМ-2-IV-065-25-150-63Л с электроприводом ЭПР-1,8-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-2-IV-065-25-150-63Л
Диаметр DN
:
DN65
149 867 ₽/шт
АСТА-Р223-СМ-2-IV-080-25-150-125Л с электроприводом ЭПР-1,8-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-2-IV-080-25-150-125Л
Диаметр DN
:
DN80
174 132 ₽/шт
АСТА-Р223-СМ-2-IV-100-16-150-160Л с электроприводом ЭПР-1,8-220B (3-х поз.
Нет в наличии
Артикул
:
АСТА-Р223-СМ-2-IV-100-16-150-160Л
Диаметр DN
:
DN100
208 172 ₽/шт
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-015-25-150-4,0Л | DN15 |
32 234 ₽/шт
64 467 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-020-25-150-6,3Л | DN20 |
32 234 ₽/шт
65 777 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-025-25-150-10Л | DN25 |
33 672 ₽/шт
67 342 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-032-25-150-16Л | DN32 |
36 892 ₽/шт
73 782 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-040-25-150-25Л | DN40 |
49 576 ₽/шт
99 152 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-1-IV-050-25-150-40Л | DN50 |
53 888 ₽/шт
107 777 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-2-IV-065-25-150-63Л | DN65 |
149 867 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-2-IV-080-25-150-125Л | DN80 |
174 132 ₽/шт
|
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| АСТА-Р223-СМ-2-IV-100-16-150-160Л | DN100 |
208 172 ₽/шт
|
|
