Клапан балансировочный РАШВОРК 3505 резьбовой, корпус латунь, без дренажа, с измерительными ниппелями, PN25
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-015-25 | DN15 |
2 238 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-020-25 | DN20 |
2 611 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-025-25 | DN25 |
3 357 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-032-25 | DN32 |
4 662 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-040-25 | DN40 |
6 216 ₽/шт
|
| Артикул: | Диаметр DN: | Цена: | |
|---|---|---|---|
| 3505-050-25 | DN50 |
8 703 ₽/шт
|
Доставка завтра - 390 ₽
Применение
Статические балансировочные клапаны РАШВОРК арт.3505 применяются на трубопроводах в качестве запорно-регулирующего устройства для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водными растворами гликолевых смесей конц. не более 50%. Данные клапаны позволяют производить плавную и точную регулировку расхода, а также полное перекрытие потока. Обеспечивают энергосбережение, необходимый расход теплоносителя для обеспечения нужной температуры и эффективной работы системы, увеличивая срок службы гидравлической системы.

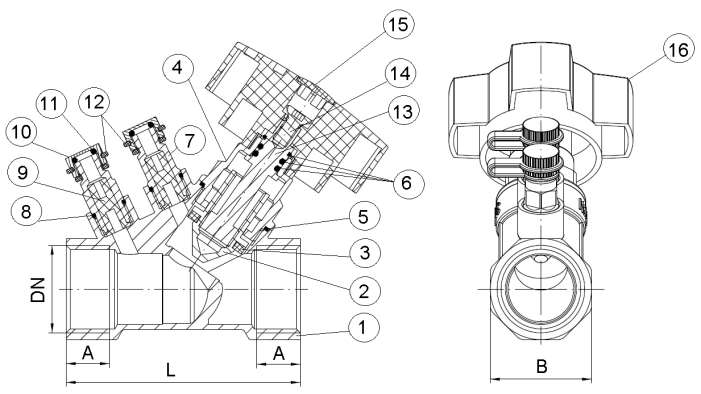

Спецификация
| 1 | Корпус | Латунь CW617N |
| 2 | Плунжер | Латунь CW617N |
| 3 | Уплотнительная шайба | PTFE |
| 4 | Верхняя крышка | Латунь CW617N |
| 5 | Уплотнение крышки | PTFE |
| 6 | Кольцевое уплотнение (3шт) | Viton (FPM, FKM) |
| 7 | Измерительный ниппель | Латунь CW617N |
| 8 | Кольцевое уплотнение | EPDM |
| 9 | Вставка ниппеля | EPDM |
| 10 | Кольцевое уплотнение | EPDM |
| 11 | Крышка ниппеля | Латунь CW602N |
| 12 | Эластичный соединитель | Silicone |
| 13 | Шток | Латунь CW617N |
| 14 | Настроечный винт | Оц. углеродистая сталь |
| 15 | Заглушка | Пластик |
| 16 | Маховик | Пластик |
Декларация о соответствии Техническому Регламенту Таможенного Союза ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.PA03.B.26104/25 до 30.03.2030
Основные параметры
| Номинальный диаметр, DN | 15-50 мм (1/2” - 2”) | |||||||||||||||||||||||||||
| Номинальное давление, PN | 25 бар | |||||||||||||||||||||||||||
| Температура рабочая | -10°С…+120°С | |||||||||||||||||||||||||||
| Температура максимальная (кратковременная) | -10°С…+130°С | |||||||||||||||||||||||||||
| Минимальная температура окружающей среды | -30°С | |||||||||||||||||||||||||||
| Класс герметичности | "А" по ГОСТ 9544-2015 | |||||||||||||||||||||||||||
| Тип присоединения | Резьбовое: внутренняя G1/2” / внутренняя G1/2” | |||||||||||||||||||||||||||
| Стандарт присоединения | BSPP, ISO 228/1 | |||||||||||||||||||||||||||
| Климатическое исполнение | УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ15150-69 | |||||||||||||||||||||||||||
| Гидравлические испытания | Герметичность 1,1хPN, прочность корпуса 1,5xPN по EN 12266, ГОСТ 9544-2015, ГОСТ 33257-2015 | |||||||||||||||||||||||||||
Основные размеры в мм и параметр
| DN | L | A | B | Вес | |||||||||||||||||||||
| мм | кг | ||||||||||||||||||||||||
| 15 | 76,5 | 13 | 26,5 | 0,378 | |||||||||||||||||||||
| 20 | 80 | 14 | 32,5 | 0,432 | |||||||||||||||||||||
| 25 | 89 | 16,5 | 38,5 | 0,545 | |||||||||||||||||||||
| 32 | 97 | 17,5 | 47,5 | 0,752 | |||||||||||||||||||||
| 40 | 106 | 18 | 54,5 | 1,010 | |||||||||||||||||||||
| 50 | 120 | 20 | 66,5 | 1,421 | |||||||||||||||||||||
Значения коэффициента пропускной способности Kv (м3/ч) в зависимости от положения маховика
| DN | Kv, м3/ч | ||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| 15 | 1,61 | 3,06 | 3,91 | 4,65 | 5,14 | 5,59 | 5,91 | ||||||||||||||||||
| 20 | 1,30 | 2,75 | 3,90 | 4,51 | 5,05 | 5,50 | 6,40 | ||||||||||||||||||
| 25 | 1,13 | 3,02 | 4,85 | 6,26 | 7,57 | 8,36 | 9,23 | ||||||||||||||||||
| 32 | 5,66 | 9,51 | 11,57 | 13,17 | 14,04 | 14,77 | 15,41 | ||||||||||||||||||
| 40 | 7,40 | 13,11 | 16,40 | 19,07 | 21,17 | 22,06 | 22,56 | ||||||||||||||||||
| 50 | 10,41 | 18,27 | 22,95 | 25,71 | 28,21 | 30,60 | 32,10 | ||||||||||||||||||
